Allgemeine Bedienung und Einstieg in den Programmablauf

Diagnose mit Digitalanzeige

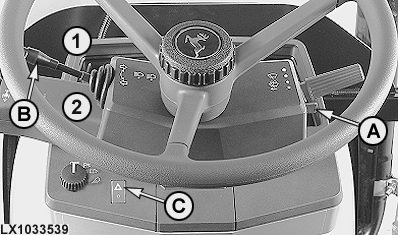

LX1033539-UN-21NOV03

A - Roll-Modus-Schalter

B - Blinkerhebel

C - Warnblinkschalter

1 - Blinklicht rechts

2 - Blinklicht links

Allgemeine Bedienung
	Traktor mit Digitalanzeige ohne elektronische Fahrerunterstützung (HMS)	Traktor mit Digitalanzeige und elektronischer Fahrerunterstützung (HMS)
Einstieg in den Programmablauf	Hauptschalter in die Stellung ”Ein” bringen, mindestens 4 Sekunden warten und dann den Roll-Modus-Schalter (A) ziehen und halten
Steuereinheiten anwählen	Blinkerhebel (B) einmal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) zweimal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Steuereinheiten bestätigen	Warnblinkschalter (C) ein/ausschalten
Verlassen der Steuereinheit	Blinkerhebel (B) mindestens 2 Sekunden zum Lenkrad ziehen (Lichthupe)
Adressen anwählen (1er Schritte)	Blinkerhebel (B) einmal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) zweimal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Adressen anwählen (10er Schritte)	Blinkerhebel (B) in Richtung 1 oder 2 einrasten
Adressen anwählen (10er Schritte unterbrechen)	Blinkerhebel (B) abschalten
Eingabe-Adressen (INP) aufrufen	Blinkerhebel (B) kurz zum Lenkrad ziehen (Lichthupe)
Eingabe-Adresse (INP) ändern	Warnblinkschalter (C) ein/ausschalten
Information (Zahlenwert) auswählen	Blinkerhebel (B) einmal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) zweimal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Weiterschalten zwischen den einzelnen Informationen (Zahlenwerten)	Blinkerhebel (B) kurz zum Lenkrad ziehen (Lichthupe)
Informationen speichern	Warnblinkschalter (C) ein/ausschalten
Abbrechen eines Vorganges	Blinkerhebel (B) mindestens 2 Sekunden zum Lenkrad ziehen (Lichthupe)
Diagnosecodes löschen	nach Anzeige ”CLr?” Warnblinkschalter ein/ausschalten

Digitalanzeige

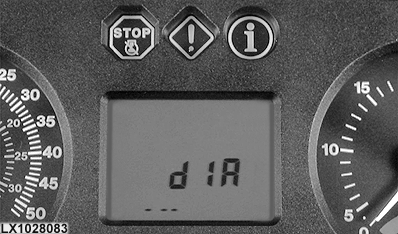

LX1028083-UN-11DEC01

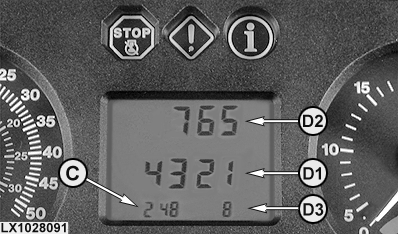

LX1028091-UN-20DEC01

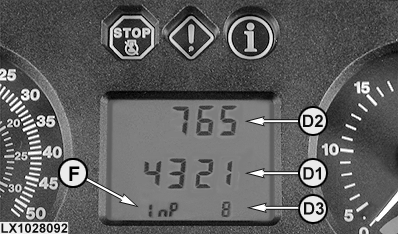

LX1028092-UN-20DEC01

C - Adresse

D1 - Anzeigestelle 1 - 4

D2 - Anzeigestelle 5 - 7

D3 - Anzeigestelle 8

F - Eingabe-Adresse

Die Digitalanzeige zeigt zunächst "diA". Nach dem Anwählen und Bestätigen einer Steuereinheit wechselt die Anzeige.

Die linke Seite der unteren Reihe (C) der Digitalanzeige zeigt die Adresse an.

Handelt es sich um eine Eingabe-Adresse, wechselt die Anzeige zwischen der Adresse und ”InP” (F).

Die mittlere Reihe (D1) der Digitalanzeige zeigt die Information an. Reichen die vier Ziffern nicht aus, werden zusätzlich die drei Ziffern der obere Reihe (D2) und eine Ziffer in der unteren Reihe rechts (D3) benutzt. Ein ingesamt aus 8 Ziffern bestehender Diagnosecode (6 Vorkommastellen, 2 Nachkommastellen) würde also wie folgt angezeigt:

• Die (von links gelesen) ersten 4 Ziffern werden an der Position (D1) angezeigt
• Die nächsten 3 Ziffern werden an Position (D2) angezeigt
• Die letzte Ziffer wird an Position (D3) angezeigt.

Diagnose mit Leistungsmonitor

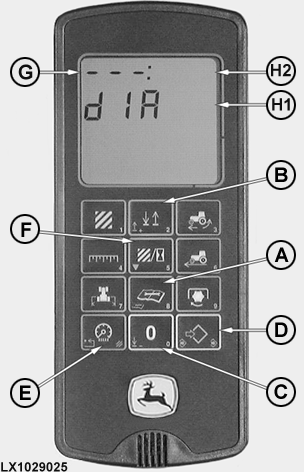

LX1029025-UN-26APR02

A - Taste "Wartung"

B - Taste "2" (Auf)

C - Taste "0" (Ab)

D - Taste "Eingabe/Speichern"

E - Taste "Löschen"

F - Taste "5"

G - Adresse

H1 - Information (Stelle 1 - 5)

H2 - Information (Stelle 6 - 8)

Allgemeine Bedienung
Einstieg in den Programmablauf	Hauptschalter in die Stellung ”Ein” bringen, mindestens 8 Sekunden warten und dann die Taste ”Wartung” (A) drücken und halten
Steuereinheiten anwählen	Taste ”2” (B) oder Taste ”0” (C) drücken
Steuereinheiten bestätigen	Taste "Eingabe/Speichern" (D) drücken
Verlassen der Steuereinheit	Taste ”Löschen” (E) drücken
Adressen anwählen (1er Schritte)	Taste ”2” (B) oder Taste ”0” (C) drücken
Adressen anwählen (10er Schritte)	Taste ”2” (B) oder Taste ”0” (C) lang drücken
Eingabe-Adresse (INP) aufrufen	Taste ”5” (F) drücken
Eingabe-Adresse (INP) ändern	Taste "Eingabe/Speichern" (D) drücken
Information (Zahlenwert) eingeben	Zahlentasten drücken
Informationen speichern	Taste "Eingabe/Speichern" (D) drücken
Abbrechen eines Vorganges	Taste ”Löschen” (E) drücken
Diagnosecodes löschen	nach Anzeige ”CLr?” Taste "Eingabe/Speichern" (D) drücken

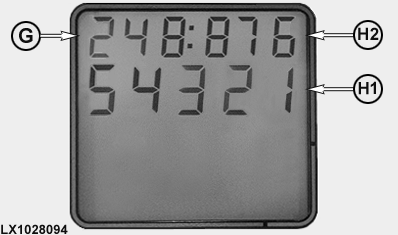

LX1028094-UN-20DEC01

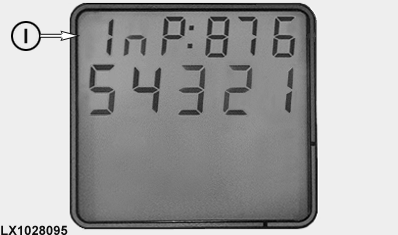

LX1028095-UN-20DEC01

G - Adresse

H1 - Information (Stelle 1 - 5)

H2 - Information (Stelle 6 - 8)

I - Eingabe-Adresse

Anzeige

Die obere Reihe der Anzeige wird durch einen Doppelpunkt getrennt.

Die linken drei Ziffern der oberen Reihe zeigen die Adresse (G) an.

Handelt es sich um eine Eingabe Adresse, wechselt die Anzeige zwischen der Adresse und ”InP” (I).

Die untere Reihe zeigt die Informationen (H1) an. Reichen die fünf Ziffern nicht aus, werden zusätzlich die drei rechten Ziffern der oberen Reihe (H2) benutzt. Ein ingesamt aus 8 Ziffern bestehender Diagnosecode (6 Vorkommastellen, 2 Nachkommastellen) würde also wie folgt angezeigt:

• Die (von links gelesen) ersten 5 Ziffern werden an der Position (H1) angezeigt
• Die nächsten 3 Ziffern werden an Position (H2) angezeigt

Einstieg in den Programmablauf

LX1026535-UN-27APR01

Mit Digitalanzeige:

Hauptschalter muß länger als 4 Sekunden auf ”IGN” geschaltet sein. Roll-Modus-Schalter (RMS) (A) betätigen und so lange festhalten, bis die Anzeige auf ”Dia” wechselt.

• IN ORDNUNG: Weiter mit ”Adressen und Diagnosecodes aufrufen”.
• NICHT IN ORDNUNG: Händler aufsuchen.

LX1026536-UN-27APR01

Hauptschalter muß länger als 8 Sekunden auf ”IGN” geschaltet sein. Taste ”Wartung” so lange drücken, bis die Anzeige auf ”Dia” wechselt.

• IN ORDNUNG: Weiter mit ”Adressen und Diagnosecodes aufrufen”.
• NICHT IN ORDNUNG: Händler aufsuchen.
