Kontrollampen und Anzeigen

Kontrollampen

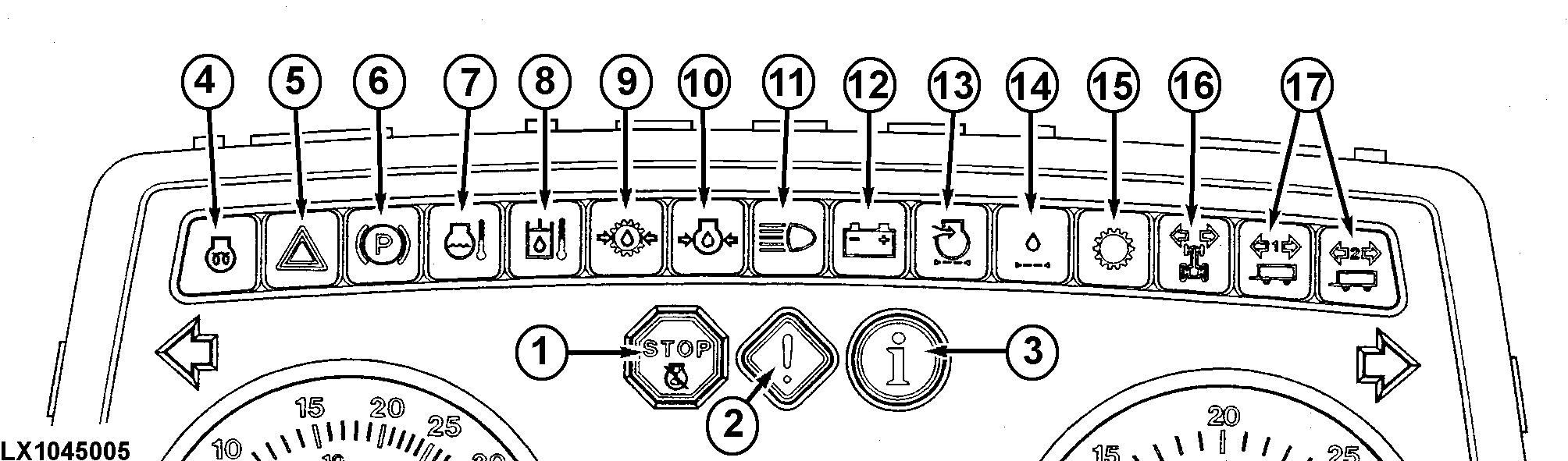

LX1045005-UN-05AUG08

1-Die rote ”STOP-Lampe” blinkt, wenn eine schwerwiegende Störung auftritt (Lampe 7, 8, 9 oder 10 leuchten). SOFORT Motor abstellen und Ursache beseitigen.

2-Die gelbe ”ACHTUNGS-Lampe” blinkt, wenn die Lampen 7, 8, 12, 13 oder 14 aufleuchten oder wenn bei laufendem Motor und Fahrtrichtungshebel außerhalb Neutral die Feststellbremse angezogen ist.

3-Diese Lampe blinkt bei Störungen an elektrischen Komponenten der Hydraulikanlage oder des Getriebes. John Deere-Händler aufsuchen.

4-Diese Lampe leuchtet, solange die elektrische Starthilfe betätigt wird.

5-Die Warnblinklampe blinkt bei eingeschalteter Warnblinkanlage.

6-Diese Kontrollampe leuchtet bei angezogener Feststellbremse und laufendem Motor auf. Zusätzlich kann eine akustische Warnanzeige eingebaut sein.

7-Diese Lampe leuchtet, wenn die Temperatur des Kühlmittels zu hoch ist.

8-Diese Warnlampe leuchtet auf, wenn die Getriebe/Hydrauliköl-Temperatur zu hoch ist.

9-Leuchtet diese Warnlampe auf, so ist der Getriebe/Hydraulik-Öldruck zu niedrig. John Deere-Händler aufsuchen.

10-Leuchtet die Motoröldruck-Warnlampe bei laufendem Motor auf, Motor abstellen und Motorölstand überprüfen.

11-Die Fernlichtkontrollampe leuchtet bei eingeschaltetem Fernlicht auf.

12-Leuchtet die Ladekontrollampe bei laufendem Motor auf, so zeigt sie eine Störung am Generator an. Generatorkabel prüfen. Gegebenenfalls Generator vom John Deere-Händler überprüfen lassen.

13-Leuchtet die Luftfilterkontrollampe bei laufendem Motor auf, so muß der Luftfiltereinsatz gereinigt bzw. erneuert werden.

14-Diese Lampe leuchtet auf, wenn das Getriebeölfilter verschmutzt ist oder die Öltemperatur zu niedrig ist.

15-Diese Lampe leuchtet auf bei einer Störung des Getriebes.

16-Die Blinkkontrollampe blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

17-Die Blinkkontrollampen (für Anhänger) blinken bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

Lampentest: Bei Starten des Motors leuchten alle Lampen für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine Glühbirne defekt. Teil austauschen.

Nachdem der Motor läuft, müssen die Kontrollampen erlöschen.

Zusätzliche Kontrollampen

LX1045006-UN-05AUG08

Die Lampe (A) ist unbenutzt.

Die Lampe (B) leuchtet bei eingeschaltetem Heckzapfwellen-Vorwahlschalter.

Die Lampe (C) leuchtet bei eingeschalteter Frontzapfwelle.

Die Lampe (D) leuchtet bei eingeschalteter Differentialsperre.

Die Lampe (E) leuchtet bei eingeschaltetem Frontantrieb.

Die Lampe (F) leuchtet bei eingeschalteter Heckzapfwelle.

Die Lampe (G) leuchtet bei HMS-Programm 1.

Die Lampe (H) leuchtet bei HMS-Programm 2.

Die Lampen (J) zeigen die gewählte Zapfwellendrehzahl an. Anzahl und Reihenfolge der Lampen sind vom Traktormodell abhängig.

Die Lampe (K) leuchtet bei eingeschaltetem HMS.

Die Lampe (L) ist unbenutzt.

Die Lampe (M) ist unbenutzt.

Die Lampe (N) leuchtet bei eingeschalteter Geschwindigkeits-Automatik.

HINWEIS: Ist die Zapfwelle eingeschaltet und der Motor wird gestartet, so läuft die Zapfwelle nicht. Die Zapfwelle läuft erst, nachdem sie aus- und wieder eingeschaltet wird.

Kraftstoffmesser

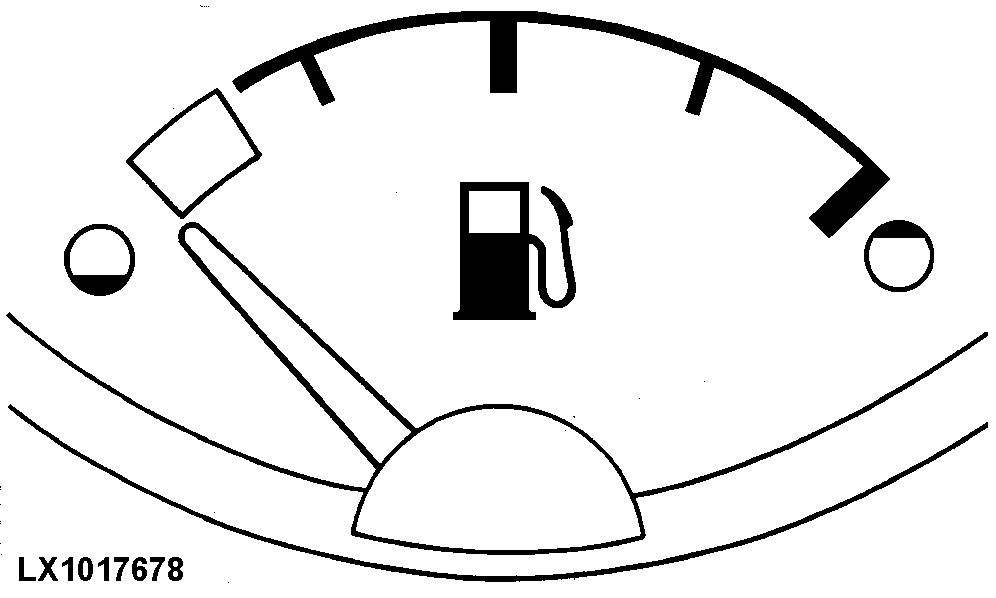

LX1017678-UN-01OCT97

Der Kraftstoffmesser zeigt den Tankinhalt von ”voll” bis ”leer” (Ende roter Bereich) an. Tritt die Anzeigenadel in den roten Bereich, so sind noch ca. 35 l (9.2 U.S. gal.) Kraftstoff im Tank.

HINWEIS: Tank nie ganz leer fahren, da sonst die Kraftstoffanlage entlüftet werden müßte.

Kühlmittel-Temperaturanzeige

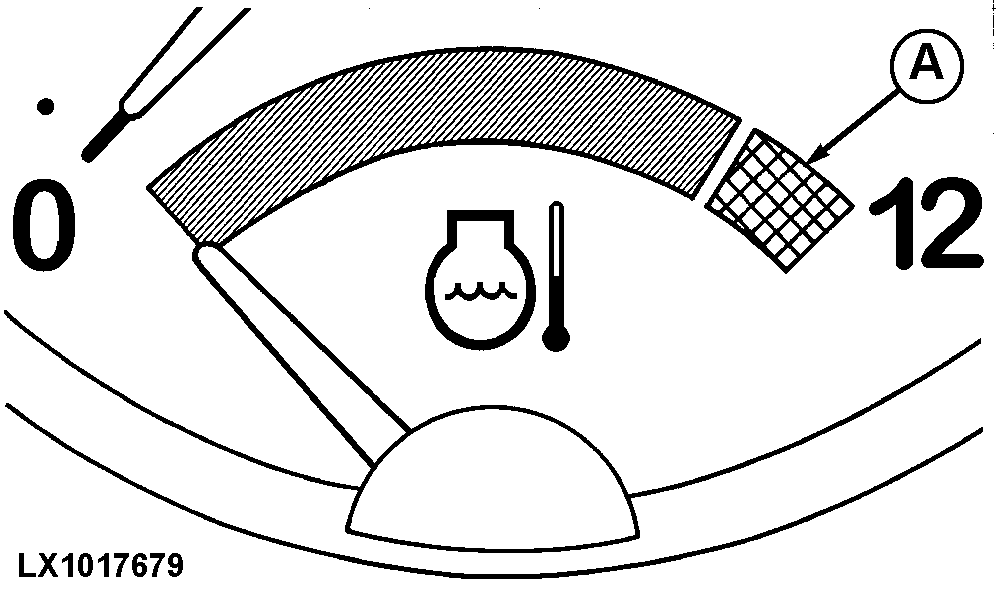

LX1017679-UN-01OCT97

Tritt der Zeiger dieses Instrumentes in die rote Warnzone (A), so ist der Motor überhitzt. Unverzüglich die Belastung verringern oder einen niedrigeren Gang einlegen. Geht der Zeiger nicht sofort zurück, Motor abstellen und Ursache der Überhitzung (zu niedriger Kühlmittelstand, verschmutzter Kühler oder verschmutzte Schutzgitter) beseitigen.

Digitalanzeige

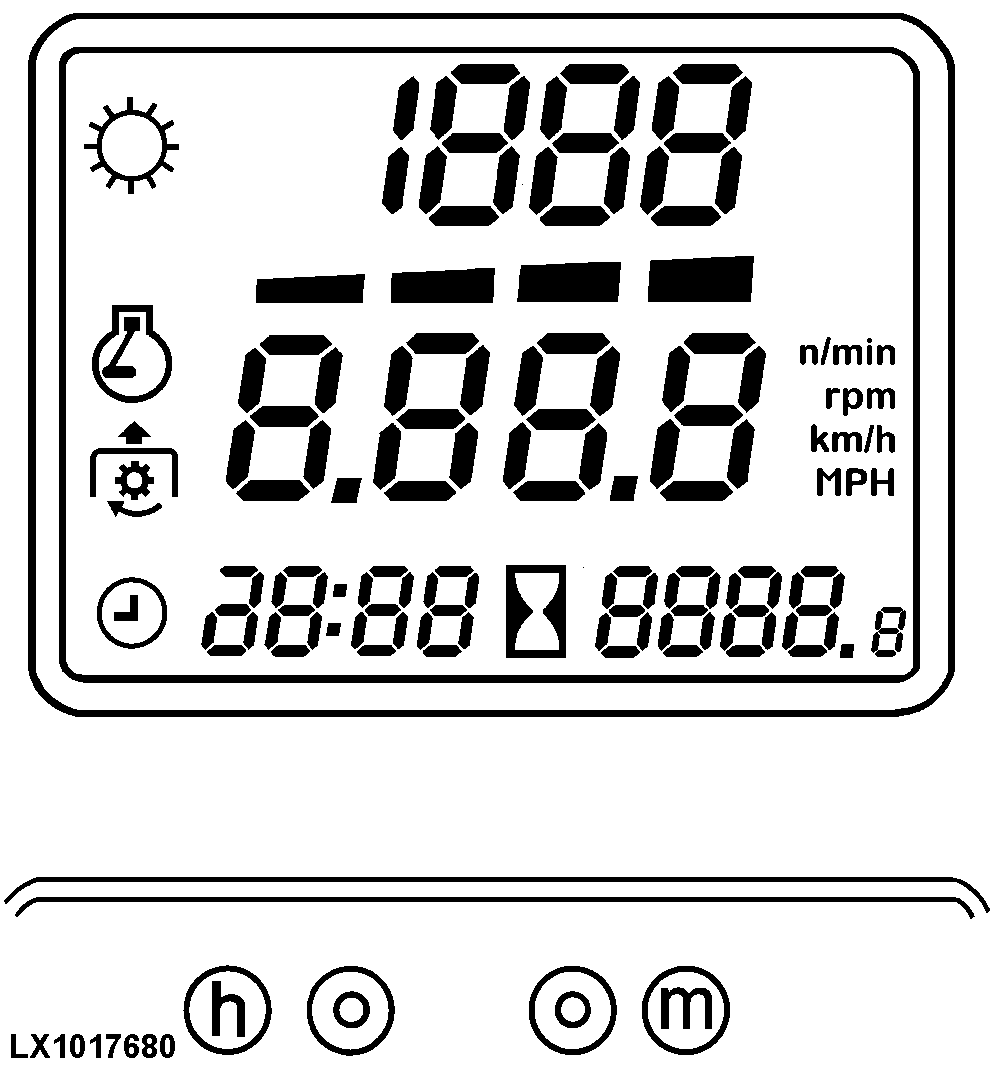

LX1017680-UN-01OCT97

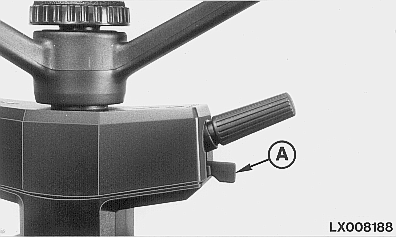

LX008188-UN-10AUG94

Die Digitalanzeige zeigt Fahrgeschwindigkeit, Motordrehzahl, Zapfwellendrehzahlen, die Uhrzeit und Betriebsstunden an. Zudem zeigt sie den gewählten Gang an.

Nach dem Einschalten der Zündung werden die Betriebsstunden und während der Fahrt die Fahrgeschwindigkeit angezeigt.

Mit dem Umschalter (A) kann von einer Anzeige zur nächsten geschaltet werden.

Anzeige Fahrgeschwindigkeit

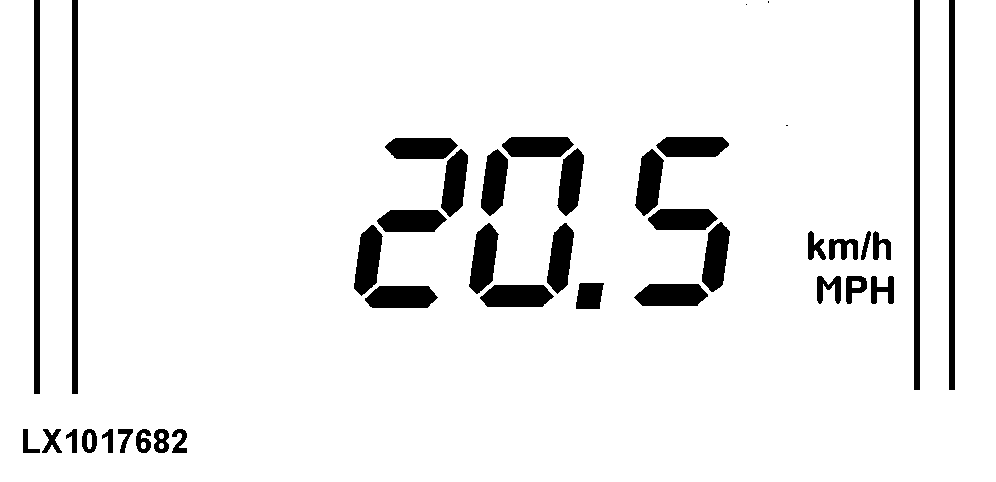

LX1017682-UN-01OCT97

Es erscheint die Anzeige ”km/h” oder ”MPH” und die Fahrgeschwindigkeit wird angezeigt.

Anzeige Motordrehzahl

LX1019356-UN-21APR98

Es erscheint das Symbol für den Motor und die Motordrehzahl wird angezeigt.

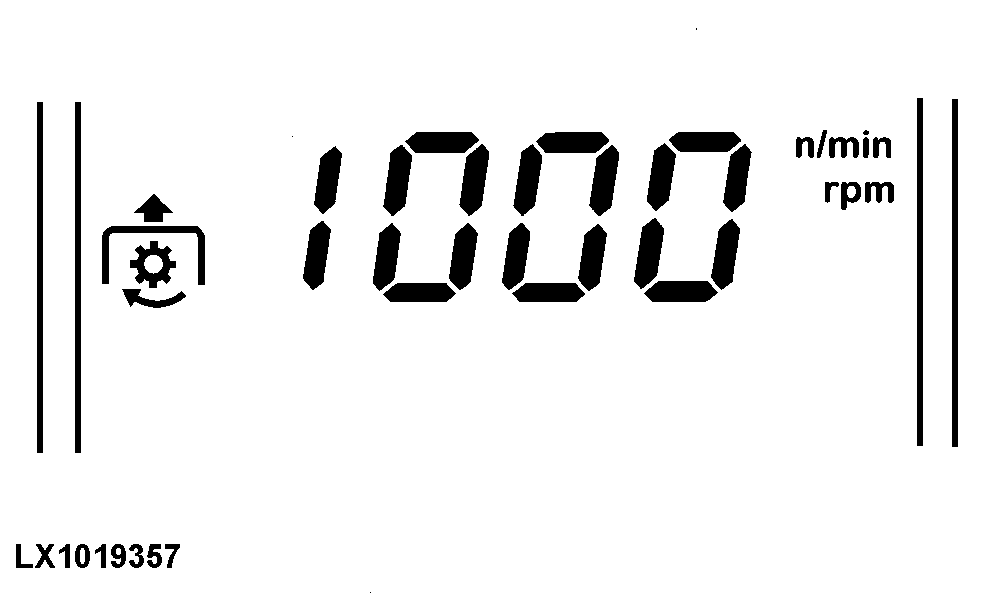

Anzeige Zapfwellendrehzahl

LX1019357-UN-21APR98

Es erscheint das Symbol für die Zapfwelle. Die Zapfwellendrehzahl wird angezeigt.

HINWEIS: Nach dem Starten des Motors und sobald die Zapfwellendrehzahl 620 1/min übersteigt, wird sie blinkend angezeigt (unabhängig von der bisherigen Anzeige), um auf die mögliche Gefahr bei Verwendung einer Zapfwelle für 540 1/min hinzuweisen. Bei Traktoren mit Instrumenten-Einheit mit Fahrer-Information (Dual Gauge Plus II) wird zusätzlich der Code 140 angezeigt. Zusätzlich blinkt die ACHTUNGS-Lampe. Durch erneute Betätigung des Umschalters wird das Blinken gestoppt. Das Blinken stoppt automatisch, sobald die Zapfwellendrehzahl 590 1/min unterschreitet.

Anzeige der Uhrzeit

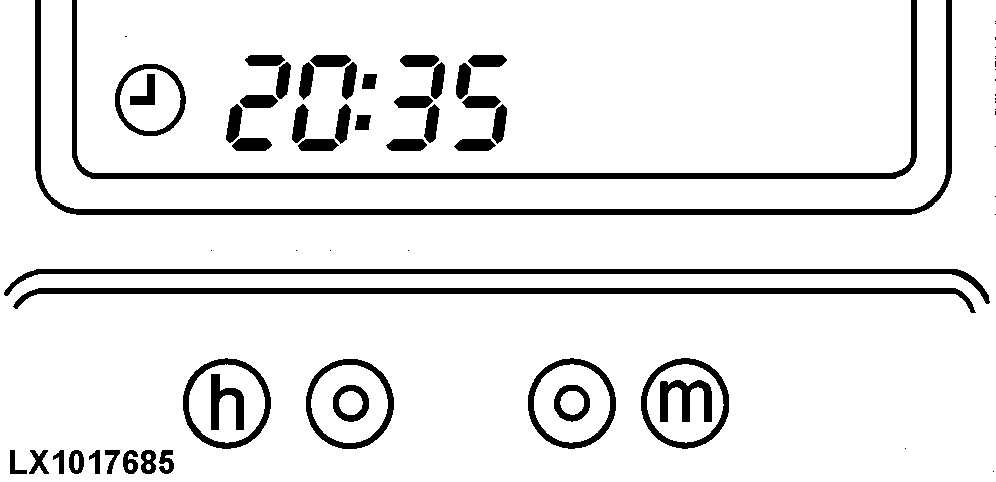

LX1017685-UN-01OCT97

Es erscheint das Symbol für die Uhr und die Zeit wird angezeigt. Mit den zwei Tasten unterhalb der Anzeige kann die Uhrzeit eingestellt werden.

Anzeige der Betriebsstunden

LX1017686-UN-01OCT97

Nach Einschalten der Zündung werden die Stunden angezeigt, die der Motor bisher in Betrieb war.

Anzeige des gewählten Ganges

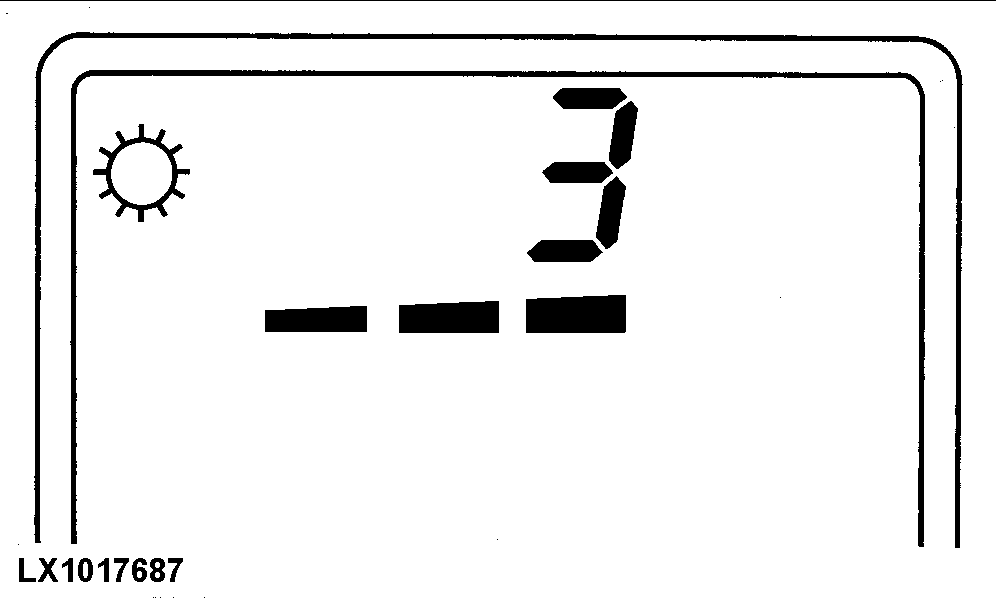

LX1017687-UN-01OCT97

Das Getriebesymbol wird angezeigt und der gewählte Gang.

Zusätzlich die gewählte Fahrtrichtung angezeigt.
