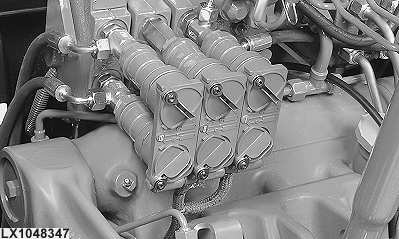

Anschlußkupplungen

LX1048347-UN-15JUN09

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

Die Anschlußkupplungen gestatten das Anschließen und Abnehmen der Hydraulikschläuche ohne Ölverlust auch unter Druck im Kupplungsstecker.

Wird der Schlauch durch irgendeine Störung von der Anschlußkupplung getrennt, so wird der Ölfluß in der Anschlußkupplung sofort unterbrochen.

Zum Anschließen das Schlauchanschlußstück fest in die Anschlußkupplung hineindrücken.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.
