Dreipunktaufhängung, vorne

LX1037573-UN-10MAR06

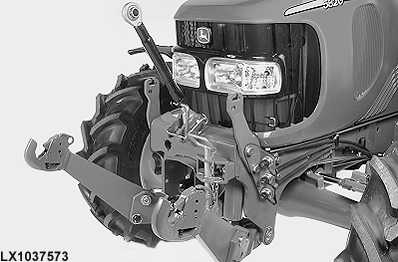

Diese Dreipunktaufhängung kann mit dem Zusatzsteuergerät I betätigt werden.

Unterlenker Hakenverriegelung

LX1035378-UN-18JAN05

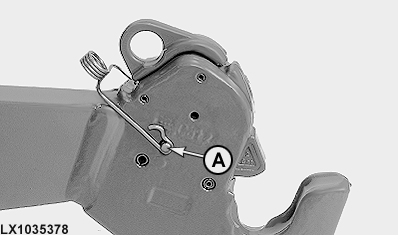

A - Sicherungs-Teilesatz

ACHTUNG: Beim Anbau von Geräten mit asymmetrischer Last (z.B. Seitenausleger- Mähwerke) oder beim Durchfahren von hohem Bewuchs bzw. bei Forstarbeiten müssen die Unterlenker-Fanghaken gegen unbeabsichtigtes Öffnen gesichert werden.

John Deere Sicherungs-Teilesatz AL165485 in beiden Fanghaken verwenden.

Unterlenker-Positionen

LX1035379-UN-16SEP04

LX1035380-UN-16SEP04

LX1037574-UN-10MAR06

A - Unterlenker haben senkrechtes Spiel

B - Unterlenker sind verriegelt

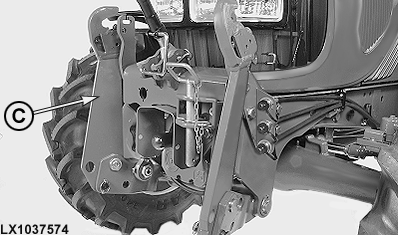

C - Unterlenker in Transport-Position

Multiventil

LX1048348-UN-15JUN09

LX1048349-UN-15JUN09

LX1048350-UN-15JUN09

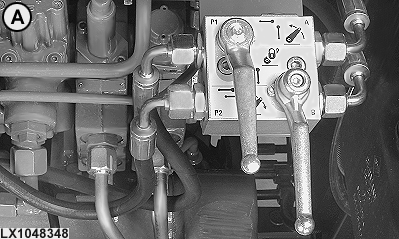

A - Ölfluß gesperrt

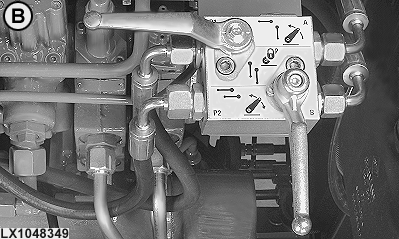

B - Heben mit Öldruck

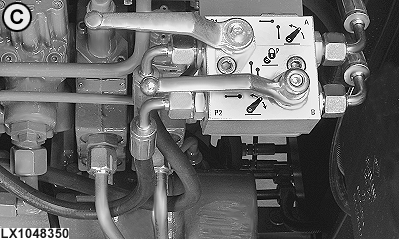

C - Heben und Senken mit Öldruck

Mit dem zusätzlichen Multiventil sind die folgenden Einstellungen möglich:

• Ölfluß gesperrt (A)
• Heben mit Öldruck, Senken durch Eigengewicht des Gerätes (B)
• Heben und Senken mit Öldruck (C)

ACHTUNG: Ist das Zusatzsteuergerät I mit zusätzlichen Anschlußkupplungen nach hinten ausgerüstet (zur Bedienung von Heckgeräten), dann muß das Multiventil gesperrt werden (A), bevor Heckgeräte mit dem Zusatzsteuergerät I bedient werden.

HINWEIS: Um Schäden zu vermeiden, die Einstellung (B) wählen, wenn an einem Mähwerk eine Kette zur Schnitthöhenbegrenzung verwendet wird. Zusätzlich das Zusatzsteuergerät I zum Absenken des Mähwerks in Schwimmstellung bringen.

Anschlußkupplungen

LX1037575-UN-10MAR06

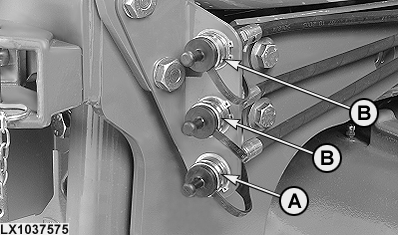

A - Anschlußkupplung Zusatzsteuergerät I

B - Anschlußkupplungen Zusatzsteuergerät II/III

An der Anschlußkupplung (A) steht Öldruck zur Verfügung, wenn die Dreipunktaufhängung angehoben wird.

Die Anschlußkupplungen (B) werden vom Zusatzsteuergerät II oder III mit Öl versorgt.

ACHTUNG: Am Zusatzsteuergerät II bzw. III dürfen keine zusätzlichen Anschlußkupplungen nach hinten angebracht werden.

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

Die Anschlußkupplungen gestatten das Anschließen und Abnehmen des Hydraulikschlauches nur, wenn kein Druck anliegt. Im Fall der Anschlußkupplung (A) bedeutet das: Nur bei abgesenkter Dreipunktaufhängung.

Zum Anschließen das Schlauch-Anschlußstück fest in die Anschlußkupplung hineindrücken.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.

Halter für Mähwerksfedern (falls vorhanden)

LX1037576-UN-10MAR06

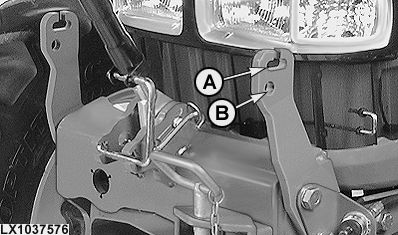

A - Öffnung für Kette

B - Bohrung für Feder

In der Öffnung (A) kann die Kette zur Schnitthöhenbegrenzung eingehängt werden.

HINWEIS: In diesem Fall für das Multiventil die Einstellung (B) wählen, um Schäden zu vermeiden. Zusätzlich das Zusatzsteuergerät I zum Absenken des Mähwerks in Schwimmstellung bringen.

In der Bohrung (B) kann die Feder zur Dämpfung eingehängt werden.

Sicherheit

ACHTUNG: Bei der Verwendung der vorderen Dreipunktaufhängung unbedingt maximale Achslasten und Reifentragfähigkeiten beachten.

ACHTUNG: Mit angebautem Frontgerät werden die Fahreigenschaften des Traktors nachteilig beeinflußt. Fahrmanöver der veränderten Fahrdynamik des Traktors anpassen.

ACHTUNG: Wenn der Traktor unbeaufsichtigt abgestellt wird, Frontanbaugeräte immer auf den Boden absenken.

ACHTUNG: Vor dem Anschließen an einen der vorderen Schnellkuppler das Frontanbaugerät auf den Boden absenken und den Motor abstellen.

ACHTUNG: Beim Einbiegen auf öffentliche Straßen vom Hofgelände oder vom Feld sowie an Kreuzungen unbedingt die veränderten Abmessungen des Traktorvorderteils berücksichtigen. Im Zweifelsfall von zweiter Person einweisen lassen.

ACHTUNG: Beleuchtungsvorschriften beachten. Durch das Frontanbaugerät können Fahrscheinwerfer und Fahrtrichtungsanzeige verdeckt werden. In diesem Fall für zusätzliche Beleuchtung sorgen.

ACHTUNG: Bei Nichtgebrauch der vorderen Dreipunktaufhängung soll diese immer hochgeklappt werden.
