Steckdosen

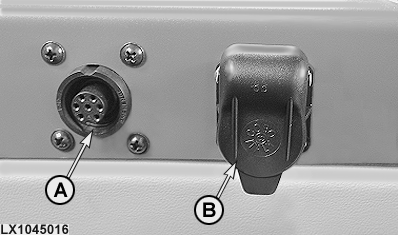

LX1045016-UN-05AUG08

Die 7-polige Signalsteckdose (A) ist mit 30 A abgesichert.

Die Klemme 15/30 der 3-poligen Steckdose (B) ist mit 30 A abgesichert, die Klemme 82 ist mit 10 A abgesichert. Klemme 31 ist die Masse.

Schlüssel des Hauptschalters nach rechts drehen, um die Klemme 82 mit Strom zu versorgen. Die Klemme 15/30 wird auch bei ausgeschalteter Zündung mit Strom versorgt.

WICHTIG: Bei Betrieb von leistungsstarken Stromverbrauchern und bei Verwendung von Mehrfachsteckdosen, darf niemals die maximal zulässige Strombelastbarkeit des Versorgungsstromkreises überschritten werden. Es ist zu beachten, dass sich die Gesamtbelastung aus der Summe aller an das Bordnetz angeschlossenen Stromverbraucher ergibt. Dieses gilt auch wenn die Stromverbraucher an unterschiedliche Bordspannungssteckdosen angeschlossen sind.

Kabeldurchführung

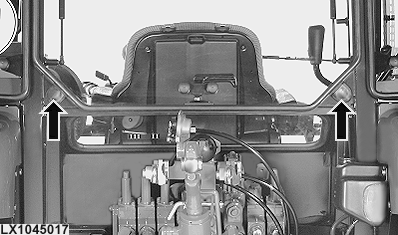

LX1045017-UN-05AUG08

Am hinteren Kabinenfenster sind zwei Öffnungen vorgesehen, um Kabel durchzuführen. Fenster öffnen und Gummistopfen herausnehmen. Gummistopfen an den vorgesehenen Einschnitten trennen, um die Kabel durchführen zu können. Stecker anschließen, Gummistopfen einsetzen und Fenster schließen.
