Druckluftanhängerbremse

LX1047097-UN-13AUG08

LX1047098-UN-13AUG08

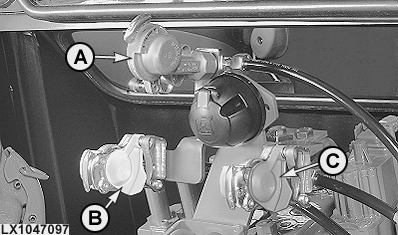

A - Schwarz (Einleitungsbremse, falls vorhanden)

B - Gelb (Zweileitungsbremse)

C - Rot (Zweileitungsbremse, Vorrat)

Die Druckluftbremse ist als Zweileitungssystem oder als kombiniertes Ein- und Zweileitungssystem lieferbar. Am Anschluß (A) können Anhänger mit Einleitungsbremse angeschlossen werden. An den Anschlüssen (B) und (C) können Anhänger mit Zweileitungsbremse angeschlossen werden.

Beim Ankuppeln der Druckschläuche auf Sauberkeit der Anschlüsse achten. Nach dem Entkuppeln Anschlüsse mit den Staubschutzdeckeln verschließen.

ACHTUNG: Die Einleitungsbremse darf nur bei Anhängern bis 25 km/h betrieben werden.

Bei Transportfahrten die gesetzlichen Bestimmungen im Hinblick auf die erlaubte Höchstgeschwindigkeit beachten.

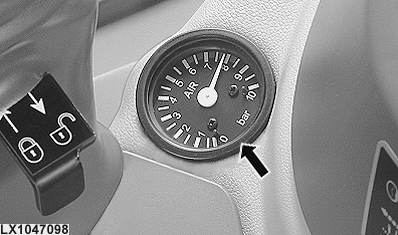

WICHTIG: Mit angekuppeltem Anhänger erst dann abfahren, wenn der Luftdruckmesser mindestens 810 kPa (8,1 bar; 117 psi) anzeigt!

Um überflüssigen Verschleiß der Bremsen zu verhindern, folgendes beachten:

• Sicherstellen, daß die Druckschläuche angeschlossen sind.
• Beim Bergabfahren den gleichen Gang wählen wie beim Bergauffahren.
• Sicherstellen, daß die Druckluftanhängerbremse überprüft und funktionsfähig ist.

ACHTUNG: Bei Anhängerbetrieb:

1. Lastregler des Anhängers (falls vorhanden) entsprechend der Anhängerbeladung einstellen!
2. Druckluftbehälter täglich entwässern (siehe ”Wartung täglich oder alle 10 Stunden”)!

HINWEIS: Durch Abfall des Drucks kann die Bremswirkung nachlassen. Den Anhänger nach Vorschrift des Herstellers bedienen.
