Hubspindeln

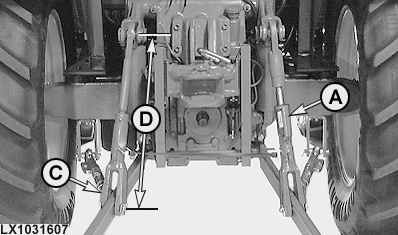

LX1031607-UN-18JAN05

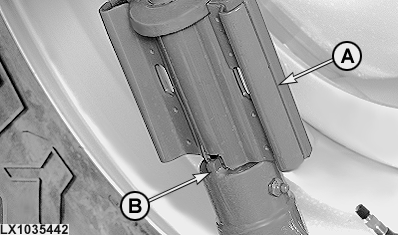

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049745-UN-03MAY10

A - Einstellgriff

B - Verriegelung

C - Gabelstück

D - Einstellänge

E - Anschläge (je 2 an jeder Hubspindel)

Durch Verkürzen der Hubspindeln wird eine größere Aushubhöhe, durch Verlängern wird eine größere Arbeitstiefe erreicht.

Zum seitlichen Ausrichten eines Arbeitsgerätes Hubspindel mit dem Griff (A) verstellen. Dazu den Griff (A) aus der Verriegelung (B) herausheben und die gewünschte Länge einstellen. Nach der Einstellung den Griff (A) nach unten schieben und wieder mit der Verriegelung (B) sichern.

Zur Einstellung der linken Hubspindel: Hubspindel aus dem Unterlenker herausnehmen und das Gabelstück (C) hinein- oder herausschrauben.

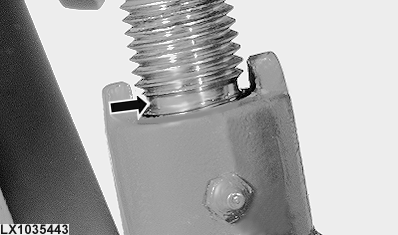

Die Einstellänge (D) der Hubspindeln darf nicht unter- oder überschritten werden. Eine Nut im Gewinde jeder Hubspindel markiert das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden.

• Minimale Länge 690 mm (29.9 in.)
• Maximale Länge 825 mm (32.5 in.)

HINWEIS: Bei den angegebenen Maßen sind die Hubspindeln in den Unterlenkern verriegelt.

HINWEIS: Kurze Hubspindel bedeutet: kleiner Aushubweg, größte Hubkraft.

Lange Hubspindel bedeutet: großer Aushubweg, kleinere Hubkraft.

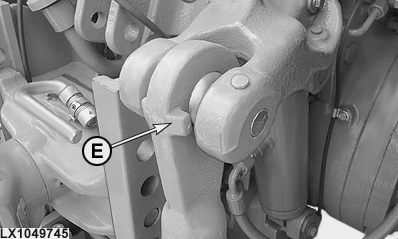

WICHTIG: Beim Einhängen der Hubspindeln in die Hubarme darauf achten, dass sich die Anschläge (E), wie gezeigt immer hinten befinden.
