Velocità del veicolo (6)

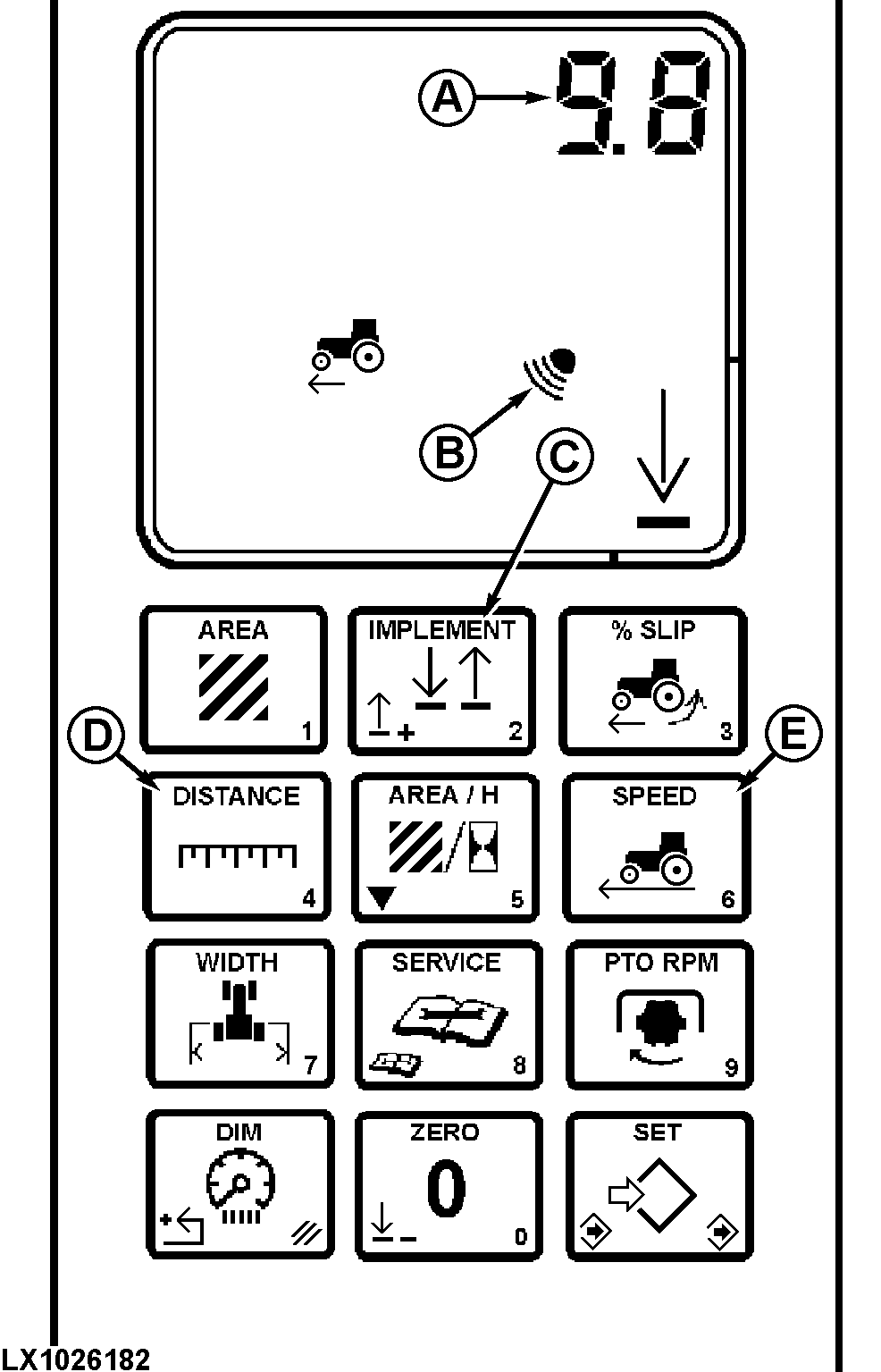

LX1026182-UN-29JAN02

A - Velocità reale al suolo o periferica delle ruote

B - Simbolo radar

C - Interruttore attrezzatura

D - Interruttore distanza

E - Interruttore velocità

Premere il tasto VELOCITÀ (E) per visualizzare la velocità di spostamento reale (A) misurata tramite radar. Il trattore deve essere in moto. Apparirà il simbolo del radar (B).

Per visualizzare la velocità di spostamento (A) ricavata dalla velocità periferica delle ruote, premere di nuovo il tasto.

Per passare da una modalità all'altra, premere di nuovo lo stesso tasto.

NOTA: La velocità di spostamento effettiva potrebbe essere diversa da quella ricavata dalla velocità delle ruote. Se il trattore non è dotato del dispositivo radar, verrà visualizzata solo la velocità ricavata da quella delle ruote.

Calibrazione del radar (dopo l'installazione di nuovi pneumatici posteriori):

Segnare un tracciato diritto di 122 m (linee di partenza e di arrivo).

La PTO posteriore deve essere disinserita.

Premere il tasto DISTANZA (D) e VELOCITÀ (E) per 4 secondi. Sul visore apparirà “---” e lampeggeranno i simboli “ft”e “m”. La freccia “Attrezzatura” deve essere rivolta in alto.

NOTA: Per una corretta calibrazione, i tasti VELOCITÀ e DISTANZA devono essere premuti contemporaneamente.

Guidare il trattore ad una velocità di circa 3,2 km/h. Quando il trattore passa la linea di partenza, premere il tasto ATTREZZATURA (C), per far volgere la freccia verso il basso.

Quando si taglia la linea di arrivo premere ancora il tasto ATTREZZATURA (C) per far rivolgere la freccia in alto.

Quando la calibrazione viene completata correttamente, il visore mostra alternatamente“122 m e 400 ft”.

NOTA: Se la calibrazione non è stata completata con successo, sul visore appare “Err”. In questo caso, in memoria resteranno i valori della calibrazione precedente.

Premendo il tasto “VELOCITÀ” viene visualizzata la velocità del veicolo o si passa ad un'altra funzione.
