Barra del terzo punto
LX1030765-UN-19FEB03

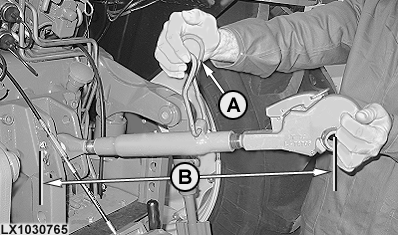

La lunghezza della barra del terzo punto può essere variata mediante la maniglia di regolazione (A). Sollevare la maniglia e ruotarla fino ad ottenere la lunghezza desiderata.
La dimensione (B) deve essere compresa tra 560 e 760 mm.
Attenersi alle dimensioni specificate. Le scanalature sulla parte filettata della barra indicano la lunghezza massima permessa. La parte filettata della barra non deve essere estratta oltre le scanalature. Dopo la regolazione, riportare la maniglia in basso sopra la barra. Inserire lo spinotto di collegamento attraverso il montante dell'attrezzatura e la barra del terzo punto, quindi fissarlo.
|
