Attacco delle attrezzature azionate dalla PTO

LX1030789-UN-27JAN03

ATTENZIONE: Prima di collegare delle attrezzature azionate dalla PTO, arrestare il motore e disinserire la PTO.

ATTENZIONE: Quando si disinserisce la PTO, le attrezzature di notevole inerzia non si fermano subito dopo aver spostato la leva di comando. NON avvicinarsi all'attrezzatura mentre sta decelerando. Non operare sull'attrezzatura fintanto che è in movimento.

ATTENZIONE: Prima di pulire, regolare o lubrificare una macchina comandata dalla PTO, l'attacco a tre punti o l'albero cardanico, accertarsi sempre che la PTO sia disinserita e ferma, il motore del trattore sia stato arrestato e che sia stata tolta la chiave di accensione.

Sui trattori dotati di barra di traino oscillante, procedere come segue:

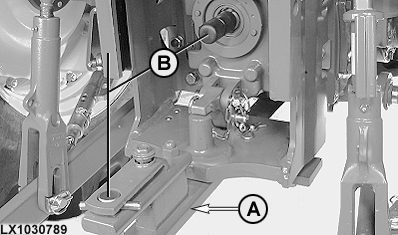

1. Disporre la barra di traino oscillante (A) parallela all'albero della PTO e bloccarla.
2. La distanza (B) dall'estremità dell'albero della PTO al foro della barra di traino deve essere di 350 mm per la PTO 540 giri/min e di 400 mm per la PTO 1000 giri/min.

Se i rilievi della PTO non risultano allineati, con le scanalature dell'albero cardanico da accoppiare, tenere fermo il motore e spostare la leva di comando della PTO su una posizione marcata “N”, quindi ruotare ed allineare manualmente l'albero della PTO.
