Preassemblaggio del peso con barra di presa

ATTENZIONE: Nell'esecuzione delle operazioni che seguono, rispettare le istruzioni per la sicurezza.

ATTENZIONE: Le attrezzature per sollevare e trasportare il peso devono essere in grado di supportare almeno 900 kg.

ATTENZIONE: Usare solo organi di sollevamento approvati.

ATTENZIONE: Rispettare le norme di sicurezza. Non sostare sotto i carichi sospesi.

NOTA: Per facilitare lo spostamento del peso sarebbe bene preassemblarlo su un pallet. Accertarsi che il pallet possa sostenere il peso.



LX013997
LX013997-UN-02APR96

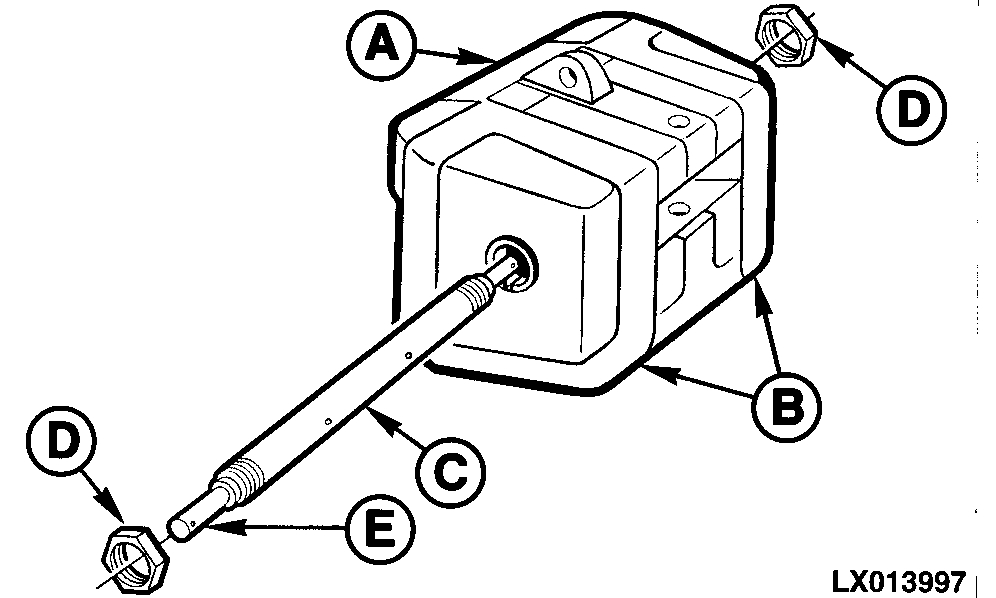

Usare un paranco e abbassare il peso centrale (A) su una superficie orizzontale.

Collocare i pesi laterali (B) adiacenti al peso centrale ed inserire la barra di sostegno (C).

Serrare i dadi (D) a 300 N˙m.

Regolare le spine (E) alla lunghezza massima.

LX014001
LX014001-UN-02APR96

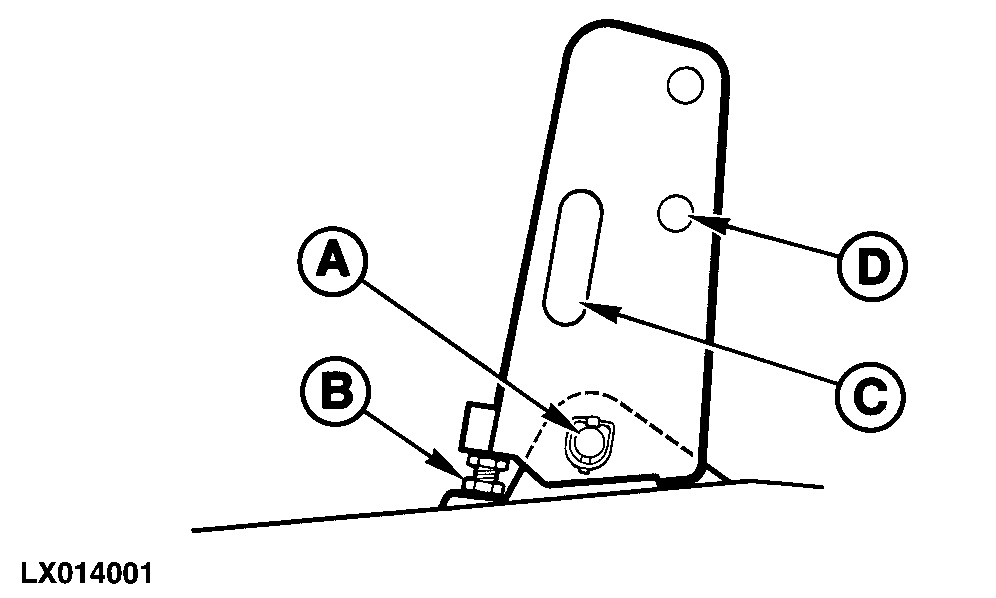

Posizionare la staffa del terzo punto. Installare e fissare la spina (A). Regolare la vite (B) nella staffa suddetta fino a portare la testa a contatto con il peso e quindi bloccare con il controdado.

La staffa per il terzo punto ha una rientranza (C) dove possono essere riposti i distanziatori non usati.

Quando la staffa per il terzo punto non viene usata, può essere ripiegata e fissata al peso tramite il foro (D).
