Leve per distributori idraulici

Posizioni delle leve di comando

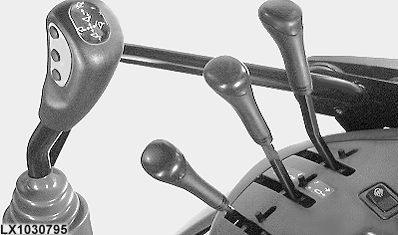

LX1030795-UN-29JAN03

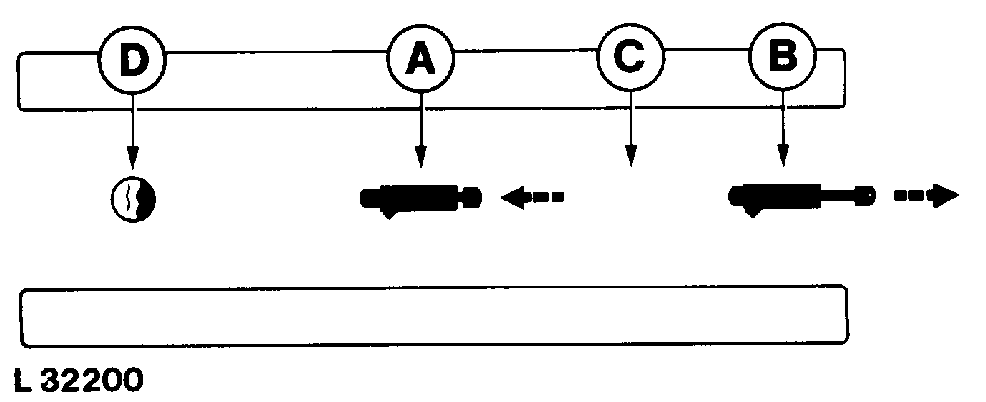

L32200-UN-13APR00

La leva di comando presenta quattro posizioni.

(A) - Retrazione

Quando la leva viene spostata in posizione di retrazione, il cilindro comandato a distanza si ritrae.

(B) - Estensione

Quando la leva viene spostata in posizione di estensione, il cilindro comandato a distanza si estende.

(C) - Neutrale

Quando la leva si trova in posizione neutrale, il cilindro comandato a distanza rimane fermo.

(D) - Flottazione

Quando la leva si trova in posizione di flottazione (il pistone si muove liberamente all'interno del cilindro comandato a distanza), l'attrezzatura montata segue il profilo del terreno.

NOTA: Se si utilizzano dei distributori esterni addizionali, spostare la leva di comando in posizione neutrale all'arresto di ciascuna funzione idraulica.

Bloccaggio per il trasporto

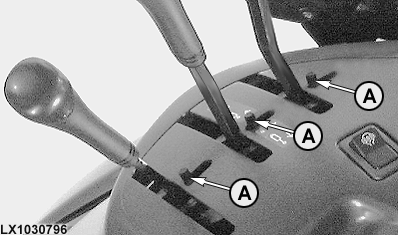

LX1030796-UN-29JAN03

ATTENZIONE: Utilizzare i dispositivi di bloccaggio (A) per bloccare le leve di comando durante la guida su strada e quando le leve di comando sono in neutrale perché non in uso. Se ciò non viene effettuato, le leve di comando potrebbero essere attivate inavvertitamente quando il trattore è in movimento, con il rischio di causare incidenti gravi.
