Inversione degli alberini della PTO posteriore

LX1033508
LX1033508-UN-19NOV03

LX012500
LX012500-UN-29JAN96

LX1033509
LX1033509-UN-19NOV03

LX1033510
LX1033510-UN-19NOV03

Un'estremità dell'alberino da 540 giri/min presenta 6 scanalature ed è prevista per il funzionamento a 540 giri/min; l'altra estremità presenta 21 scanalature e serve per il funzionamento a 1000 giri/min. Pulire accuratamente l'alberino prima dell'installazione.

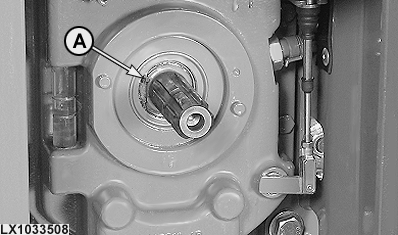

  1. Rimuovere l'anello elastico (A) ed estrarre l'alberino.

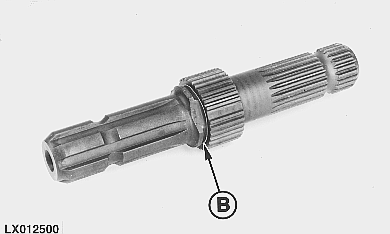

  2. Pulire a fondo l'alberino ed ingrassarlo. La scanalatura (B) facilita l'installazione dell'anello elastico.

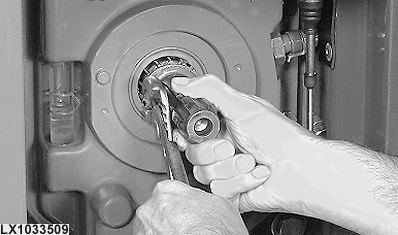

  3. Inserire l'alberino nella scatola della PTO fino al punto in cui l'anello elastico può ancora andare in sede nella scanalatura (A).

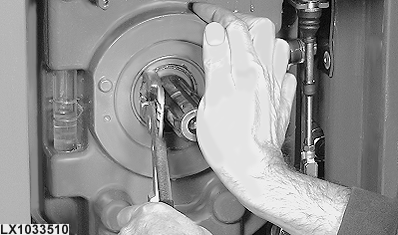

  4. Installare l'anello elastico.

NOTA: La zona piana dell'alberino facilita la rimozione e l'installazione dell'anello elastico.
