Pulizia del filtro dell'aria della cabina

LX1033518
LX1033518-UN-19NOV03

LX1033519
LX1033519-UN-19NOV03

Ogni volta che il filtro aria del motore è sottoposto a manutenzione, pulire o sostituire tutti i filtri aria della cabina.

IMPORTANTE: Se il trattore è dotato di filtri a carbone attivo, questi ultimi NON devono essere puliti. I filtri a carbone attivo devono essere sostituiti con filtri nuovi.

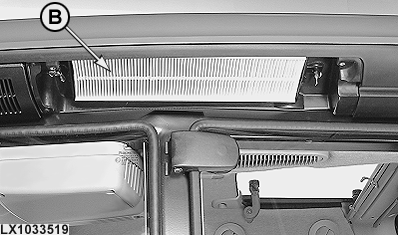

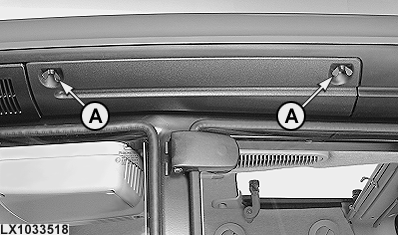

Togliere le viti (A) e rimuovere il coperchio. Rimuovere il telaio di installazione e il filtro (B).

Con l'ugello sul lato pulito, utilizzare l'aria compressa per rimuovere la polvere dalle cartucce.


Filtro di ricircolo (trattori con climatizzatore)

LX1033520
LX1033520-UN-19NOV03

LX1033521
LX1033521-UN-19NOV03

LX1033522
LX1033522-UN-19NOV03

Sui trattori con climatizzatore, pulire anche i due filtri di ricircolo dell'aria (uno per ogni lato della cabina).

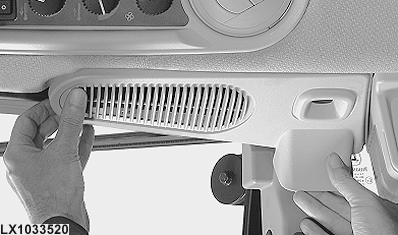

Abbassare la copertura sul lato esterno e rimuoverla.

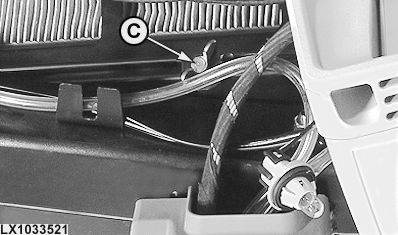

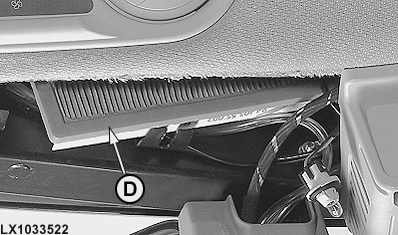

Allentare le viti di fissaggio (C) e rimuovere la staffa. Rimuovere il filtro (D).

Con l'ugello sul lato pulito, utilizzare l'aria compressa per rimuovere la polvere dalle cartucce.

OU12401,0001005-39-20100730
