Regolazione della barra di traino

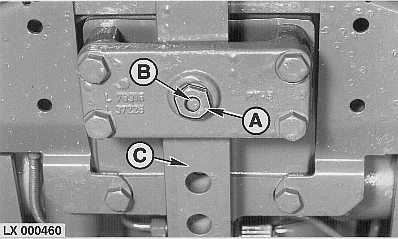

LX000460-UN-09AUG94

A - Tappo esagonale

B - Spina di bloccaggio

C - Barra di traino

La barra di traino può essere regolata in tre diverse lunghezze:

250 mm, 350 mm e 400 mm.

Queste lunghezze corrispondono alla distanza tra l'estremità dell'albero della PTO e il punto di attacco della barra di traino.

1. Rimuovere il tappo esagonale (A).
2. Rimuovere la spina di bloccaggio (B).
3. Regolare la barra di traino (C) e reinstallare la spina di bloccaggio.
4. Serrare il tappo esagonale (A) su 310 N˙m.
