Leva multifunzione (meccanica)

LX1036592-UN-28JUL05

LX1054600-UN-10OCT11

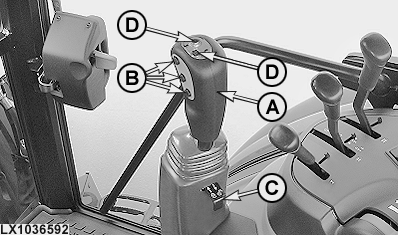

A - Leva multifunzione

B - Pulsanti per funzioni addizionali

C - Comando a cursore bloccaggio per trasporto

D - Pulsanti di cambio marcia

La leva multifunzione (A) consente di azionare due distributori allo stesso tempo. I pulsanti (B) consentono di azionare le funzioni addizionali.

Se sono presenti i pulsanti (D) di aumento/diminuzione marcia, è possibile cambiare le marce della trasmissione. Il comando a cursore (C) può essere utilizzato per bloccare la leva.

Tirando indietro la leva (A) si solleva il caricatore frontale. Spingendo la leva in avanti fino al punto di resistenza, si abbassa il caricatore frontale. Se la leva viene spinta avanti oltre il punto di resistenza, viene innestato un trattenitore e il caricatore frontale passa alla condizione di flottazione.

Spostando la leva a sinistra si fa ruotare in alto la benna del caricatore. Spostando la leva a destra si fa ruotare in basso la benna.

ATTENZIONE: La leva multifunzione deve essere bloccata durante la guida su strada e quando il caricatore frontale non è in uso. Portare la leva multifunzione sulla posizione neutrale e bloccarla usando il comando a cursore (C). Accertarsi che la leva multifunzione non si sposti. In caso contrario, il caricatore frontale potrebbe essere attivato inavvertitamente quando il trattore è in movimento causando incidenti gravi.
