Controllo della convergenza delle ruote anteriori

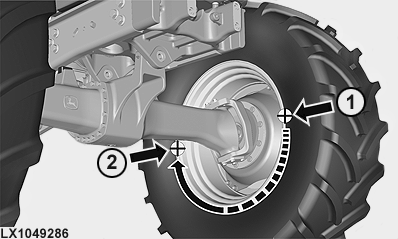

LX1049286-UN-08JUN10

Trattore con trazione anteriore

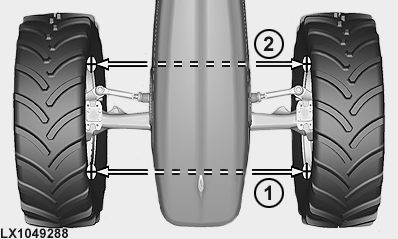

LX1049288-UN-08JUN10

Trattore con trazione anteriore

1. Assicurarsi che i pneumatici si trovino in posizione di avanzamento rettilineo guidando il trattore lungo una linea retta per circa 15 m (50 ft).

   ATTENZIONE: Tenere il motore spento durante l'esecuzione delle misurazioni e accertarsi che il trattore non possa spostarsi.

2. Innanzitutto, contrassegnare (+) il lato anteriore (1) di ciascuna delle due ruote anteriori all'altezza dell'assale.

3. Sul lato anteriore, misurare la distanza (1) dal bordo del cerchione destro al bordo del cerchione sinistro e annotare questa misurazione.

4. Portare il trattore in avanti di metà circonferenza della ruota anteriore e contrassegnare (+) la parte posteriore (2).

5. Sul lato posteriore, misurare la distanza (2) dal bordo del cerchione destro al bordo del cerchione sinistro e annotare questa misurazione.

La distanza (1) sul lato anteriore deve essere di 0 - 1,5 mm (0.12 to 0.06 in) inferiore rispetto alla distanza posteriore (2).
