Presa a sette contatti per rimorchio

LX1045012-UN-05AUG08

LX1019770-UN-17NOV00

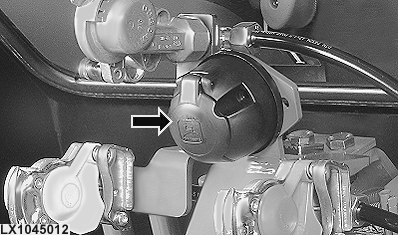

La presa consente di collegare luci, indicatori di direzione e altri dispositivi elettrici per un rimorchio o un'attrezzatura. Se un'attrezzatura montata rende poco visibili gli indicatori di direzione o altre luci sul retro del trattore, usare sempre delle luci supplementari.

NOTA: Rivolgersi al concessionario John Deere per ordinare i connettori adeguati.

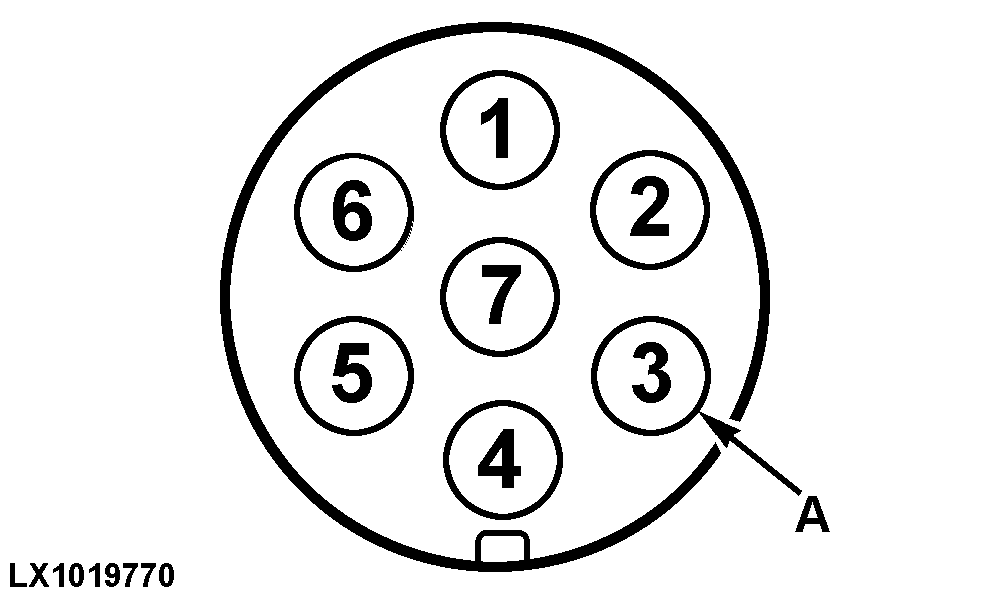

Il terminale (A) è impiegato per il collegamento a massa.

Contatto	Funzionamento	Colore filo
1	Indicatore di direzione, sinistra	Verde scuro
2	—	—
3	Massa	Nero
4	Indicatore di direzione, destra	Viola chiaro
5	Luce di coda, destra	Grigio
6	Luci di stop	Azzurro
7	Luce di coda sn.	Grigio
