Cambio con trasmissione PowrQuad Plus

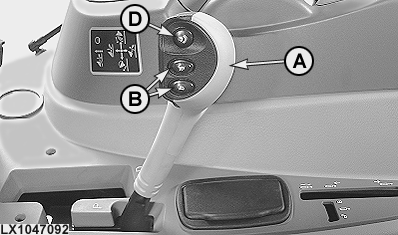

LX1047092-UN-13AUG08

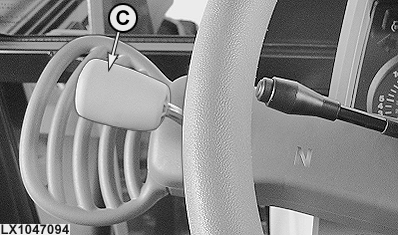

LX1047094-UN-13AUG08

A - Leva di cambio gamma

B - Pulsanti di cambio marcia

C - Leva inversore

D - Interruttore di disinnesto

Il cambio della marcia si effettua mediante la leva del cambio (A), i pulsanti di cambio marcia (B) e la leva dell'inversore (C). La frizione è azionata tramite l'interruttore di disinnesto (D).

Per cambiare le gamme, premere il pedale della frizione o azionare l'interruttore di disinnesto. Non è necessario azionare la frizione per cambiare marcia o il senso di marcia. Quando si cambia gamma, una funzione automatica assicura che la marcia selezionata sia coerente con la velocità di spostamento ed il regime del motore.

ATTENZIONE: Se l'inversore è mosso dalla posizione neutrale quando il motore è in moto ed è selezionata una gamma, il trattore inizia a muoversi.

IMPORTANTE: Innestare il freno di stazionamento solo a trattore fermo.

NOTA: Se la leva di cambio gamma è mossa in posizione di parcheggio mentre la leva inversore non è in posizione neutrale, vengono emessi tre segnali acustici e la lettera "N" comincia a lampeggiare. Se la leva di cambio gamma è tolta nuovamente dalla posizione di parcheggio mentre la leva inversore non è in posizione neutrale, vengono emessi tre segnali acustici.

Quando si spegne il motore, la leva dell'inversore rimane nella posizione selezionata ma la trasmissione passa su neutrale. Una volta che il motore si è riavviato, la lettera "N" inizia a lampeggiare per segnalare questa condizione. Per far muovere il trattore, portare l'inversore prima in neutrale e poi nella posizione desiderata.

Se un senso di marcia è selezionato tramite la leva inversore e la leva di cambio gamma è nella sua posizione di parcheggio, viene emesso un segnale acustico.

NOTA: Se viene rilevata un'anomalia alla leva dell'inversore, la "N" inizia a lampeggiare e non è possibile guidare il trattore, indipendentemente dalla posizione in cui si trova la leva dell'inversore.

Se la leva dell'inversore rileva una posizione non valida, dopo un determinato lasso di tempo sposta la trasmissione in neutrale (il ritardo è previsto per ragioni di sicurezza). La lettera "N" si accende.

Appena avviato il motore, attendere 5 secondi prima di spostare la leva dell'inversore dalla posizione neutrale.

Frizione a mano

Premere il pulsante (D), la frizione stacca. È possibile quindi selezionare le gamme o arrestare il trattore.

Rilasciare il pulsante (D), la frizione si innesta con modulazione. Per trattori con interruttore sedile (interruttore di rilevazione della presenza dell'operatore): se nei 3 secondi precedenti il rilascio del pulsante sul sedile non è presente un peso e non è stato azionato il pedale della frizione o del freno, il trattore non si sposta, anche se l'inversore è su avanzamento o retromarcia. Affinché il trattore si sposti, portare l'inversore su neutrale e quindi nuovamente nella direzione desiderata.

NOTA: La frizione a mano non è adatta per "avvicinarsi" all'attrezzatura.

La frizione a mano può essere attivata e disattivata all'indirizzo EPC167. Vedere "Personalizzazione" nella sezione "Codici di errore per diagnosi e personalizzazione".

Limite superiore del regime del motore

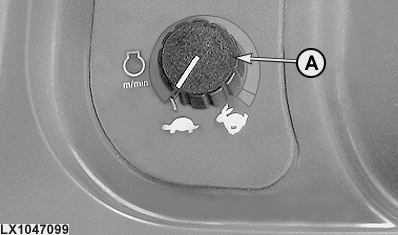

LX1047099-UN-13AUG08

Il regime del motore massimo può essere limitato per determinati lavori (es. operazioni con la PTO) usando il potenziometro (A). Spostare la leva dell'acceleratore a mano al massimo, quindi ridurre il regime del motore con il potenziometro (A).

Con la regolazione minima, il regime motore è limitato a 1100 giri/min. Con la regolazione massima, il motore funziona a massimo regime. È possibile impostare dei limiti personalizzati del regime motore compresi tra queste due posizioni.

Se non si sta svolgendo alcuna operazione con la PTO, il potenziometro (A) deve trovarsi in posizione di massimo regime o "OFF" (spento).

Cambio dei rapporti consigliato per la guida sotto carico (trasporto):

1. Selezionare una gamma adeguata per la guida sotto carico.
2. Inserire la prima.
3. Guidare il trattore e salire di gamma fino a raggiungere quella più elevata.
4. Aumentare di marcia.

Funzionamento a basse temperature

L'olio freddo (0° C, 32° F) può incidere sul funzionamento dell'inversore. A temperature inferiori a -10 °C (14 °F), cambiare il senso di marcia potrebbe durare più a lungo.

In alcuni casi potrebbe essere necessario azionare più volte l'inversore prima che il trattore si muova. Dopo che l'olio si è scaldato, il funzionamento ritorna ad essere normale.

Modalità "come home"

In alcune circostanze è possibile guidare il trattore nella modalità "come home" anche in presenza di un guasto elettrico alla trasmissione.

Per fare ciò, arrestare il motore, rimuovere la spina K01/04 (scatola dei relè K01) e reinstallarla in una posizione a 90° rispetto alla posizione originaria. La dicitura "Come Home" deve essere verso l'alto.

Il segnale acustico è continuo mentre si guida il trattore.

NOTA: In modalità come home, il regime del motore è limitato a 1500 giri/min e per ogni gamma è disponibile solo la prima marcia. La frizione manuale NON è disponibile.
