Cambio trasmissione AutoQuad Plus

LX1047100-UN-13AUG08

LX1047101-UN-15SEP08

Il cambio dei rapporti di questa trasmissione avviene nello stesso modo della PowrQuad Plus (vedi sopra). Tuttavia, sono disponibili due funzioni ulteriori: "Cambio marcia automatico", “Programmazione della marcia più alta in cambio marcia automatico”

Cambio marcia automatico

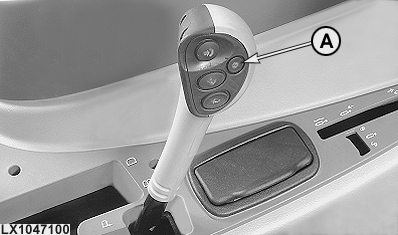

Questa funzione automatica è attivabile premendo una volta il pulsante (A).

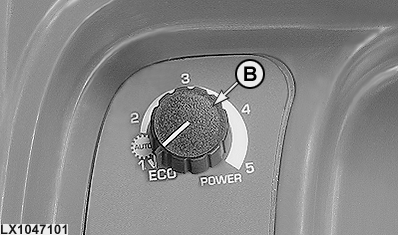

Le marce, in ciascuna gamma, vengono inserite in funzione della posizione dell'acceleratore a mano o del pedale dell'acceleratore non appena il regime del motore raggiunge il valore massimo o minimo. Questi valori possono essere impostati utilizzando il potenziometro (B).

La funzione automatica può essere disinserita premendo di nuovo il pulsante (A) o selezionando manualmente una marcia.

IMPORTANTE: La "Modalità Eco" è adatta SOLO per lavori leggeri nei campi e per la guida su strada con carico leggero.

Modalità Eco: Acceleratore a mano / pedale dell'acceleratore oltre 85% verso velocità massima e giri motore oltre 1872 giri/min: avviene un aumento di marcia.
Acceleratore a mano o a pedale oltre il 55% della corsa, verso la velocità massima, e regime del motore inferiore a 1300 giri/min: avviene una diminuzione di marcia.
Acceleratore a mano o a pedale a meno del 55% della corsa, verso la velocità massima, e regime del motore inferiore a 1100 giri/min: la trasmissione passa alla marcia inferiore.

Modalità Potenza: Acceleratore a mano / pedale dell'acceleratore oltre 85% verso velocità massima e giri motore oltre 2280 giri/min: avviene un aumento di marcia.
Acceleratore a mano o a pedale oltre il 55% della corsa, verso la velocità massima, e regime del motore inferiore a 1720 giri/min: avviene una diminuzione di marcia.
Acceleratore a mano o a pedale a meno del 55% della corsa, verso la velocità massima, e regime del motore inferiore a 1100 giri/min: la trasmissione passa alla marcia inferiore.

Impostazioni intermedie: Il regime del motore al quale la trasmissione effettua il cambio di rapporto può essere impostato tramite il potenziometro (B), al fine di fissare il punto di cambio ad un livello di regime intermedio tra quello previsto per la modalità Eco e quello previsto per la modalità Potenza.

Programmazione della marcia più alta in cambio marcia automatico

LX1047100-UN-13AUG08

LX1033449-UN-26SEP03

A - Pulsante automatico

B - Marcia attuale

C - Marcia più alta possibile

NOTA: Per la programmazione, il cambio di marcia automatico deve essere disattivato.

Oltre all'attivazione della funzione di cambio marcia automatico, il pulsante (A) può essere utilizzato per determinare la marcia più alta che può essere inserita. Vale quanto segue:

• Premere una volta = la marcia più alta è la 4ª.
• Premere (brevemente) due volte successivamente = la marcia più alta è la 3ª.
• Premere (brevemente) tre volte successivamente = la marcia più alta è la 2ª.

L'impostazione si annulla non appena il cambio marcia automatico viene disattivato.

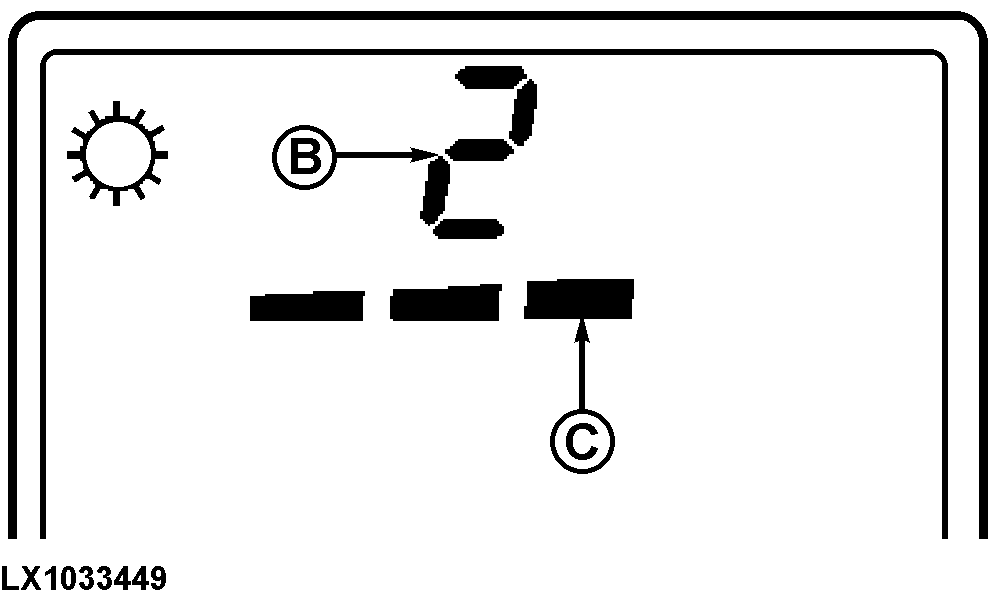

Nell'esempio a lato, la marcia inserita (B) è la 2ª e quella più alta possibile (C) è la 3ª (indicata dalle tre barre).
