Comando del sollevatore

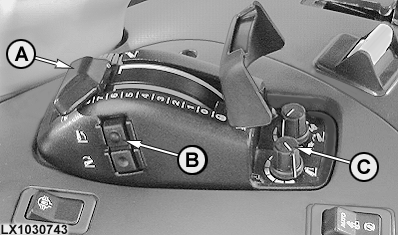

LX1030743-UN-14JAN03

A - Comando del sollevatore

B - Interruttore di sollevamento e abbassamento

C - Regolatore fine corsa in altezza

Il sollevatore viene comandato mediante la leva di comando del sollevatore (A) e l'interruttore di sollevamento e abbassamento (B). L'altezza di sollevamento può essere limitata tramite il regolatore (C).

Per preparare il sollevatore al funzionamento, avviare il motore e:

• spostare la leva di comando (A) sulla posizione corrispondente a quella delle parallele;
• spostare la leva di comando (A) su una delle posizioni estreme, oppure
• agire sull'interruttore di sollevamento e abbassamento (B).

Tirare la leva di comando (A) verso lo "0" per sollevare l'attrezzatura
Spingere la leva di comando (A) verso il "9" per abbassare l'attrezzatura.

L'attrezzatura può essere sollevata o abbassata mediante l'interruttore (B), indipendentemente dalla leva di comando (A). Ciò può facilitare ad esempio la svolta a fine campo. Premendo la parte superiore dell'interruttore (B), l'attrezzatura si solleva fino al livello prefissato con il regolatore di altezza (C). Premendo la parte inferiore dell'interruttore (B), l'attrezzatura si abbassa fino al livello prefissato dalla leva (A).

Per raggiungere rapidamente la profondità di lavoro in un terreno compatto a fine campo (abbassamento rapido), tenere premuto l'interruttore (B). Ciò disattiva la regolazione per lo sforzo di traino (funzione di esclusione). Quando l'interruttore (B) viene rilasciato, l'attrezzatura ritorna all'altezza prevista dalla regolazione precedente.

Questa funzione di "abbassamento rapido" funziona solo se:

• l'attrezzatura è stata sollevata mediante l'interruttore (B)
• l'attrezzatura viene abbassata in modo continuo dalla posizione di sollevamento mediante l'interruttore (B)

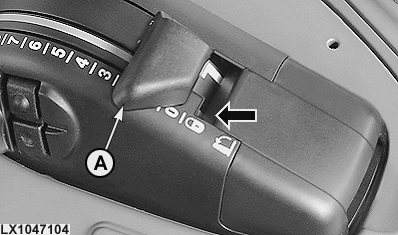

LX1047104-UN-13AUG08
