Parallele ad attacco rapido (tipo a gancio)

LX1033644-UN-17MAY04

Queste parallele sono state studiate per le attrezzature con attacco sferico Categoria II.

IMPORTANTE: La dimensione delle sfere deve essere della misura corretta.

Categoria	Diametro sfera (a)
II	56 mm (2.2 in.)

Come usare i ganci di attacco

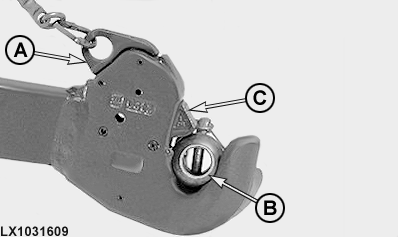

LX1031609-UN-18JAN05

A - Leva

B - Sfera

C - Spina

Gli attacchi vengono azionati mediante la leva (A), che può essere mossa manualmente o mediante un cavo di comando.

IMPORTANTE: Accertarsi che i ganci di attacco siano bloccati:

La leva (A) deve essere a contatto con il gancio di attacco; non si deve avvertire alcun gioco sulla sfera (B) e la spina (C) deve racchiudere la sfera.

Se i ganci di attacco dispongono di un cavo di comando, osservare come scorre il cavo dopo aver attaccato l'attrezzatura. Se il cavo ha un'ansa eccessiva o rimane impigliato sotto il telaio o tra i rami, i ganci possono venire aperti inavvertitamente.

NOTA: I ganci di attacco possono essere bloccati in posizione di "apertura".

Per chiudere di nuovo il gancio di attacco, tirare prima la leva in alto in posizione obliqua.

Attacco dell'attrezzatura:

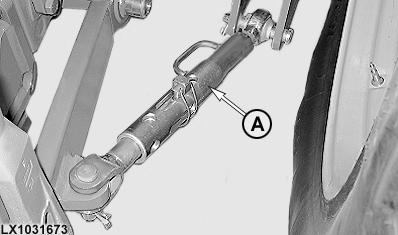

LX1031673-UN-19FEB03

A - Barra stabilizzatrice

1. Usando la barra stabilizzatrice (A) (se presente), regolare le parallele sulla dimensione richiesta per le attrezzature della Categoria II.

2. Con le parallele abbassate, arretrare con il trattore fino a portare i ganci sotto gli spinotti di attacco dell'attrezzatura.

3. Alzare lentamente le parallele fino ad impegnare gli spinotti nei ganci e a bloccarli in posizione.

4. Regolare la barra del terzo punto alla lunghezza richiesta e fissarla al punto superiore di attacco del montante dell'attrezzatura.

IMPORTANTE: Accertarsi tassativamente che l'attrezzatura sia bloccata correttamente nei ganci di attacco.

Bloccaggio dei ganci delle parallele

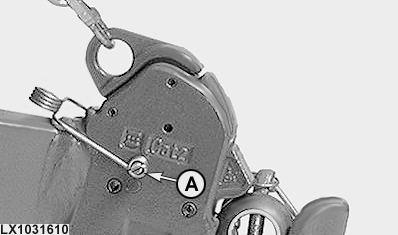

LX1031610-UN-18JAN05

A - Kit di componenti per bloccaggio

ATTENZIONE: Se vengono attaccate delle attrezzature con carichi asimmetrici (ad esempio l'apparato falciante montato lateralmente) o se si guida in aree con presenza di cespugli alti e alberi (ad esempio se si lavora in un bosco), le parallele devono essere bloccate per evitare aperture involontarie.

Usare il kit di componenti per bloccaggio John Deere AL165485 su entrambi i ganci di attacco.
