HMS - dispositivo di manovra automatica a fine campo (se presente) — Principi base

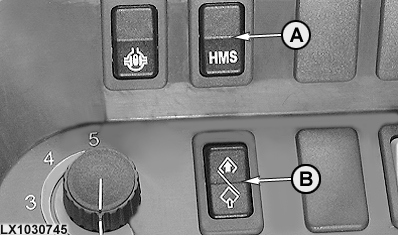

LX1030745-UN-27JAN03

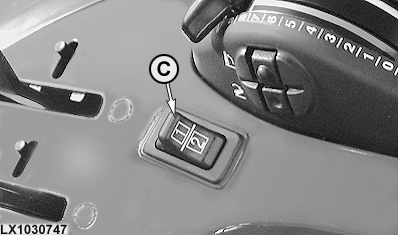

LX1030747-UN-27JAN03

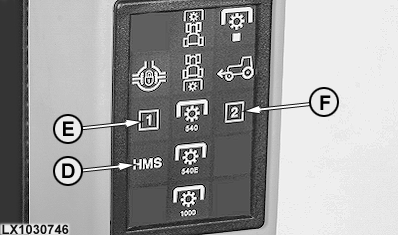

LX1030746-UN-14JAN03

A - Interruttore ON/OFF HMS

B - Interruttore di registrazione e memorizzazione

C - Interruttore di programmazione

D - Spia luminosa HMS

E - Spia luminosa programma 1

F - Spia luminosa programma 2

ATTENZIONE: L'uso accidentale di HMS può causare movimenti inattesi del trattore o dell'attrezzatura. Per tale ragione, cancellare sempre la sequenza di operazioni non appena il lavoro è terminato.

HMS consente di registrare e salvare le sequenze di funzioni che vengono eseguite di routine e di richiamarle come programmi quando richieste (principio del registratore). È possibile salvare in qualsiasi momento due di tali programmi, ciascuno dei quali può comprendere fino a 20 funzioni. I programmi restano in memoria fino a quando vengono cancellati, anche se la corrente elettrica viene disinserita.

Le registrazioni possono comprendere le funzioni dei seguenti sottogruppi del trattore: bloccaggio del differenziale, sollevatore, PTO posteriore e trazione anteriore.

Viene memorizzato anche lo spostamento compiuto dal trattore tra le singole funzioni. La registrazione quindi non dipende dalla velocità del trattore.

Esempio di programmazione (fine/inizio del campo)

LX1030745-UN-27JAN03

LX1030747-UN-27JAN03

LX1030746-UN-14JAN03

A - Interruttore ON/OFF HMS

B - Interruttore di registrazione e memorizzazione

C - Interruttore di programmazione

D - Spia luminosa HMS

E - Spia luminosa programma 1

F - Spia luminosa programma 2

Situazione iniziale: il trattore è in funzione sul campo, l'attrezzatura posteriore è abbassata, la trazione anteriore è attivata, la PTO posteriore è attivata.

	Fase	Segnale
1.	Premere l'interruttore (A)	Segnale acustico, la spia (D) si accende
2.	Premere l'interruttore (B)	Segnale acustico ogni 2 secondi, la spia (D) lampeggia
3.	Premere l'interruttore (C) su "1" o "2"	Le spie (E) o (F) lampeggiano
4.	Sollevamento dell'attrezzatura posteriore *
5.	Disattivazione della PTO posteriore *
6.	Disattivazione della trazione anteriore **
7.	Premere l'interruttore (B) **	Le spie (E) o (F) si spengono, la spia (D) resta accesa continuamente (non lampeggia)
* Il trattore deve essere guidato ad una velocità di almeno 0,5 km/h (0,31 mph). ** Questa fase deve essere eseguita con il trattore fermo (frizione premuta)

Situazione iniziale: il trattore è a fondo campo, l'attrezzatura posteriore è abbassata, la trazione anteriore è disattiva, la PTO posteriore è disattiva.

	Fase	Segnale
8.	Premere l'interruttore (B)	Segnale acustico ogni 2 secondi, la spia (D) lampeggia
9.	Premere l'interruttore (C) su "1" o "2"	Le spie (E) o (F) lampeggiano
10.	Abbassamento dell'attrezzatura posteriore *
11.	Attivazione della PTO posteriore *
12.	Attivazione della trazione anteriore **
13.	Premere l'interruttore (B) **	Le spie (E) o (F) si spengono, la spia (D) resta accesa continuamente (non lampeggia)
14.	Premere l'interruttore (A) **	Segnale acustico, spia (D) si spegne
* Il trattore deve essere guidato in avanti ad una velocità di almeno 0,5 km/h (0,31 mph). ** Questa fase deve essere eseguita con il trattore fermo (frizione premuta)

Esecuzione dei programmi memorizzati

LX1030745-UN-27JAN03

LX1030747-UN-27JAN03

LX1030746-UN-14JAN03

A - Interruttore ON/OFF HMS

B - Interruttore di registrazione e memorizzazione

C - Interruttore di programmazione

D - Spia luminosa HMS

E - Spia luminosa programma 1

F - Spia luminosa programma 2

NOTA: Per abilitare l'esecuzione dei programmi registrati, il trattore deve essere guidato a una velocità di almeno 0,5 km/h (0.31 mph).

Prima di eseguire programmi che prevedono le funzioni di trazione anteriore e/o della PTO, devono essere attivate la trazione anteriore e/o la PTO. L'HMS non può "attivare" fisicamente gli interruttori relativi.

Prima di avviare i programmi che includono le funzioni del sollevatore, posizionare le leve corrispettive nella posizione neutrale.

1. Premendo l'interruttore ON/OFF (A) si accende la spia luminosa HMS (D).

2. Per selezionare il programma desiderato, premere l'interruttore di programmazione (C) su "1" o "2". La spia luminosa programma (E) o (F) si accende. La spia si spegne non appena il programma è stato completato.
