Regolazione dei parafanghi fissi

I parafanghi devono essere regolati singolarmente. Sono possibili diverse posizioni di regolazione. L'inclinazione, la larghezza e l'altezza dei parafanghi possono essere regolate in funzione della dimensione dei pneumatici, della larghezza della carreggiata e dell'angolo di sterzata. Nel fare ciò, procedere nel modo seguente:

1.

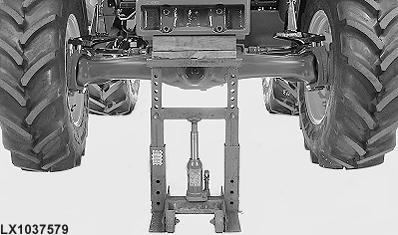

   LX1037579-UN-10MAR06


   LX1037580-UN-10MAR06

   Sollevare il lato anteriore del trattore in modo che l'assale per trazione anteriore possa ruotare liberamente.

---




2. Girare il volante in entrambe le direzioni e ruotare l'assale per determinare la posizione di montaggio del parafango più appropriata.

3. Regolare la posizione del parafango in modo che vengano assicurate le distanze minime (vedere illustrazione). È necessario escludere qualsiasi contatto con i componenti del trattore.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4.
   LX1037546-UN-21OCT05

   Regolare anche i fermi dello sterzo per assicurarsi che né la ruota né il parafango entrino in contatto con i componenti del trattore.

---

Serrare le viti alle coppie specificate:

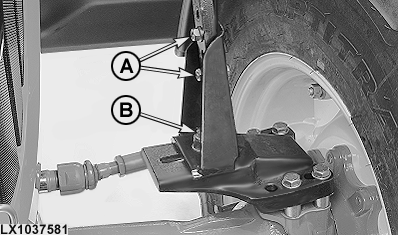

LX1037581-UN-10MAR06

A - Viti, supporto del parafango

B - Vite, base

Viti (A)..............	150 N˙m (110 lb-ft)
Vite (B)..............	200 N˙m (150 lb-ft)
