Attacco a comando idraulico

LX1031649
LX1031649-UN-03FEB03

LX1031664
LX1031664-UN-17FEB03

LX1031665
LX1031665-UN-17FEB03

LX1031666
LX1031666-UN-17FEB03

LX1031667
LX1031667-UN-17FEB03

1 - Attacco in posizione per l'aggancio del rimorchio

2 - Attacco in posizione di riposo

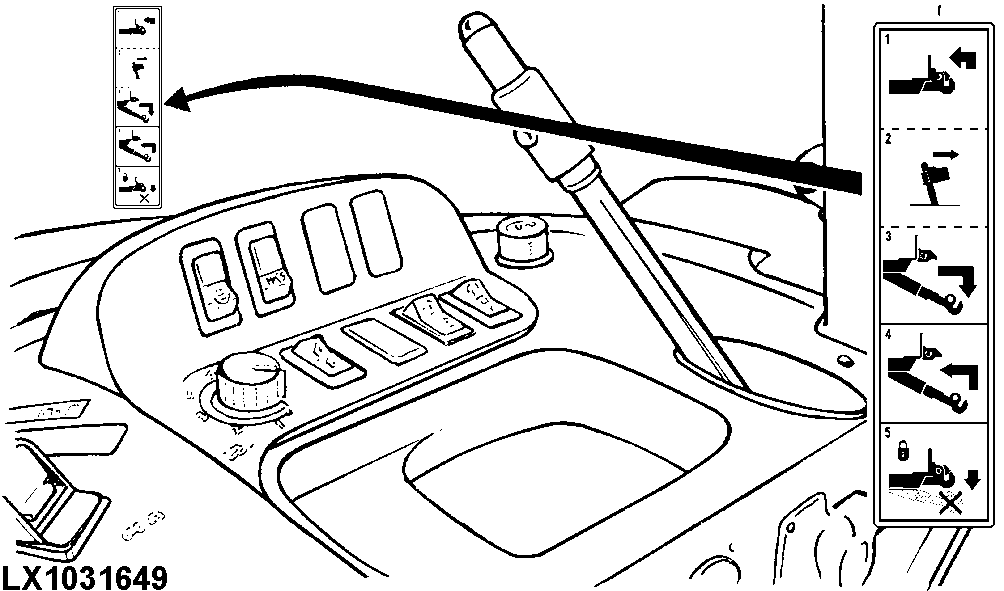

Questo tipo di attacco può essere azionato mediante i comandi del sollevatore e un distributore idraulico.

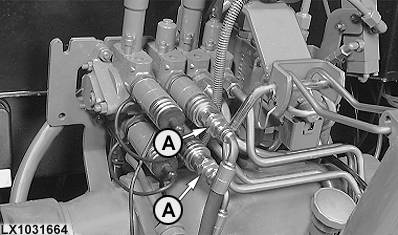

  1. Collegare i tubi idraulici (A) ai giunti ad attacco rapido ed avviare il motore.

  2. Sollevare al massimo le parallele.

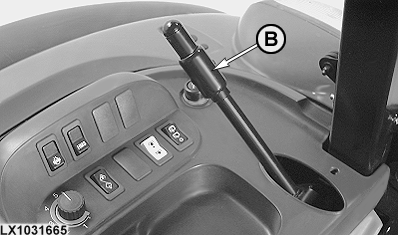

  3. Tirare la leva di rilascio (B) ed arrestare.

  4. Abbassare le parallele e la leva di rilascio (B) mentre le parallele si stanno ancora muovendo verso il basso (la leva resta in posizione aperta).

  5. Estendere completamente il gancio mediante il distributore idraulico.

  6. Abbassare le parallele/sollevatore all'altezza desiderata sotto l'occhione di traino del rimorchio.

  7. Sollevare le parallele ed inserire il gancio del sollevatore nell'occhione di traino del rimorchio. Sollevare al massimo le parallele.

  8. Ritrarre completamente il gancio tramite il distributore fino a farlo bloccare a fondo (la leva (B) ritorna alla posizione di partenza).

  9. Abbassare le parallele.

  10. Controllare che il sollevatore sia bloccato correttamente, cioè che non si abbassi quando le parallele vengono abbassate e non si estenda quando viene azionato il distributore idraulico.

IMPORTANTE: Se la leva di rilascio risulta difficile da inserire o il gancio non si blocca automaticamente (vedere i precedenti punti 3 o 8), far controllare al concessionario John Deere l'impostazione dei tiranti o del gancio dell'attacco a comando idraulico.



ATTENZIONE:

LX1031668
LX1031668-UN-17FEB03

Prima di partire, accertarsi che l'attacco sia completamente sollevato e bloccato, sia in verticale che in orizzontale.

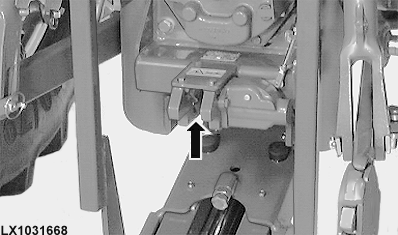

Con l'attacco abbassato, NON inserire MAI le mani nell'apertura di alloggiamento (vedere freccia). Pericolo di infortuni!

NOTA: I componenti dell'attacco a comando idraulico soggetti ad usura devono essere sottoposti a controllo ogni 250 ore (vedere "Manutenzione / ogni 250 ore"). Sostituirli se necessario.

I carichi verticali statici massimi consentiti ed i carichi di traino sono indicati nella sezione "Specifiche".

LX1031669
LX1031669-UN-17FEB03

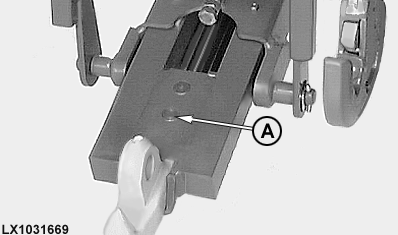

Il gancio dell'attacco a comando idraulico può essere sostituito con una barra di traino senza l'uso di attrezzi. Per fare ciò, estrarre la spina (A).

OU12401,0001A3B-39-20101018
