Funzionamento e calibrazione

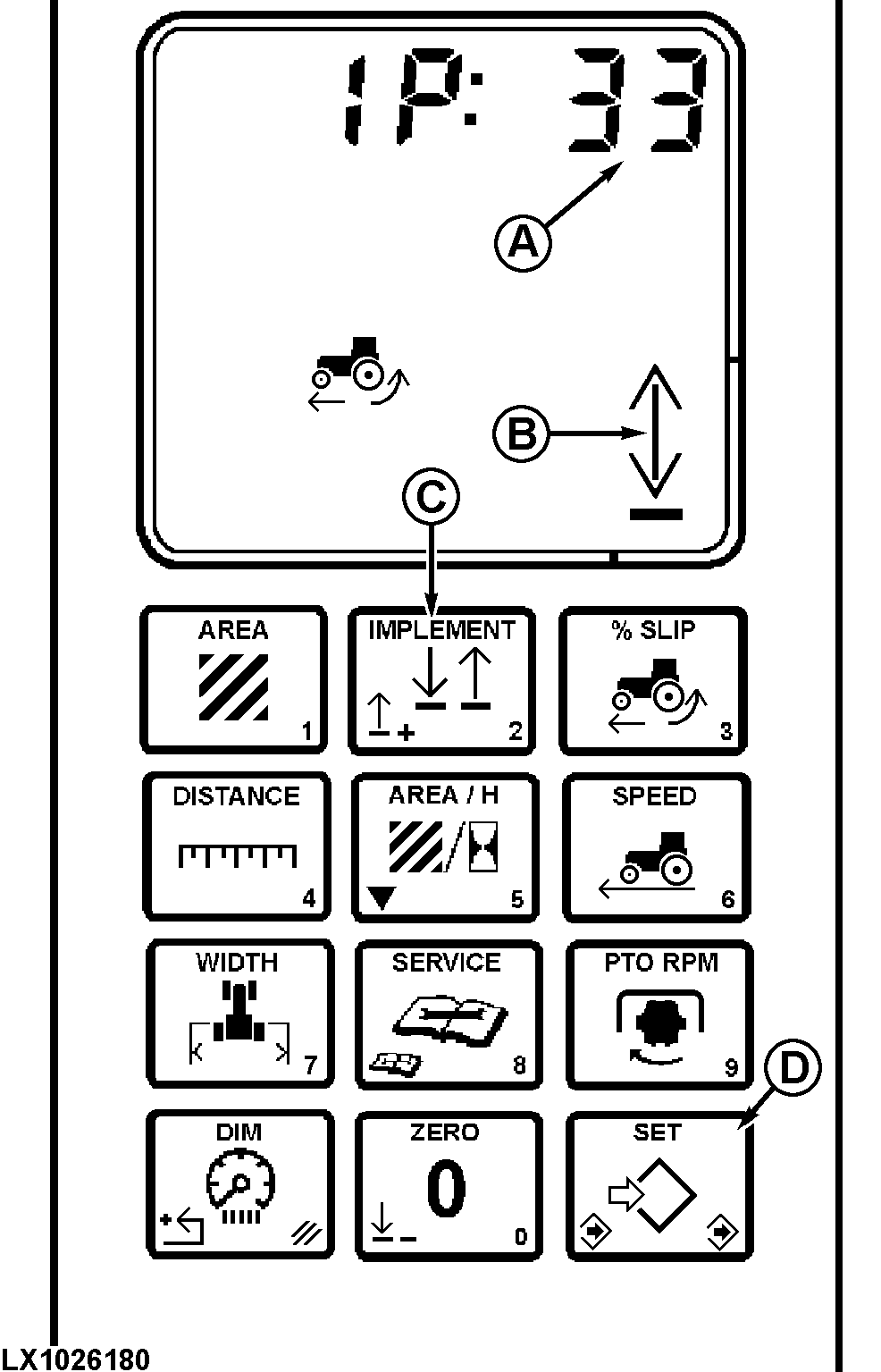

LX1026180-UN-29JAN02

A - Codice funzionale

B - Indicatore attrezzatura

C - Interruttore attrezzatura

D - Set/save (imposta/salva)

ATTREZZATURA (2)

Premendo il tasto ATTREZZATURA si modifica l'indicatore dell'attrezzatura (B) in posizione "alto" o "basso".

Quando la freccia dell'indicatore dell'attrezzatura punta verso il basso, tutte le funzioni di misurazione sono attive.

Calibrazione selettore attrezzatura

La procedura coordina la posizione della freccia indicatrice (B) con quella del sollevatore o del tasto associato alla posizione dell'attrezzatura.

Tenere premuto il tasto ATTREZZATURA per quattro secondi per modificare il codice di funzione (A).

Il display visualizza "IP" ed un codice di funzione (33, 40 o 255). Questo numero indica quale dispositivo è controllato dalla freccia dell'attrezzatura (B).

Sensore di posizione del sollevatore "33" (impostazione finecorsa sollevamento).

Commutatore dell'attrezzatura "40" sul touch pad.

Il primo movimento verso il basso "255" seleziona automaticamente quale dispositivo esterno deve controllare la freccia dell'indicatore attrezzatura (commutatore dell'attrezzatura o sensore di posizione del sollevatore).

NOTA: Potrebbe essere necessario premere il commutatore dell'attrezzatura (C) per modificare la freccia dell'indicatore (B).

Se il commutatore dell'attrezzatura (C) non controlla la freccia dell'indicatore, "40" non è stato selezionato come codice funzionale.

Per le applicazioni che utilizzano esclusivamente il sensore del sollevatore o il commutatore dell'attrezzatura, usare "33" o "40".

Uno "0" o qualsiasi altro numero diverso da quelli riportati sopra disattiva la funzione "Attrezzatura".

Premere SET (D, Imposta). Inserire 33, 40 o 255 usando il touch pad, premere quindi SAVE (D, salva).
