Cambio dell'olio motore

LX1030824-UN-30JAN03

LX1047126-UN-25AUG08

LX1049783-UN-12AUG10

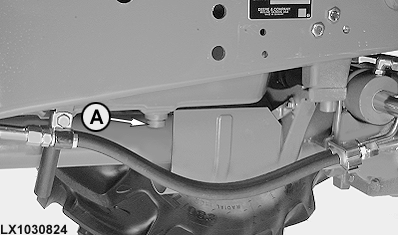

A - Tappo del foro di scarico

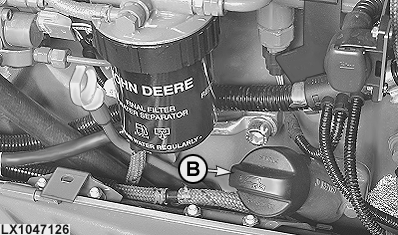

B - Bocchettone di riempimento

IMPORTANTE: Utilizzare un olio con viscosità adatta alle temperature di stagione.

NOTA: Il primo cambio dell'olio deve avvenire dopo le prime 100 ore di funzionamento. L'olio per il motore deve essere cambiato almeno una volta all'anno.

Scaricare l'olio quando è ancora caldo, ma con il motore fermo.

1. Spegnere il motore ed estrarre la chiave.

2. Togliere il tappo del foro di scarico (A).

3. Mentre il basamento si svuota, sostituire la cartuccia.

4. Reinstallare il tappo del foro di scarico e serrarlo a 50 N˙m (37 lb.-ft.). Usare un anello di tenuta nuovo.

5. Rifornire il basamento del motore con olio nuovo di viscosità appropriata, attraverso il bocchettone di riempimento (B). Vedere sezione Gasolio, lubrificanti, olio idraulico e refrigerante. La capacità è di circa 13 litri (3.4 U.S.gal.).

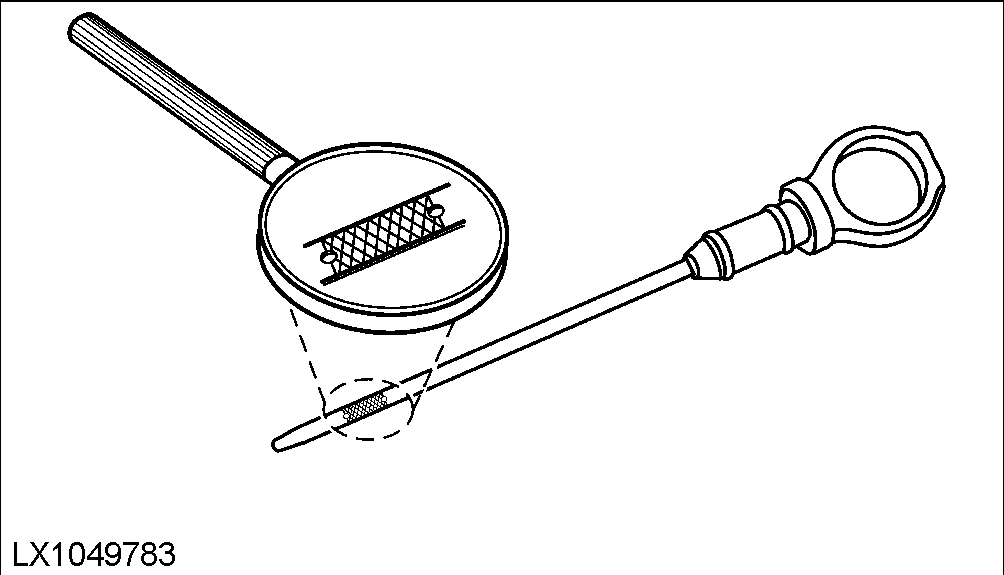

6. Controllare il livello dell'olio. Il livello dell'olio deve essere nella parte superiore dell'area tratteggiata sull'astina di livello. Rabboccare con olio, se necessario.

7. Far girare il motore per un breve periodo e controllare la tenuta alla base del filtro e del tappo del foro di scarico.

8. Arrestare il motore.

9. Controllare ancora il livello dell'olio. Il livello dell'olio deve essere oltre l'area tratteggiata sull'astina di livello.
