Controllo dell'usura del sollevatore manuale

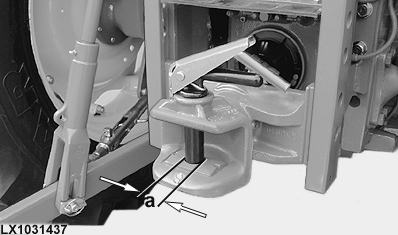

LX1031437-UN-24SEP03

ATTENZIONE: Sostituire con ricambi nuovi tutti i componenti che hanno raggiunto o superato il limite di usura.

Controllare il diametro (a) dello spinotto di attacco.

Spinotto di attacco — limite di usura o diametro minimo..............

29,0 mm (1.14 in.)

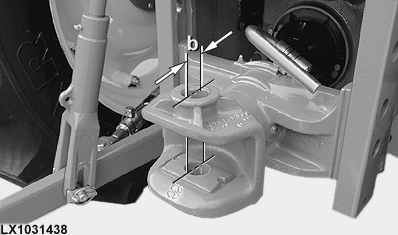

LX1031438-UN-24SEP03

Foro di attacco, base e sommità (nel senso di marcia) — limite di usura o diametro massimo ammesso (ovale)..............

35,0 mm (1.38 in.)

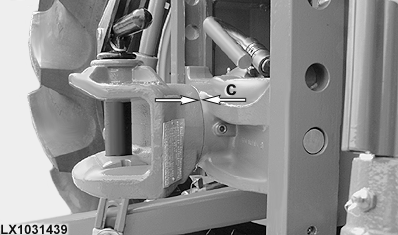

LX1031439-UN-29SEP03

Gioco massimo ammesso tra sollevatore e attacco — gioco..............

3,0 mm (0,12 in.)
