Controllo dell'usura del sollevatore manuale (solo per Italia e Spagna)

ATTENZIONE: I componenti la cui usura ha superato il limite devono essere sostituiti.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

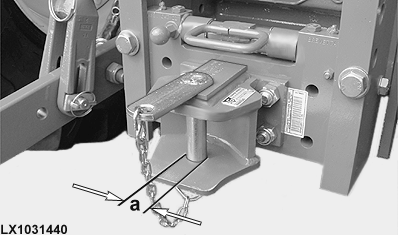

Controllare il diametro (a) dello spinotto di attacco.

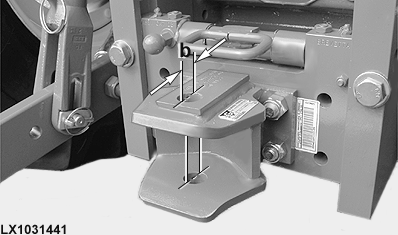

Controllare il diametro (b) del foro di attacco.

Specifiche per spinotti di attacco con un diametro nominale di 28,0 mm (1.10 in.)
Spinotto di attacco — limite di usura o diametro minimo..............	26,5 mm (1.04 in.)
Foro di attacco, base e sommità (nel senso di marcia) — limite di usura o diametro massimo ammesso (ovale)..............	31,0 mm (1.22 in.)

Specifiche per spinotti di attacco con un diametro nominale di 43,0 mm (1.69 in.)
Spinotto di attacco — limite di usura o diametro minimo..............	41,0 mm (1.61 in.)
Foro di attacco, base e sommità (nel senso di marcia) — limite di usura o diametro massimo ammesso (ovale)..............	46,0 mm (1.81 in.)
