Controllo dell'usura dell'attacco comandato a distanza

LX1031444-UN-23SEP03

Spinotto di attacco con fianchi diritti

LX1039100-UN-11JUL06

Spinotto di attacco a forma sferica

ATTENZIONE: I componenti la cui usura ha superato il limite devono essere sostituiti.

Controllare i diametri (a, b, c) dello spinotto di attacco.

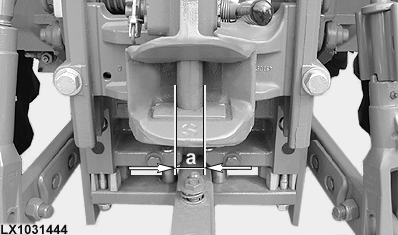

Spinotto di attacco con fianchi diritti — limite di usura o diametro minimo (a)..............	29,0 mm (1.14 in.)

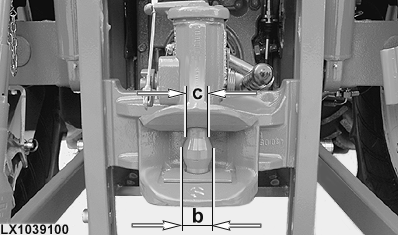

Spinotto di attacco a forma sferica — limite di usura o diametro minimo (b)..............	36 mm (1.42 in.)
Spinotto di attacco a forma sferica — limite di usura o diametro minimo (c)..............	27 mm (1.06 in.)

LX1039101-UN-11JUL06

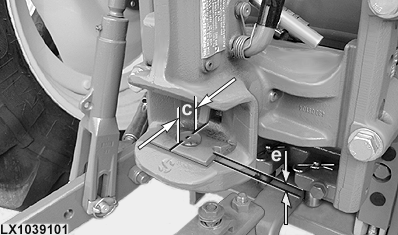

Controllare il diametro (c) del foro di attacco.

Foro di attacco, base (nel senso di marcia) — limite di usura o diametro massimo ammesso (c — ovale)..............

34,0 mm (1.33 in.)

Controllare lo spessore (e) della piastra antiusura.

Piastra antiusura — limite di usura o spessore minimo ammesso (e)..............

6,0 mm (0.24 in.)

LX1031442-UN-29SEP03

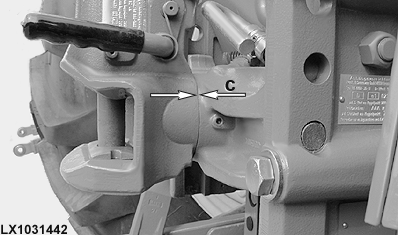

Gioco massimo ammesso tra sollevatore e attacco — gioco..............

3,0 mm (0.12 in.)
