Controllo dell'usura del gancio di traino dell'attacco a comando idraulico

LX1031446-UN-24SEP03

ATTENZIONE: I componenti la cui usura ha superato il limite devono essere sostituiti.

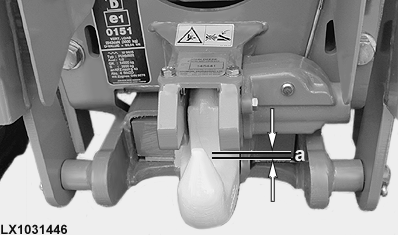

Controllare l'interstizio (a) nel punto di attacco.

Interstizio punto di attacco — distanza massima ammessa..............

10,0 mm (0.39 in.)

LX1041808-UN-27NOV06

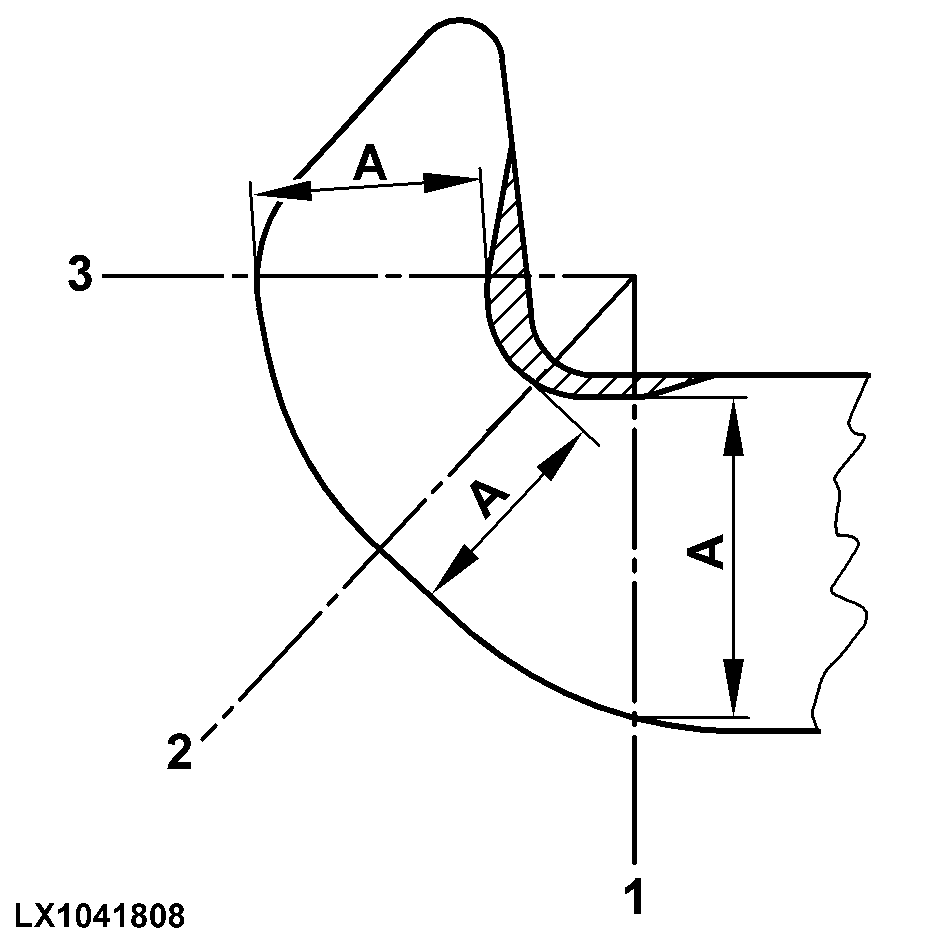

Se il valore "D" indicato sulla targhetta è uguale o minore di 65, rispettare le seguenti tolleranze di usura (A).

Diametro gancio di traino (D = 65 o meno) — Valore minimo (A), livello 1..............	43,5 mm (1.71 in.)
Valore minimo (A), diametro 2..............	42,0 mm (1.65 in.)
Valore minimo (A), diametro 3..............	40,5 mm (1.59 in.)

Se il valore "D" indicato sulla targhetta è maggiore di 65, rispettare le seguenti tolleranze di usura (A).

Rif.	Dimensione	Specifica
Diametro gancio di attacco (D = maggiore di 65)	Valore minimo (A), diametro 1	45,0 mm 1.77 in.

Diametro gancio di traino (D maggiore di 65) — Valore minimo (A), livello 1..............	45,0 mm (1.77 in.)
Valore minimo (A), diametro 2..............	43,5 mm (1.71 in.)
Valore minimo (A), diametro 3..............	42,0 mm (1.65 in.)
