Funzionamento generale e accesso alla modalità programmazione

Diagnosi con display digitale

LX1033539-UN-21NOV03

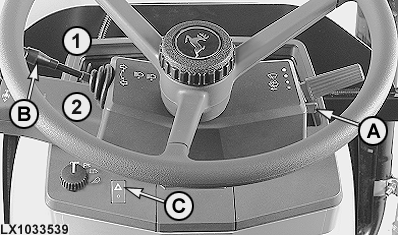

A - Interruttore scorrimento dati

B - Leva indicatori di direzione

C - Interruttore luci di avvertimento pericolo

1 - Indicatore di direzione ds.

2 - Indicatore di direzione sinistra

Funzionamento generale
	Trattore con display digitale senza HMS	Trattore con display digitale e HMS
Accesso alla modalità programmazione	Spostare l'interruttore principale nella posizione ON, attendere almeno 4 secondi e poi tirare e trattenere l'interruttore di scorrimento dati (A)
Selezione delle unità di comando	Spostare la leva (B) degli indicatori di direzione una volta in direzione 1 o 2, poi riportarla nella posizione originale	Spostare la leva (B) degli indicatori di direzione due volte in rapida successione in direzione 1 o 2, poi riportarla nella posizione originale
Conferma delle unità di comando	Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo
Uscita dall'unità di comando	Spostare la leva (B) degli indicatori di direzione verso il volante (lampeggio) per almeno 2 secondi
Selezione degli indirizzi (per incrementi di 1)	Spostare la leva (B) degli indicatori di direzione una volta in direzione 1 o 2, poi riportarla nella posizione originale	Spostare la leva (B) degli indicatori di direzione due volte in rapida successione in direzione 1 o 2, poi riportarla nella posizione originale
Selezione degli indirizzi (per incrementi di 10)	Spostare la leva (B) degli indicatori di direzione in direzione 1 o 2 e lasciarla in tale posizione
Selezione degli indirizzi (interruzione di un incremento di 10)	Disattivare la leva (B) degli indicatori di direzione
Accesso agli indirizzi di immissione (INP)	Spostare brevemente la leva (B) degli indicatori di direzione verso il volante (lampeggio)
Modifica di un indirizzo di immissione (InP)	Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo
Selezione delle informazioni (valore numerico)	Spostare la leva (B) degli indicatori di direzione una volta in direzione 1 o 2, poi riportarla nella posizione originale	Spostare la leva (B) degli indicatori di direzione due volte in rapida successione in direzione 1 o 2, poi riportarla nella posizione originale
Passaggio da una voce di informazione alla voce successiva (valori numerici)	Spostare brevemente la leva (B) degli indicatori di direzione verso il volante (lampeggio)
Salvataggio delle informazioni	Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo
Annullamento di una procedura	Spostare la leva (B) degli indicatori di direzione verso il volante (lampeggio) per almeno 2 secondi
Cancellazione dei codici di errore per diagnosi	Dopo che è apparso “CLr?” attivare e disattivare l'interruttore per le luci di avvertimento pericolo.

Display digitale

LX1028083-UN-11DEC01

LX1028091-UN-20DEC01

LX1028092-UN-20DEC01

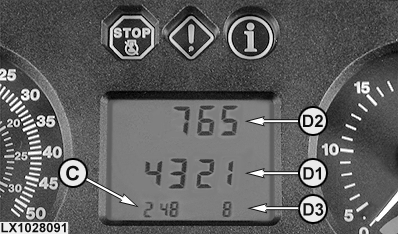

C - Indirizzo

D1 - Posizioni 1-4 sul display

D2 - Posizioni 5-7 sul display

D3 - Posizione 8 sul display

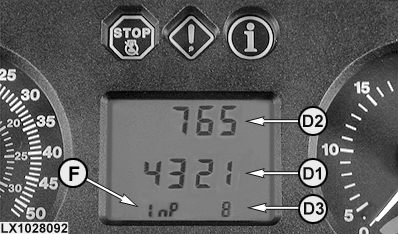

F - Indirizzo di immissione

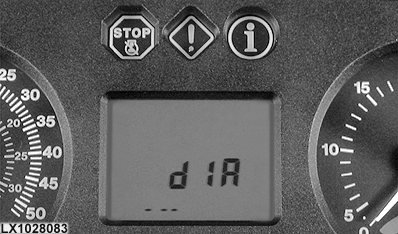

All'inizio sul display digitale compare "diA". La visualizzazione cambia quando viene selezionata e confermata un'unità di comando.

L'ultima riga (C) del display digitale mostra, a sinistra, l'indirizzo.

Se si tratta di un indirizzo di immissione, vengono visualizzati alternamente l'indirizzo e "InP" (F).

L'informazione è visualizzata nella riga centrale (D1). Se quattro cifre non sono sufficienti, possono essere visualizzate anche tre cifre nella prima riga (D2) e una cifra nell'ultima riga (D3). Un codice di errore per diagnosi costituito da 8 cifre (6 cifre prima dei decimali, 2 decimali) viene visualizzato come segue:

• Da sinistra verso destra, le prime quattro cifre vengono visualizzate nella posizione (D1)
• Le tre cifre successive appaiono nella posizione (D2)
• L'ultima cifra compare nella posizione (D3)

Diagnosi mediante il monitor delle prestazioni

LX1029025-UN-26APR02

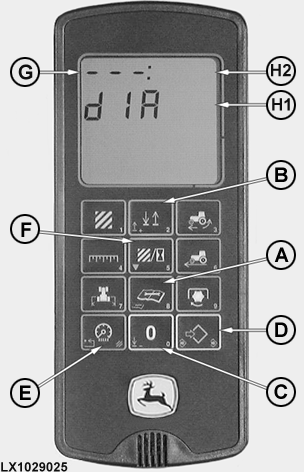

A - Tasto "Manutenzione"

B - Tasto "2" (SU)

C - Tasto "0" (GIÙ)

D - Tasto "Set/Save" (imposta/salva)

E - Tasto "Clear" (Cancella)

F - Tasto "5"

G - Indirizzo

H1 - Informazione (posizioni 1 - 5)

H2 - Informazione (posizioni 6 - 8)

Funzionamento generale
Accesso alla modalità programmazione	Spostare l'interruttore principale nella posizione "ON", attendere almeno 8 secondi e poi premere e tenere premuto il tasto "Manutenzione" (A)
Selezione delle unità di comando	Premere il tasto "2" (B) o il tasto "0" (C).
Conferma delle unità di comando	Premere il tasto "Set/Save" (D)
Uscita dall'unità di comando	Premere il tasto "Clear" (E)
Selezione degli indirizzi (per incrementi di 1)	Premere il tasto "2" (B) o il tasto "0" (C).
Selezione degli indirizzi (per incrementi di 10)	Premere e tenere premuto il tasto "2" (B) o "0" (C).
Accesso a un indirizzo di immissione (InP)	Premere il tasto "5" (F)
Modifica di un indirizzo di immissione (InP)	Premere il tasto "Set/Save" (D)
Selezione dell'informazione (dati in cifre)	Premere i tasti numerici
Salvataggio delle informazioni	Premere il tasto "Set/Save" (D)
Annullamento di una procedura	Premere il tasto "Clear" (E)
Cancellazione dei codici di errore per diagnosi	Dopo che è apparso "CLr?" premere il tasto "Set/Save" (D)

LX1028094-UN-20DEC01

LX1028095-UN-20DEC01

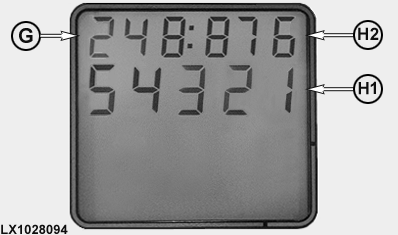

G - Indirizzo

H1 - Informazione (posizioni 1 - 5)

H2 - Informazione (posizioni 6 - 8)

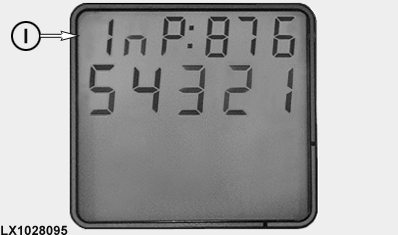

I - Indirizzo di immissione

Display

La prima riga del display è divisa in due dal segno “:” (due punti).

Le tre cifre a sinistra dei due punti indicano l'indirizzo (G).

Se si tratta di un indirizzo di immissione, vengono visualizzati alternamente l'indirizzo e "InP" (I).

L'ultima riga contiene le informazioni (H1). Se cinque cifre non sono sufficienti, possono essere visualizzate anche le tre cifre nella prima riga, a destra dei due punti (H2). Un codice di errore per diagnosi costituito da 8 cifre (6 cifre prima dei decimali, 2 decimali) viene visualizzato come segue:

• Da sinistra verso destra, le prime cinque cifre vengono visualizzate nella posizione (H1)
• Le tre cifre successive appaiono nella posizione (H2)

Accesso alla modalità programmazione

LX1026535-UN-27APR01

Con il display digitale:

L'interruttore principale (a chiave) deve rimanere in posizione "IGN" per più di 4 secondi. Azionare l'interruttore di scorrimento dati (RMS) (A) e tenerlo premuto finché il display non passa a “Dia”.

• OK: Andare a "Accesso agli indirizzi e ai codici di errore per diagnosi".
• NON OK: Rivolgersi al concessionario.

LX1026536-UN-27APR01

L'interruttore principale (a chiave) deve rimanere in posizione "IGN" per più di 8 secondi. Mantenere premuto il tasto "Manutenzione" fino a che sul display non compare Dia.

• OK: Andare a "Accesso agli indirizzi e ai codici di errore per diagnosi".
• NON OK: Rivolgersi al concessionario.
