Spie luminose e display
Spie luminose

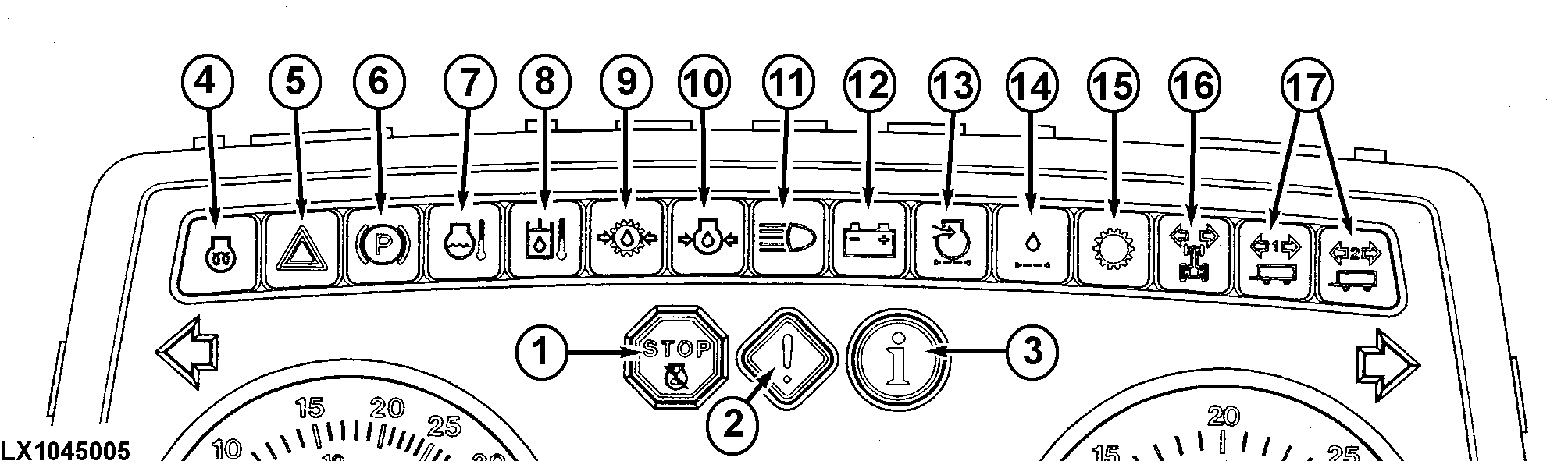

LX1045005-UN-05AUG08
1 - La spia rossa "STOP" lampeggia quando si verifica un guasto di una certa gravità (le spie 7, 8, 9 o 10 si illuminano). Arrestare IMMEDIATAMENTE il motore e determinare la causa del guasto.
2 - La spia gialla "ATTENZIONE" lampeggia quando si illuminano le spie 7, 8, 12, 13 o 14 e quando il freno di stazionamento è inserito a motore in moto e la leva del senso di marcia si trova in una posizione diversa dalla neutrale.
3 - Questa spia lampeggia quando si guasta un componente elettrico della trasmissione o del sistema idraulico. Consultare il proprio concessionario John Deere.
4 - La spia resta accesa mentre il dispositivo ausiliario elettrico di avviamento è attivato.
5 - Questa spia lampeggia quando vengono attivate le luci di avvertimento pericolo.
6 - Questa spia si illumina quando il freno a mano è inserito e il motore è in moto. In aggiunta, può essere installato un dispositivo di avvertimento acustico.
7 - Questa spia si illumina quando la temperatura del liquido di raffreddamento è troppo alta.
8 - Questa spia luminosa si accende quando la temperatura dell'olio per trasmissione/idraulico è troppo alta.
9 - Questa spia luminosa si accende quando la temperatura dell'olio per trasmissione/idraulico è troppo bassa. Consultare il proprio concessionario John Deere.
10 - Se la spia luminosa della pressione dell'olio motore è accesa quando il motore è in moto, arrestare il motore e controllare il livello dell'olio.
11 - La spia luminosa dei fari abbaglianti si accende quando i fari anteriori vengono attivati come abbaglianti.
12 - Se la spia luminosa dell'alternatore è accesa quando il motore è in moto, significa che è stato rilevato un guasto all'alternatore. Controllare i cavi dell'alternatore. Se necessario, fare controllare l'alternatore dal concessionario John Deere.
13 - Se la spia luminosa del filtro dell'aria è accesa quando il motore è in moto, significa che è necessario pulire o sostituire la cartuccia filtrante.
14 - Questa spia luminosa si accende se il filtro dell'olio della trasmissione è intasato o se la temperatura dell'olio è troppo bassa.
15 - Questa spia si accende se si verifica un guasto nella trasmissione.
16 - Questa spia luminosa comincia a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo del trattore.
17 - Queste spie luminose cominciano a lampeggiare quando vengono attivati gli indicatori di direzione o luci di avvertimento pericolo del rimorchio.
Prova lampadine: appena si avvia il motore, tutte le spie devono accendersi per circa 1 secondo. Se ciò non avviene, potrebbe esserci una lampadina difettosa o un fusibile bruciato. Controllare e sostituire le parti eventualmente difettose.
Le spie luminose devono spegnersi appena il motore si è avviato.
Ulteriori spie luminose
LX1045006-UN-05AUG08
La spia (A) non è in uso.
La spia (B) si accende quando viene azionato l'interruttore di preselezione della PTO posteriore.
La spia (C) si accende quando si inserisce la PTO anteriore.
La spia (D) si accende quando si inserisce il bloccaggio del differenziale.
La spia (E) si accende quando è inserita la trazione anteriore.
La spia (F) si accende quando è inserita la PTO posteriore.
La spia (G) si accende quando è selezionato il programma 1 di HMS.
La spia (H) si accende quando è selezionato il programma 2 di HMS.
Le spie (J) indicano il regime prescelto della PTO. Il numero e la disposizione delle spie variano in funzione del modello del trattore.
La spia (K) si accende quando HMS è selezionato.
La spia (L) non è in uso.
La spia (M) non è in uso.
La spia (N) si accende quando si inserisce il comando Cruise.
NOTA: La PTO non funziona se è già inserita quando viene avviato il motore. In questo caso è necessario disinserire e reinserire la PTO perché cominci a girare.
Indicatore del livello del combustibile

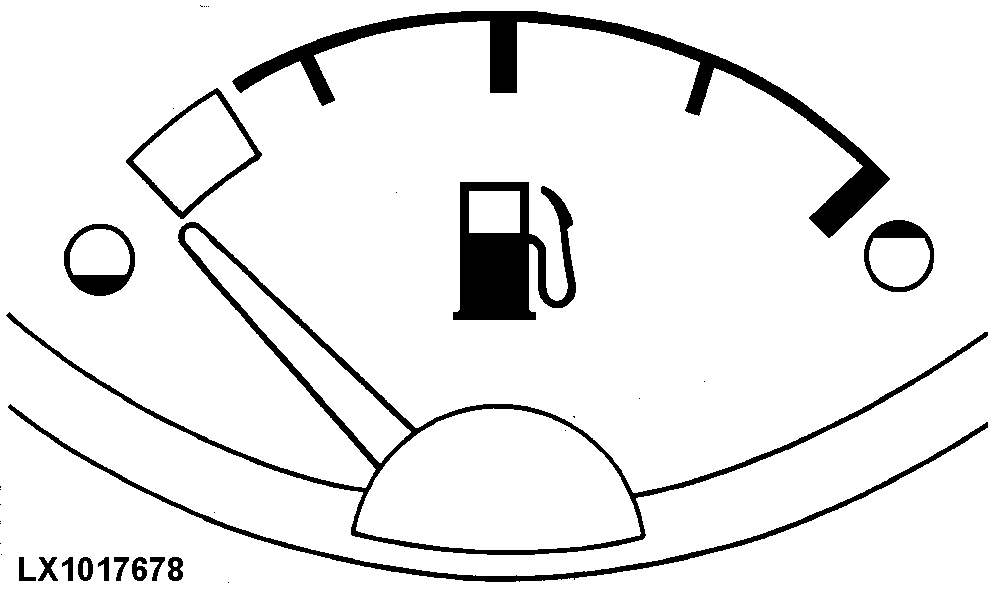

LX1017678-UN-01OCT97
L'indicatore di livello del combustibile indica la quantità di combustibile presente nel serbatoio, da "pieno" a "vuoto" (fine del settore rosso). Quando l'indice entra nel settore rosso, restano ancora circa 35 litri (9.2 U.S. gal.).
NOTA: Non arrivare mai ad avere il serbatoio completamente vuoto, altrimenti occorrerà disaerare il sistema del combustibile.
Indicatore temperatura liquido di raffreddamento

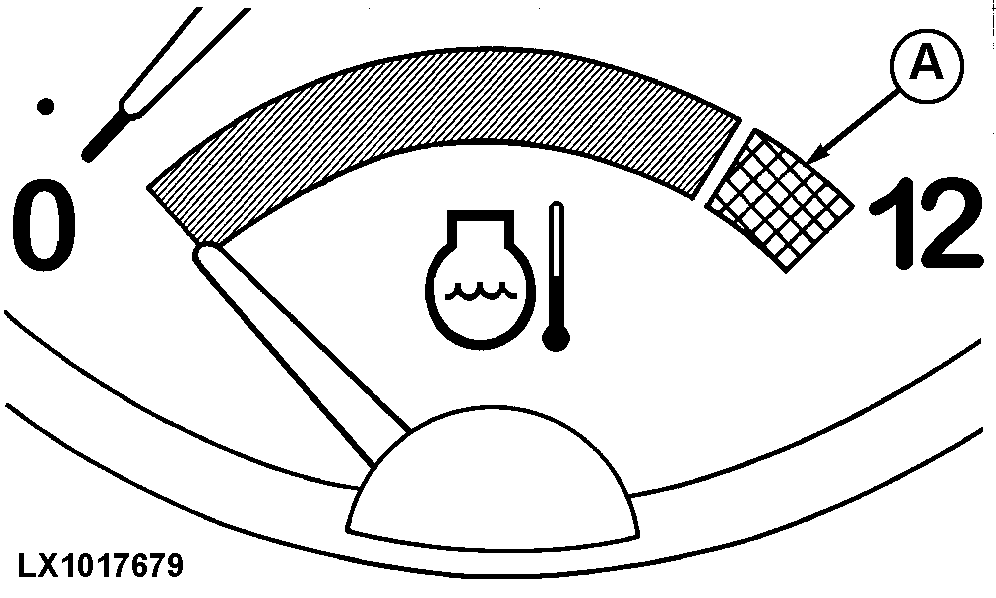

LX1017679-UN-01OCT97
Se l'ago dell'indicatore del liquido di raffreddamento si sposta nel settore rosso (A), significa che il motore si sta surriscaldando. Ridurre subito il carico o scalare di marcia. Se l'ago rimane nel settore rosso, arrestare il motore e determinare la causa del surriscaldamento (basso livello del liquido di raffreddamento, radiatore o schermo sporchi).
Display digitale

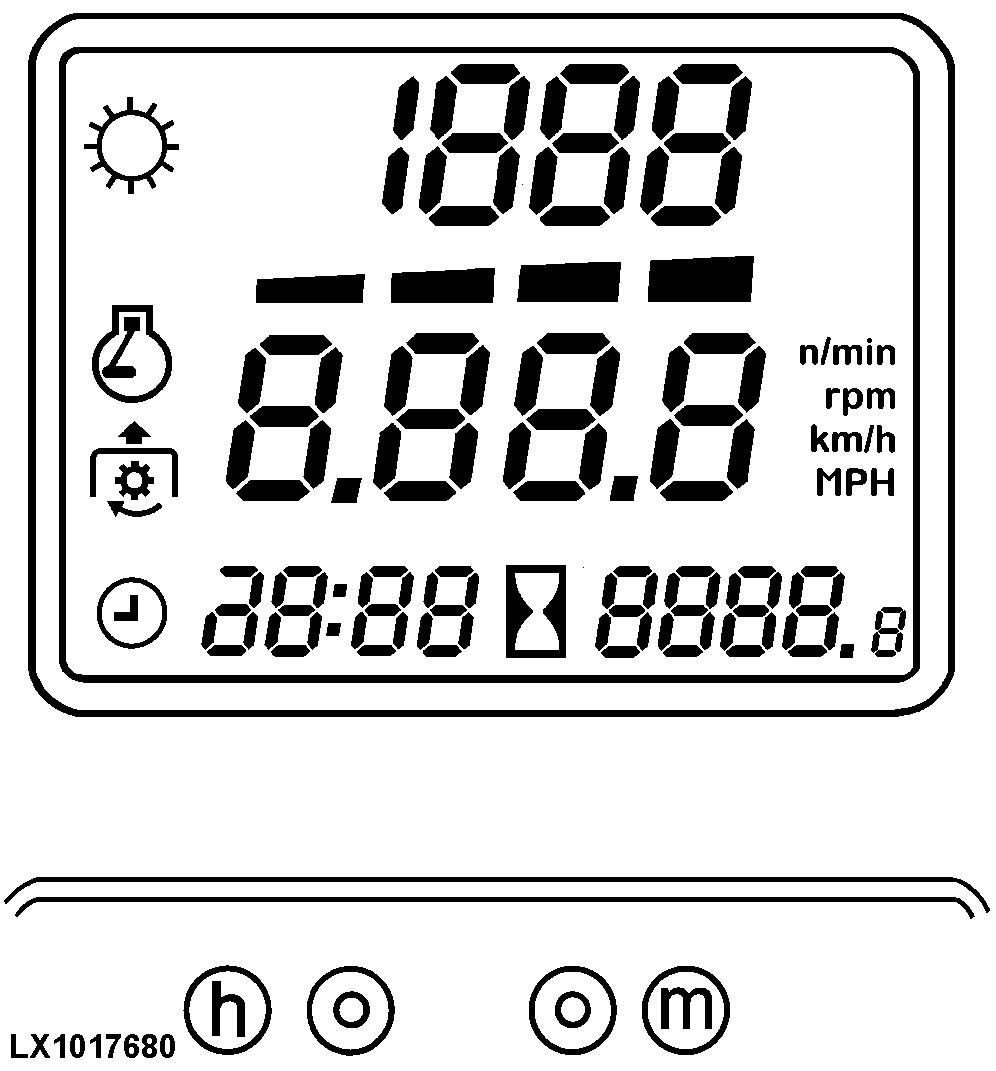

LX1017680-UN-01OCT97

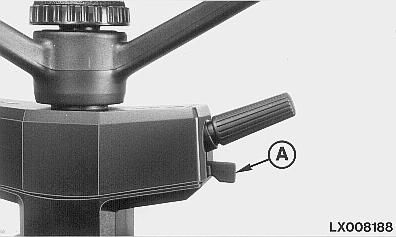

LX008188-UN-10AUG94
Il display digitale può indicare la velocità di spostamento, il regime del motore e della PTO, nonché l'ora (orologio) e le ore di funzionamento. Mostra anche quale marcia è selezionata.
Dopo l'accensione, il display mostra le ore di funzionamento e, quando il trattore inizia a muoversi, mostra la velocità di spostamento.
Il pulsante per lo scorrimento dei dati (A) cambia la visualizzazione da un tipo di dato a quello successivo.
Visualizzazione velocità di spostamento

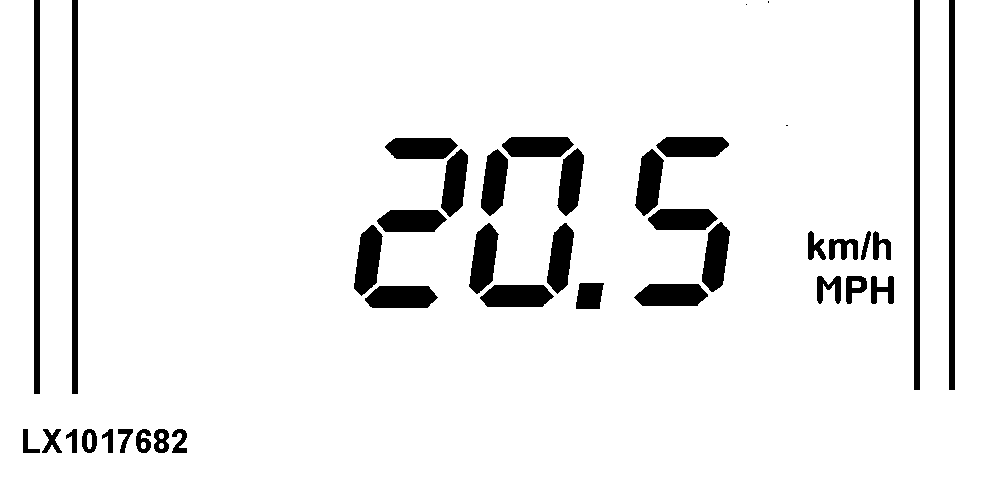

LX1017682-UN-01OCT97
Sul display appare "km/h" o "MPH" e viene visualizzata la velocità di spostamento.
Visualizzazione regime motore

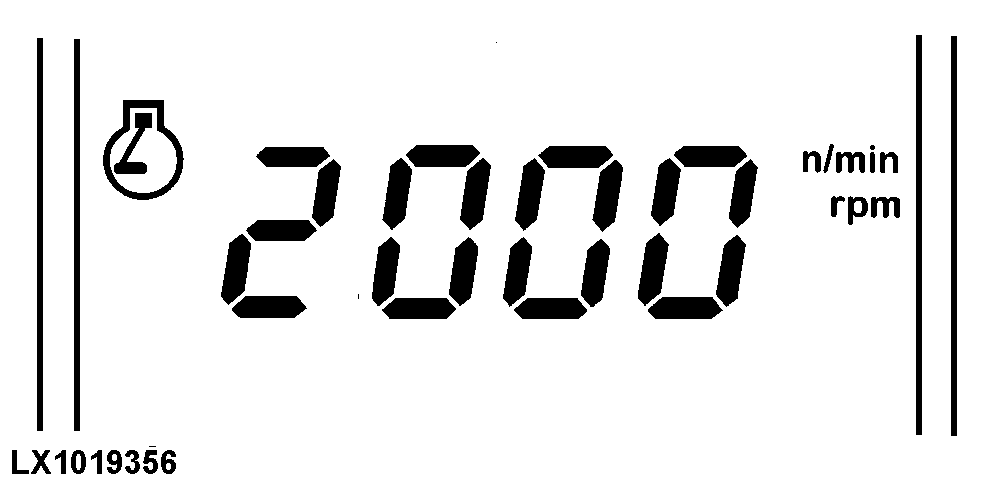

LX1019356-UN-21APR98
Se appare il simbolo del motore, il dato visualizzato si riferisce al regime del motore.
Visualizzazione regime della PTO

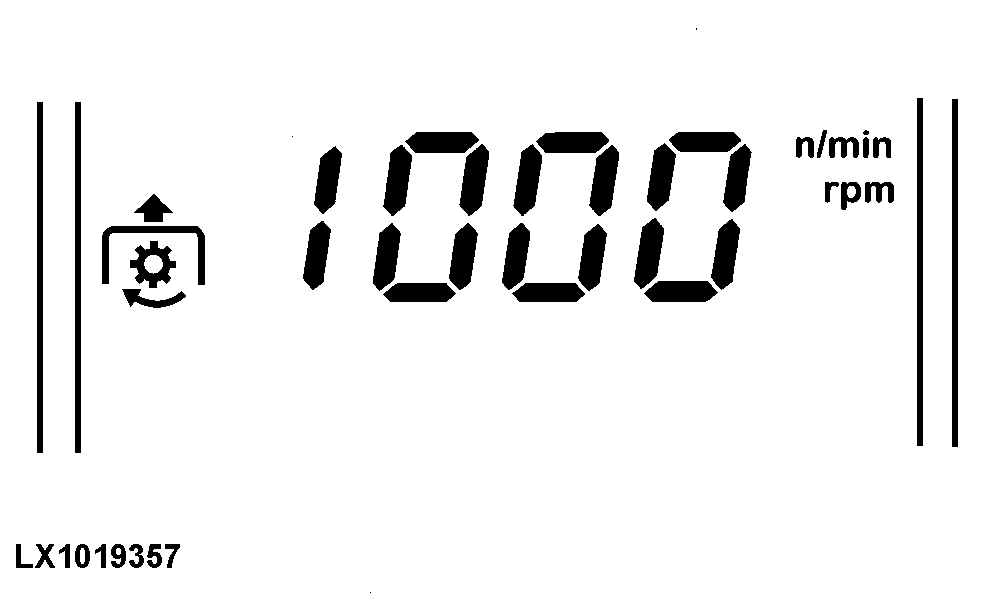

LX1019357-UN-21APR98
Appare il simbolo della PTO. Il valore visualizzato si riferisce al regime della PTO.
NOTA: Se il regime della PTO supera i 620 giri/min a motore in moto, questo dato viene mostrato in modo intermittente (lampeggio) indipendentemente dalla PTO selezionata. Ciò avverte del potenziale pericolo nel caso si stia utilizzando una PTO da 540 giri/min. Sui trattori con indicatore Dual Gauge Plus II viene anche indicato il codice 140. Anche la spia di ATTENZIONE lampeggia. Per arrestare l'intermittenza del dato, azionare l'interruttore di scorrimento dati. Il dato smette automaticamente di lampeggiare quando il regime della PTO scende sotto i 590 giri/min.
Visualizzazione orario (orologio)

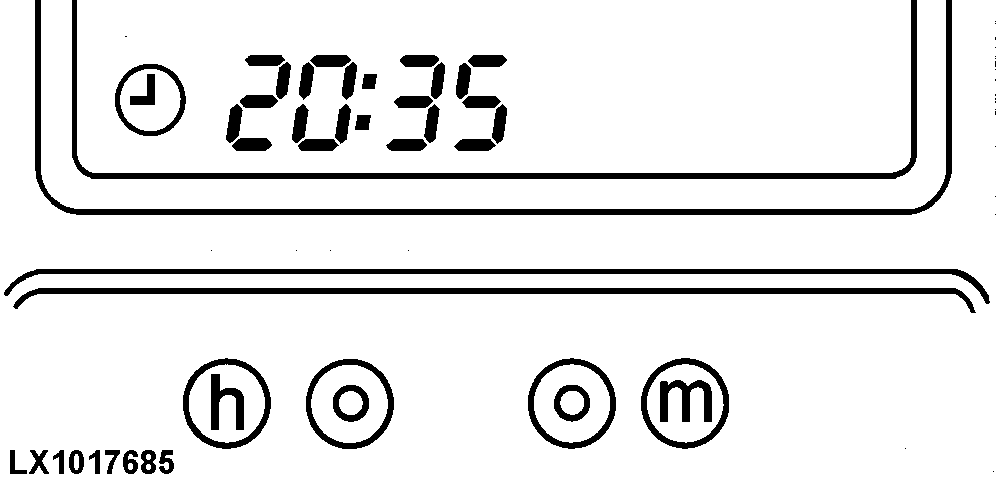

LX1017685-UN-01OCT97
Appare il simbolo dell'orologio insieme all'ora del giorno. L'orario può essere impostato mediante i due tasti sotto il display.
Visualizzazione ore di funzionamento

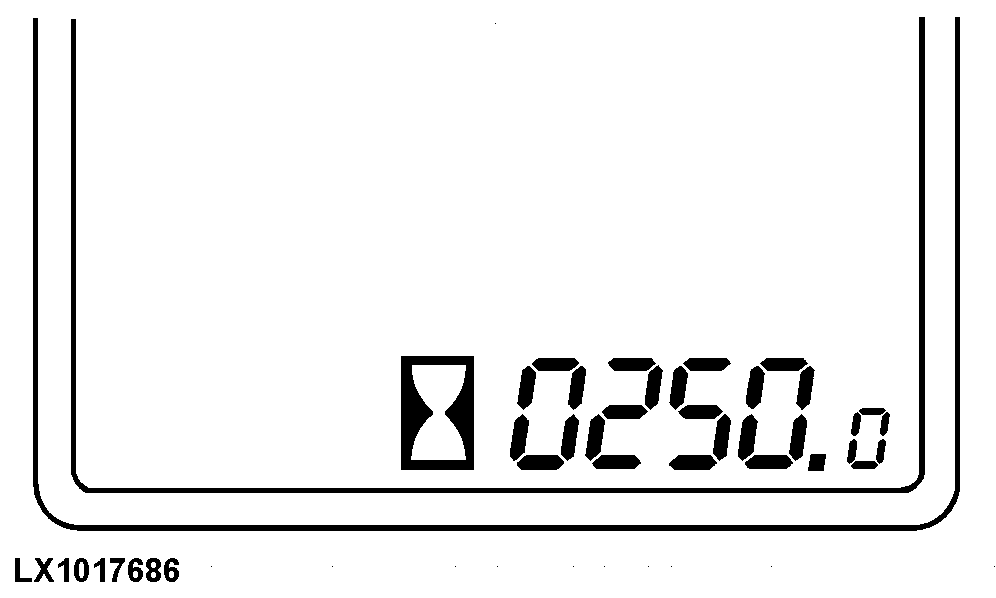

LX1017686-UN-01OCT97
Quando si inserisce l'accensione, il display mostra le ore di funzionamento del motore.
Visualizzazione selezione marcia

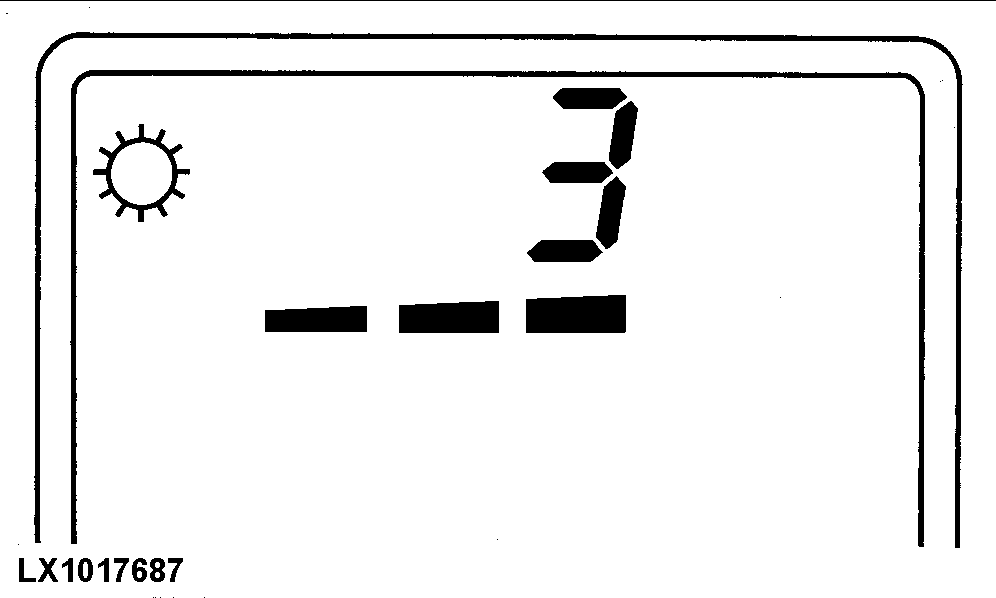

LX1017687-UN-01OCT97
Appare il simbolo della trasmissione e insieme viene indicata la marcia attualmente inserita.
Inoltre, viene visualizzato il senso di marcia selezionato.
|
OU12401,0001BE2-39-20090912 |
