Attacco a tre punti anteriore

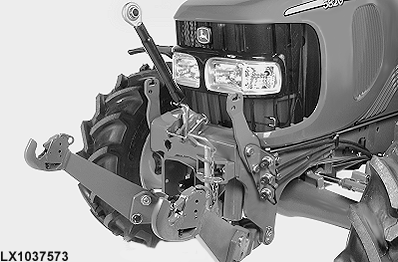

LX1037573-UN-10MAR06

L'attacco a tre punti può essere azionato mediante il distributore idraulico I.

Bloccaggio ganci delle parallele

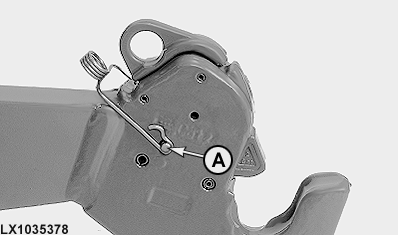

LX1035378-UN-18JAN05

A - Kit di componenti per bloccaggio

ATTENZIONE: Se vengono attaccate delle attrezzature con carichi asimmetrici (ad esempio l'apparato falciante montato lateralmente) o se si guida in aree con presenza di cespugli alti e alberi (ad esempio se si lavora in un bosco), le parallele devono essere bloccate per evitare aperture involontarie.

Usare il kit di componenti per bloccaggio John Deere AL165485 su entrambi i ganci di attacco.

Posizioni delle parallele

LX1035379-UN-16SEP04

LX1035380-UN-16SEP04

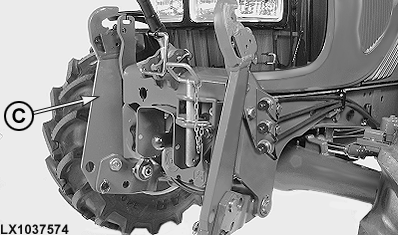

LX1037574-UN-10MAR06

A - Parallele con flottazione verticale

B - Parallele bloccate

C - Parallele in posizione di trasporto

Valvola multipla

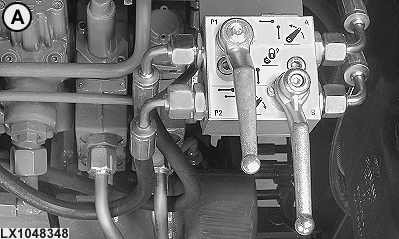

LX1048348-UN-15JUN09

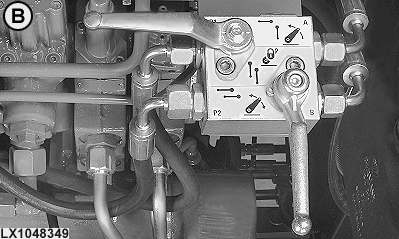

LX1048349-UN-15JUN09

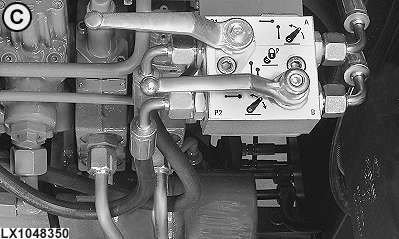

LX1048350-UN-15JUN09

A - Flusso olio bloccato

B - Sollevamento con pressione olio

C - Sollevamento e abbassamento con pressione olio

La valvola multipla addizionale consente le seguenti impostazioni:

• Flusso dell'olio bloccato (A)
• Sollevamento con pressione dell'olio, abbassamento sfruttando il peso dell'attrezzatura (B)
• Sollevamento e abbassamento con pressione dell'olio (C)

ATTENZIONE: Se il distributore idraulico I è dotato di attacchi addizionali verso il retro (per l'azionamento delle attrezzature posteriori), la valvola multipla deve essere bloccata (A) prima di azionare le attrezzature posteriori mediante il distributore idraulico I.

NOTA: Quando si usa una catena per limitare l'altezza di taglio su un apparato falciante, evitare danni selezionando l'impostazione (B). Inoltre, per abbassare l'apparato falciante impostare il distributore idraulico I sulla posizione di flottazione.

Attacchi

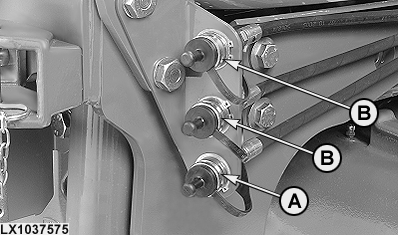

LX1037575-UN-10MAR06

A - Attacco distributore idraulico I

B - Attacchi distributori idraulici II/III

La pressione dell'olio è disponibile all'attacco (A) quando il sollevatore viene alzato.

Gli attacchi (B) vengono forniti di olio tramite i distributori idraulici II o III.

ATTENZIONE: I distributori idraulici II o III non devono essere dotati di attacchi addizionali verso il retro.

ATTENZIONE: La pressione massima del sistema idraulico è di 20000 kPa (200 bar; 2900 psi). Per garantire la sicurezza e il funzionamento corretto del sistema, usare esclusivamente parti originali John Deere.

Gli attacchi consentono di collegare e scollegare il tubo idraulico solo in assenza di pressione. Per il giunto di attacco (A) ciò significa che il sollevatore anteriore deve essere abbassato.

Per collegare il giunto del tubo, premerlo decisamente dentro l'attacco.

Per scollegare il tubo, tirarlo con decisione.

Staffe per sospensione dell'apparato falciante (se presente)

LX1037576-UN-10MAR06

A - Apertura per catena

B - Foro per molla

L'apertura (A) consente l'attacco della catena per il limite di altezza di taglio.

NOTA: In questo caso, evitare danni selezionando l'impostazione (B) per la valvola multipla. Inoltre, per abbassare l'apparato falciante impostare il distributore idraulico I sulla posizione di flottazione.

Il foro (B) consente l'attacco della molla di sospensione.

Sicurezza

ATTENZIONE: Quando si usa il sollevatore anteriore, è importante rispettare i carichi massimi ammessi sull'assale e la capacità di carico dei pneumatici.

ATTENZIONE: Un'attrezzatura montata anteriormente influenza negativamente le caratteristiche di guida del trattore. Maneggiare il veicolo secondo la diversa dinamica di guida del trattore.

ATTENZIONE: Quando il trattore viene lasciato incustodito, abbassare sempre a terra le attrezzature montate anteriormente.

ATTENZIONE: Prima di collegare l'attrezzatura a uno degli attacchi rapidi anteriori, abbassare a terra le attrezzature montate anteriormente e arrestare il motore.

ATTENZIONE: Quando si lascia l'azienda agricola o i campi e si conduce il veicolo su strada e ci si trova in prossimità di incroci, tenere sempre presente che le dimensioni della parte anteriore del trattore sono cambiate. In caso di dubbio, chiedere l'assistenza di una seconda persona.

ATTENZIONE: Rispettare le norme stradali per quanto riguarda i requisiti di illuminazione. I fari anteriori e gli indicatori di direzione potrebbero venire nascosti dall'attrezzatura montata anteriormente. In questo caso, utilizzare luci addizionali.

ATTENZIONE: Ripiegare il sollevatore anteriore quando non viene utilizzato.
