Calcolo dello scaricamento massimo consentito sull'attacco per rimorchio

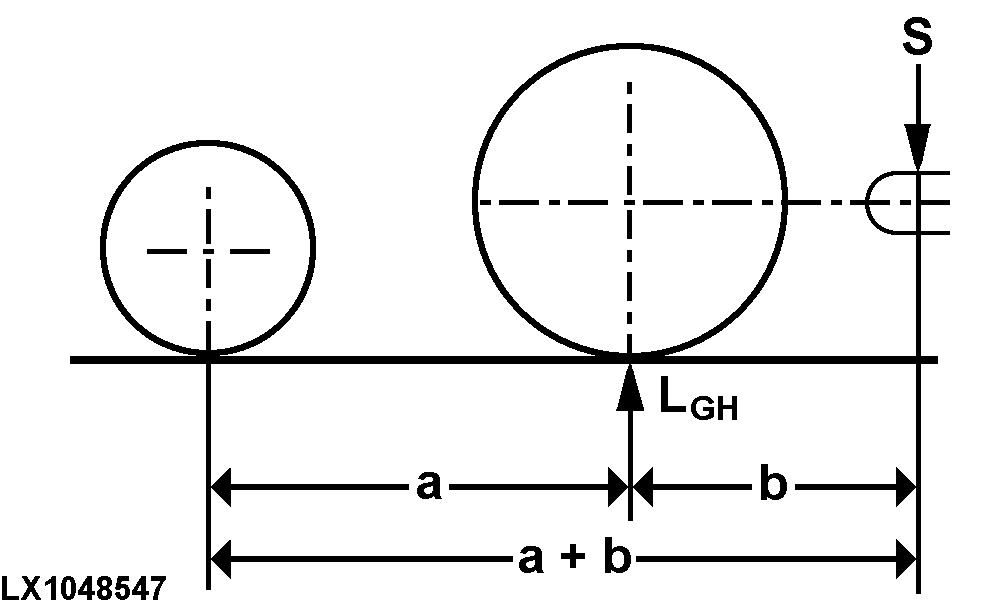

LX1048547-UN-20JUL09

Calcolo dello scaricamento massimo consentito sull'attacco per rimorchio in relazione all'indice di carico (LI, Load Index)

• L'indice di carico è riportato sul fianco del pneumatico. Se l'indice non è riportato, fare riferimento alla capacità di carico del pneumatico indicata dal produttore dello stesso.
• L'indice di carico è indicato insieme all'indice di velocità (SI, Speed Index).
• Di regola, la capacità di carico del pneumatico espressa in kg può essere ricavata direttamente dall'LI; vedere la tabella seguente:

LI	kg	LI	kg	LI	kg	LI	kg
90..............	600	111..............	1090	132..............	2000	153..............	3650
91..............	615	112..............	1120	133..............	2060	154..............	3750
92..............	630	113..............	1150	134..............	2120	155..............	3875
93..............	650	114..............	1180	135..............	2180	156..............	4000
94..............	670	115..............	1215	136..............	2240	157..............	4125
95..............	690	116..............	1250	137..............	2300	158..............	4250
96..............	710	117..............	1285	138..............	2360	159..............	4375
97..............	730	118..............	1320	139..............	2430	160..............	4500
98..............	750	119..............	1360	140..............	2500	161..............	4625
99..............	775	120..............	1400	141..............	2575	162..............	4750
100..............	800	121..............	1450	142..............	2650	163..............	4875
101..............	825	122..............	1500	143..............	2725	164..............	5000
102..............	850	123..............	1550	144..............	2800	165..............	5150
103..............	875	124..............	1600	145..............	2900	166..............	5300
104..............	900	125..............	1650	146..............	3000	167..............	5450
105..............	925	126..............	1700	147..............	3075	168..............	5600
106..............	950	127..............	1750	148..............	3150	169..............	5800
107..............	975	128..............	1800	149..............	3250	170..............	6000
108..............	1000	129..............	1850	150..............	3350	171..............	6150
109..............	1030	130..............	1900	151..............	3450	172..............	6300
110..............	1060	131..............	1950	152..............	3550	173..............	6500

Come regola generale, l'indice di velocità A8 implica una velocità massima di 40 km/h (25 mph), mentre l'indice di velocità B implica una velocità massima di 50 km/h (31 mph). Se l'SI è diverso, seguire le istruzioni del produttore.

Calcolare lo scaricamento massimo sull'attacco per rimorchio come segue:

S =	(Hmax - LGH) * a a + b	, dove
Hmax. =	valore minore ottenuto dal doppio della capacità di carico del pneumatico sull'assale posteriore e il carico massimo consentito sull'assale posteriore in kg
LGH =	peso in kg che agisce sul terreno attraverso le ruote posteriori (da determinare a seconda del peso)
a =	passo ruote (distanza orizzontale tra gli assali anteriore e posteriore)
b =	sporgenza posteriore (distanza orizzontale tra il centro dell'assale posteriore e il centro del punto d'attacco)

Esempio di calcolo dello scaricamento massimo dell'attacco per rimorchio:

Ammesso che:	Peso a vuoto sull'assale posteriore LGH = 1800 kg
	Passo ruote a = 2100 mm
	Sporgenza b = 600 mm
	Contrassegno pneumatico = 130A8
	Velocità massima ammessa del trattore = 40 km/h (25 mph)
	Carico consentito su assale posteriore = 3500 kg
	Hmax. = 3500 kg (1900 kg * 2 = 3800 kg, carico assale posteriore = 3500 kg)
S =	(3500 kg - 1800 kg) * 2100 mm 2100 mm + 600 mm	= 1322 kg

ATTENZIONE: Almeno il 20% del peso a vuoto totale del veicolo deve essere sull'assale anteriore.

Lo scaricamento dell'attacco per rimorchio non deve superare il limite specificato dal produttore.
