Prese

LX1045016-UN-05AUG08

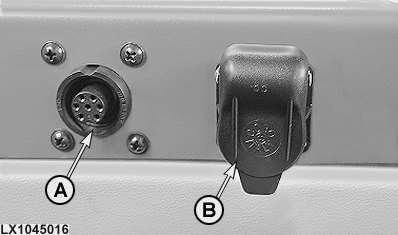

La presa di segnale a 7 contatti (A) è protetta da un fusibile da 30 A.

Il terminale 15/30 della presa tripolare di alimentazione (B) è protetto da un fusibile da 30 A e il terminale 82 da un fusibile da 10 A. Il terminale 31 è collegato a massa.

Girare la chiave dell'interruttore principale (a chiave) verso destra per fornire alimentazione al terminale 82. Il terminale 15/30 è alimentato anche quando l'accensione è disattivata.

IMPORTANTE: I dispositivi elettrici che necessitano un alto livello di corrente possono essere azionati ed è consentito l'uso di prese di alimentazione multiple, ma il circuito di alimentazione non deve mai essere sovraccaricato. Tenere presente che il carico totale comprende la somma di tutte le utenze collegate in qualsiasi momento al circuito di bordo. Ciò vale anche se le utenze sono collegate al circuito di bordo a diverse prese.

Disposizione dei cavi elettrici

LX1045017-UN-05AUG08

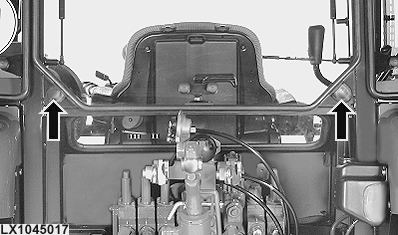

Il finestrino posteriore della cabina è dotato di due aperture per consentire il passaggio dei cavi. Aprire il finestrino ed estrarre i tappi in gomma. Tagliare i tappi nelle zone appositamente incise per consentire il passaggio dei cavi. Collegare i connettori, inserire i tappi in gomma e chiudere il finestrino.
