Cambiare l'olio della trasmissione/idraulico

LX1030834-UN-31JAN03

LX1030835-UN-31JAN03

LX1030836-UN-04FEB03

1. Avviare il motore e azionare delle funzioni idrauliche in modo tale che l'olio si riscalda.

2. Parcheggiare il trattore in piano. Abbassare le parallele; se presenti, abbassare le attrezzature anteriori e il caricatore frontale.

3. Spegnere il motore ed estrarre la chiave.

4. Inserire il freno di stazionamento (trasmissione in neutrale).

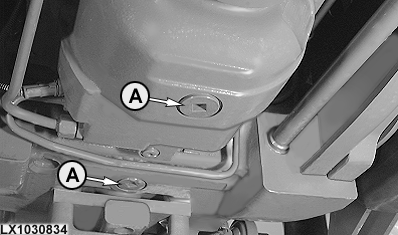

5. Togliere i tappi (A) dei fori di scarico.

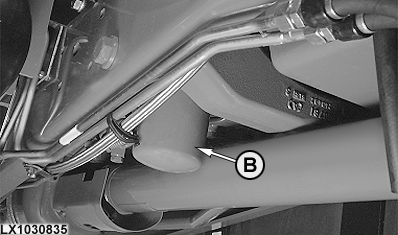

6. Sostituire la cartuccia (B) del filtro dell'olio per trasmissione e idraulico.

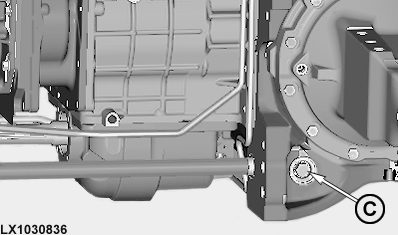

7. Togliere il tappo (C) sul lato sinistro del trattore sotto l'assale posteriore, rimuovere la retina di aspirazione e pulirla con gasolio.

8. Prima di rifornire con olio nuovo, reinstallare la retina di aspirazione, sostituire le guarnizioni e serrare i tappi dei fori di scarico a 50 N˙m (35 lb.-ft.).

9. Rifornire la cassa della trasmissione con olio per trasmissione/idraulico.

Per le capacità, vedere "Specifiche".

Fare girare brevemente il motore e azionare alcune funzioni idrauliche. Arrestare il motore e attendere 5 minuti.

Controllo del livello dell'olio. Il livello dell'olio deve trovarsi tra i due riferimenti della spia trasparente. In caso contrario, correggere secondo necessità.

Olio consigliato	Olio della trasmissione / idraulico Hy-Gard™. Vedere anche la Sezione 80 (Combustibile, lubrificanti, olio idraulico e refrigerante).
Capacità	55 l (14.5 U.S. gal.)
Requisito addizionale se è presente l'ingranaggio riduttore	1 l (0.3 U.S.gal.)
