Leva multifunzione meccanica con funzione di ammortizzazione del caricatore frontale

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

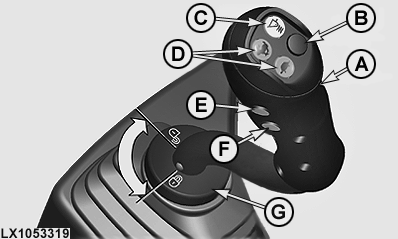

A - Leva multifunzione

B - Pulsante Memo™ (non per il Nord America)

C - Pulsante per l'attivazione della funzione di ammortizzazione del caricatore frontale

D - Interruttori di cambio marcia

E - Pulsante, valvola deviatrice 1 sull'attrezzatura anteriore (non per il Nord America)

F - Pulsante, valvola deviatrice 2 sull'attrezzatura anteriore (non per il Nord America)

G - Ghiera di bloccaggio (bloccaggio per trasporto)

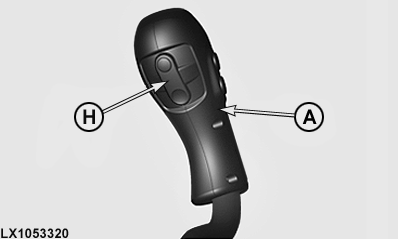

H - Interruttore a bilanciere per sollevamento e abbassamento

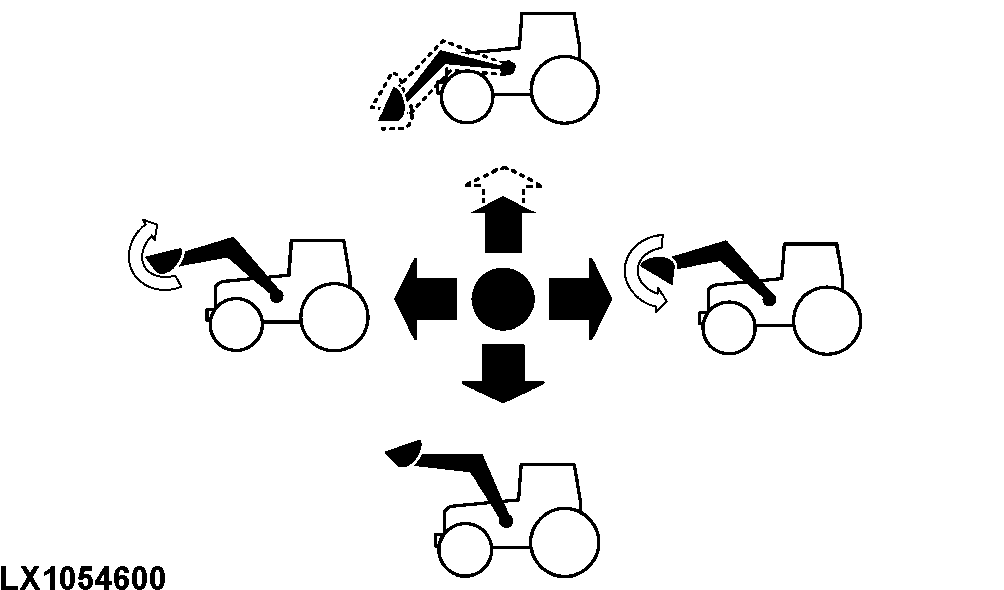

Funzioni base

• Leva all'indietro = Sollevamento caricatore frontale
• Leva in avanti fino al punto in cui si avverte resistenza = Abbassamento caricatore frontale
• Leva in avanti oltre il punto in cui si avverte resistenza (ritegno) = Caricatore frontale in posizione di flottazione
• Leva a sinistra = Inclinazione verso l'alto della benna
• Leva a destra = Inclinazione verso il basso della benna

Funzioni avanzate e programmazione

La leva multifunzione (A) consente di azionare due valvole di comando (M-ICV) allo stesso tempo. Una terza valvola di comando viene azionata tramite un interruttore a bilanciere (H) che consente di comandare una funzione aggiuntiva.

Se il pulsante Memo™ (B) è premuto durante il sollevamento o l'abbassamento, il caricatore frontale si sposta solo in base alla posizione preimpostata.

Premendo i pulsanti (E) e (F) vengono attivate le valvole deviatrici dell'attrezzatura che consentono di comandare funzioni aggiuntive.

NOTA: Per maggiori informazioni, vedere il manuale dell'operatore dell'attrezzatura. La funzione di ammortizzazione del caricatore frontale deve essere attivata prima di poter essere utilizzata.

La funzione di ammortizzazione del caricatore frontale viene attivata e disattivata con il pulsante (C). Quando la funzione di ammortizzazione del caricatore frontale è attivata, la spia LED del pulsante (C) si accende.

Gli interruttori di cambio marcia (D) consentono di cambiare le marce della trasmissione.

ATTENZIONE: Quando il caricatore frontale non viene utilizzato, la leva multifunzione deve essere bloccata. A tal fine, ruotare la ghiera di bloccaggio (G) e controllare che la leva multifunzione non si muova. Se così non fosse, il caricatore frontale potrebbe essere attivato inavvertitamente quando il trattore è in movimento, il che potrebbe causare incidenti gravi.

Attivazione e disattivazione della funzione di ammortizzazione del caricatore frontale

1. Premere e tenere in posizione il pulsante (C), quindi attivare l'accensione.
2. Premere e tenere in posizione il pulsante (C) per altri 5 secondi almeno finché la spia LED del pulsante non inizi a lampeggiare.
3. Rilasciare il pulsante e premerlo di nuovo entro 5 secondi per accedere alla modalità di programmazione.
4. La programmazione attuale della funzione di ammortizzazione del caricatore frontale è come di seguito indicato:

   LED sempre spento ==> Funzione di ammortizzazione del caricatore frontale disattivata

   LED sempre acceso ==> Funzione di ammortizzazione del caricatore frontale attivata

5. Premere il pulsante (C) per attivare o disattivare la funzione di ammortizzazione del caricatore frontale.
6. Per uscire dalla modalità di programmazione e salvare le impostazioni, premere un qualsiasi pulsante sulla leva multifunzione o disattivare l'accensione.
