Istruzioni di funzionamento

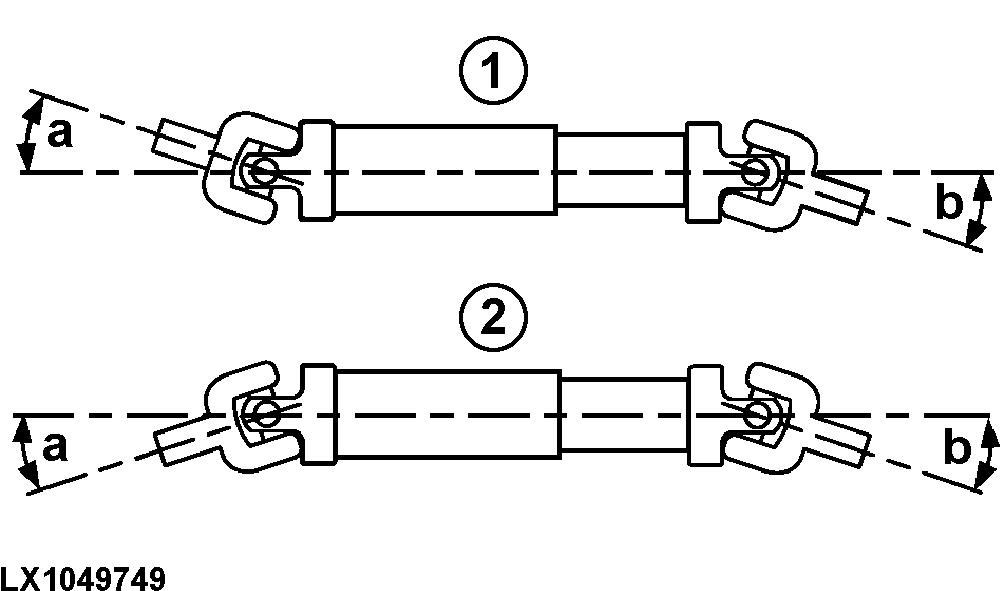

LX1049749-UN-21MAY10

Articolazione dell'albero di comando

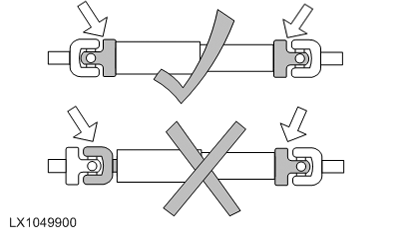

LX1049900-UN-22FEB11

Allineamento corretto delle forcelle

1 - Disposizione a Z

2 - Disposizione a W

Per quanto possibile, le angolazioni (a) e (b) sui giunti cardanici dovrebbero essere le stesse su entrambe le estremità dell'albero di comando.

Per le applicazioni dove non è questo il caso (es. sterzate strette con la PTO innestata), si raccomanda l'uso di un albero di comando a velocità continua.

NOTA: I due disegni dello schema non mostrano alcuna protezione sull'albero di comando. La protezione è obbligatoria quando si usano alberi di comando.

IMPORTANTE: Sono permesse soltanto le condizioni di funzionamento delle varie attrezzature descritte nel manuale dell'operatore. Ciò vale in particolar modo per l'angolo di articolazione massimo ammesso, l'uso di frizioni a ruota libera e di sovraccarico e per la quantità prevista di sovrapposizioni quando i tubi preformati sono ben inseriti.

IMPORTANTE: Prima di utilizzare un'attrezzatura azionata dalla PTO, assicurarsi che l'albero di comando sia lubrificato regolarmente. Osservare le istruzioni fornite nel manuale dell'operatore del produttore.

IMPORTANTE: Sugli alberi di comando telescopici multicomponenti le forcelle sulle due estremità devono essere allineate come illustrato. Le forcelle sulle due estremità NON devono essere a 90° l'una rispetto all'altra (vedere frecce nella figura di destra).
