Cambio del liquido di raffreddamento

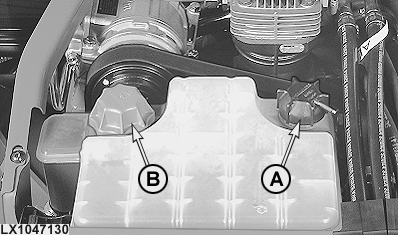

LX1047130-UN-26AUG08

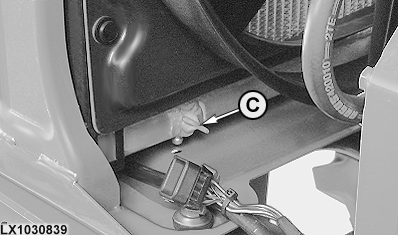

LX1030839-UN-31JAN03

A - Tappo valvola di sicurezza

B - Tappo del foro di rifornimento

C - Tappo del foro di scarico

ATTENZIONE: Togliere i tappi del vaso di espansione solo dopo che la temperatura del liquido di raffreddamento è scesa sotto il punto di ebollizione. Allentare prima il tappo nero (A) per diminuire la pressione, quindi rimuovere completamente il tappo verde (B).

1. Girare il comando riscaldamento nella cabina completamente verso destra.

2. Svitare il tappo (A) e togliere il tappo (B).

3. Disporre sotto i fori di scarico un recipiente per la raccolta del liquido di raffreddamento che fuoriesce. Aprire il tappo del foro di scarico (C).

Appena l'impianto è stato svuotato, chiudere il tappo (C) di scarico e riempire l'impianto con acqua pulita.

IMPORTANTE: Non versare mai acqua fredda o liquido di raffreddamento nel motore caldo. Usare sempre acqua tiepida, o attendere che il motore si sia raffreddato.

ATTENZIONE: Prima di avviare il motore, chiudere sempre il cofano.

Far girare il motore fino a raggiungere la temperatura di esercizio. Arrestare poi il motore e scaricare l'impianto di raffreddamento.

Chiudere nuovamente il tappo del foro di scarico e riempire l'impianto con acqua pulita.

Far girare ancora il motore fino a raggiungere la temperatura di esercizio. Arrestare il motore e scaricare nuovamente l'impianto di raffreddamento.

Reinstallare il tappo del foro di scarico e questa volta riempire l'impianto con il liquido di raffreddamento specificato (vedi Sezione "Gasolio, lubrificanti, olio idraulico e refrigerante").

Aggiungere liquido di raffreddamento fino alla tacca "max".

Avviare il motore e farlo girare per 5 minuti.

Spegnere il motore e aggiungere liquido di raffreddamento fino alla tacca "max.".

Avviare il motore e portarlo alla temperatura di esercizio.

Spegnere il motore e aggiungere liquido di raffreddamento fino alla tacca "max.".

Reinstallare e chiudere il tappo del foro di rifornimento (B) e quello della valvola di sicurezza (A).

Per garantire un raffreddamento efficiente, mantenere sempre pulito lo schermo del radiatore. Rimuovere polvere o olio e raddrizzare con cautela le alette piegate.
