Attacco per rimorchio, controllo binari di guida
LX1049808-UN-07SEP10

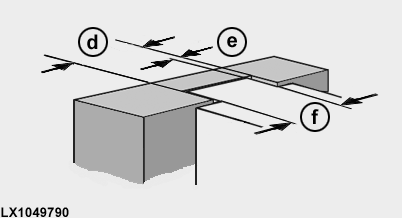

LX1049790-UN-20AUG10
d - Larghezza del binario di guida
e - Gioco sui binari di guida
f - Spessore scorrimento
Determinare il gioco e l'usura dei componenti (d) e (f). Per fare ciò, bloccare l'attacco a ganascia in tutte le posizioni possibili e misurare quindi il gioco.
| Rif. | Dimensione | Specifica |
| Componenti di guida in direzione di spinta o di ritiro (e) | Gioco | max. 2,4 mm max. 0.09 in. |
| Binari di guida, scanalatura (d) nel supporto per rimorchio | Usura | max. 1,2 mm max. 0.05 in. |
| Binari di guida, guida attacco per rimorchio (f) | Usura | max. 0,8 mm max. 0.03 in. |
|
OULXBER,000194D-39-20100907 |
