Sollevamento del trattore - Punti di sollevamento

Le immagini mostrano i punti consigliati per il sollevamento del trattore. Utilizzare un martinetto stabile con forza di sollevamento sufficiente. Vedere "Specifiche, carichi e pesi" nella Sezione 145.

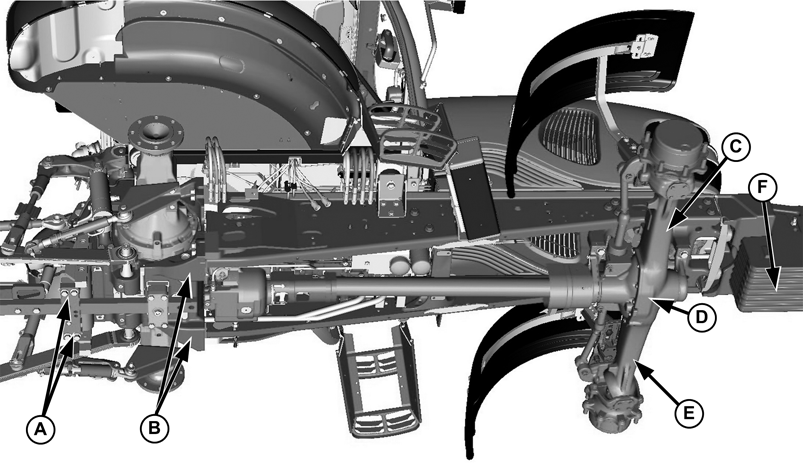

LX1054646-UN-27JAN12

A - Sollevamento della parte posteriore del trattore, ad es. per rimozione di una ruota posteriore

B - Sollevamento della parte posteriore del trattore, ad es. per rimozione di una ruota posteriore

C - Sollevamento estremità destra dell'assale, ad es. per rimozione della ruota anteriore destra

D - Sollevamento della parte centrale dell'assale (uso di cunei in legno per prevenzione del ribaltamento dell'assale)

E - Sollevamento dell'estremità sinistra dell'assale, ad es. per rimozione della ruota anteriore sinistra

F - Sollevamento parte anteriore del trattore sotto al peso base

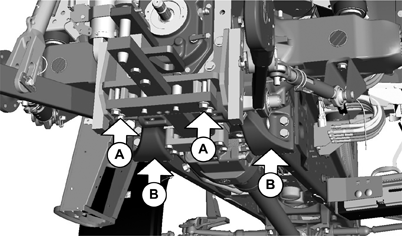

LX1054648-UN-27JAN12

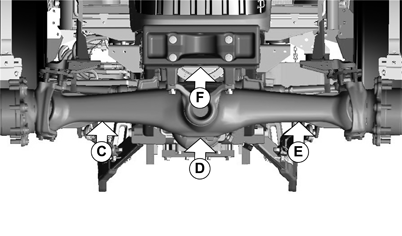

LX1054647-UN-27JAN12

A - Sollevamento della parte posteriore del trattore, ad es. per rimozione di una ruota posteriore

B - Sollevamento della parte posteriore del trattore, ad es. per rimozione di una ruota posteriore

C - Sollevamento estremità destra dell'assale, ad es. per rimozione della ruota anteriore destra

D - Sollevamento della parte centrale dell'assale (uso di cunei in legno per prevenzione del ribaltamento dell'assale)

E - Sollevamento dell'estremità sinistra dell'assale, ad es. per rimozione della ruota anteriore sinistra

F - Sollevamento parte anteriore del trattore sotto al peso base

ATTENZIONE:

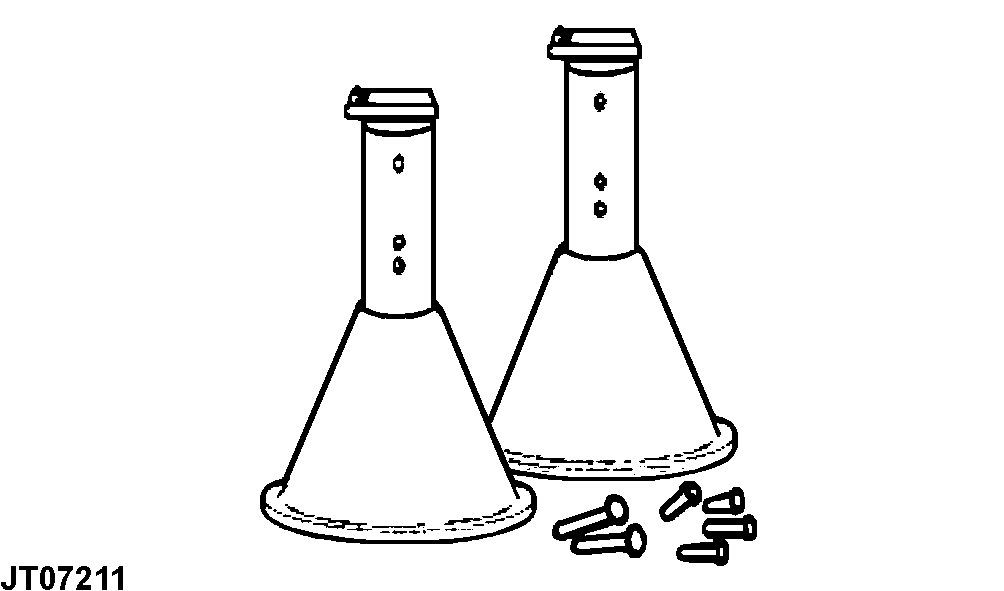

JT07211-UN-14DEC06

Cavalletti di sostegno JT02043 e JT02044

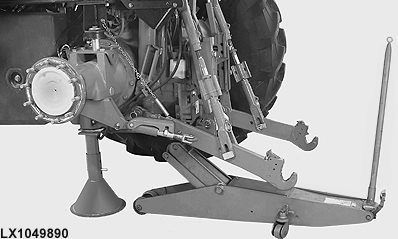

LX1049890-UN-11FEB11

Esempio

JT02043 - Cavalletto di sostegno da 482 a 736 mm (19 a 29 in.)

JT02044 - Cavalletto di sostegno da 863 a 1117 mm (34 a 44 in.)

Sollevare il trattore soltanto su un terreno stabile e in piano.

Prima di eseguire ulteriori operazioni sul trattore, bloccarlo utilizzando cavalletti di sostegno adatti. Per questa operazione è possibile utilizzare gli attrezzi speciali John Deere illustrati. Questi cavalletti di sostegno sono disponibili presso il proprio concessionario John Deere.
