Tiranti di sollevamento

LX1031607-UN-18JAN05

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049745-UN-03MAY10

A - Maniglia di regolazione

B - Dispositivo di bloccaggio

C - Estremità a forcella

D - Lunghezza dei tiranti

E - Fermi (2 per ogni tirante di sollevamento)

Accorciando i tiranti si ottiene una maggiore distanza dal suolo per il trasporto. Allungandoli si ottiene invece una maggiore profondità di lavoro nel terreno.

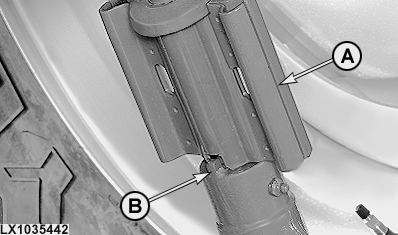

Per livellare l'attrezzatura trasversalmente, regolare un tirante. Per fare ciò, usare la maniglia (A). Estrarre la maniglia (A) dal dispositivo di bloccaggio (B) sollevandola e regolare il tirante di sollevamento alla lunghezza desiderata. Alla fine della regolazione, spingere in basso la maniglia (A) e fissarla mediante il dispositivo di bloccaggio (B).

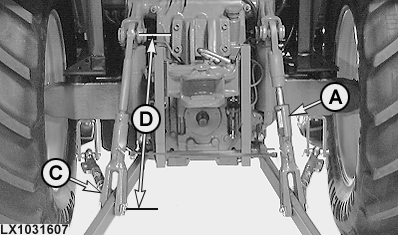

Regolazione del tirante di sollevamento sinistro: Rimuovere il tirante di sollevamento dalla parallela e avvitare o svitare l'estremità a forcella (C).

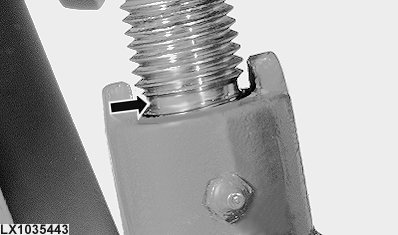

La lunghezza (D) dei tiranti deve essere mantenuta entro i limiti prescritti. Una scanalatura nella filettatura di ciascun tirante di sollevamento indica la regolazione massima ammessa. La parte filettata non deve essere svitata ulteriormente dal supporto.

• Lunghezza minima: 690 mm (29.9 in.)
• Lunghezza massima: 825 mm (32.5 in.)

NOTA: Secondo le dimensioni indicate, i tiranti di sollevamento sono bloccati nelle parallele.

NOTA: Un tirante corto offre un'altezza di sollevamento minore e una forza di sollevamento maggiore.

Un tirante lungo offre un'altezza di sollevamento maggiore e una forza di sollevamento minore.

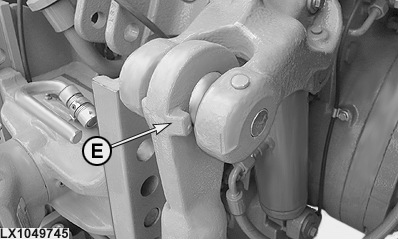

IMPORTANTE: Durante l'innesto dei tiranti di sollevamento nei bracci di sollevamento, accertarsi che i fermi (E) siano sempre nella parte posteriore come illustrato.
