Regolazione carreggiata delle ruote anteriori

LX1037558
LX1037558-UN-27MAR06

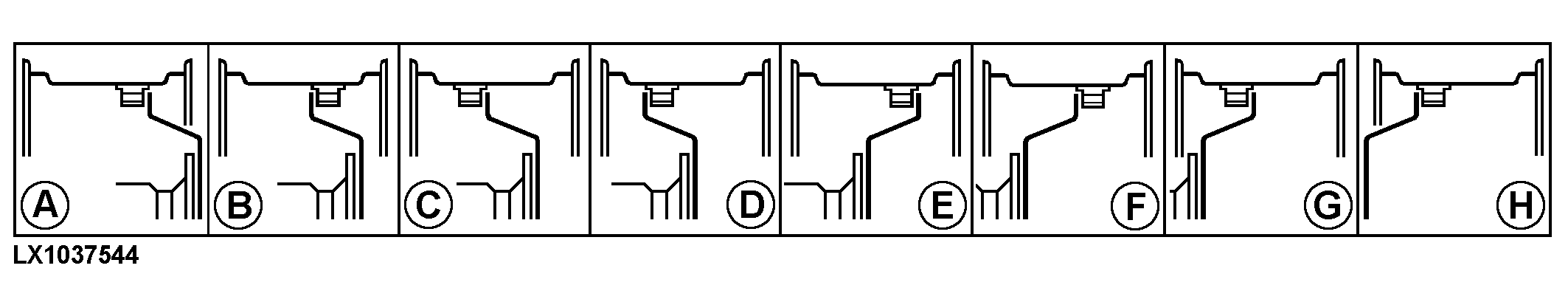

Cerchioni con distanziatori

LX1037544
LX1037544-UN-21OCT05

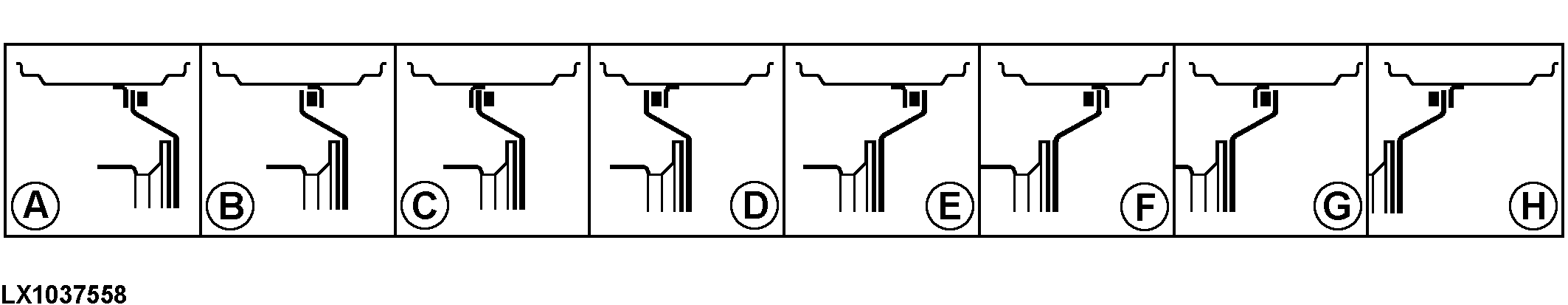

Cerchioni con naselli

LX1037545
LX1037545-UN-21OCT05

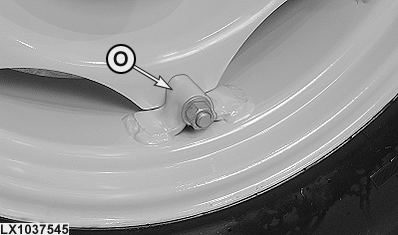

IMPORTANTE: La larghezza dei naselli (O) è diversa a seconda dei cerchioni. Scegliere la tabella appropriata.

La carreggiata delle ruote può essere regolata riposizionando o invertendo i cerchioni.

Inoltre, la ruota può essere capovolta e installata sul lato opposto del trattore. Nel fare ciò, mantenere il senso di rotazione del pneumatico.

IMPORTANTE: Terminata la regolazione della carreggiata, controllare la regolazione dei parafanghi e i fermi dello sterzo. Vedere "Regolazione dei parafanghi" in questa sezione.

NOTA: Carreggiate diverse da quelle riportate in queste tabelle possono danneggiare componenti del trattore.

NOTA: La carreggiata delle ruote sui trattori dotati di caricatore frontale non deve superare 1,80 m (71 in.).



Pneumatici

Carreggiate (cerchioni con distanziatori)


1408 mm

(55.4 in.)

1482 mm

(58.3 in.)

1592 mm

(62.7 in.)

1630 mm

(64.2 in.)

1666 mm

(65.6 in.)

1704 mm

(67.1 in.)

1814 mm

(71.4 in.)

1888 mm

(774.3 in.)

11.2R20

A

B

C

E

D

F

G

H

280/85R20

A

B

C

E

D

F

G

H

Pneumatici

Naselli (O)

Carreggiate (cerchioni con naselli corti)


38 mm

(1.5 in.)

1454 mm

(57.2 in.)

1544 mm

(60.8 in.)

1628 mm

(64.1 in.)

1644 mm

(64.7 in.)

1752 mm

(69.0 in.)

1844 mm

(72.6 in.)

1950 mm

(76.8 in.)

14.9LR20



—

—

D

E

F

G

H

11.2R24



B

C

D

E

F

G

H

12.4R24



—

C

D

E

F

G

H

13.6R24



—

C

—

D

F

G

H

11.2R28



—

C

D

E

F

G

H

375/70R20



—

—

D

E

F

G

H

280/85R24



B

C

D

E

F

G

H

320/70R24



—

C

D

E

F

G

H

320/85R24



—

C

D

E

F

G

H

340/85R24



—

C

—

D

F

G

H

360/70R24



—

C

—

D

F

G

H

380/70R24



—

C

—

D

F

G

H

420/65R24



—

—

—

D

F

G

H

440/65R24



—

—

—

D

F

G

H

280/85R28



—

C

D

E

F

G

H

Pneumatici

Naselli (O)

Carreggiate (cerchioni con naselli lunghi)


90 mm

(3.5 in.)

1454 mm

(57.2 in.)

1544 mm

(60.8 in.)

1628 mm

(64.1 in.)

1644 mm

(64.7 in.)

1752 mm

(69.0 in.)

1844 mm

(72.6 in.)

1950 mm

(76.8 in.)

13.6R24



—

B

E

D

G

F

H

340/85R24



—

B

E

D

G

F

H

360/70R24



—

B

E

D

G

F

H

380/70R24



—

B

E

D

G

F

H

420/65R24



—

—

E

D

G

F

H

440/65R24



—

—

E

D

G

F

H
