Układ sterowania na uwrociach HMS (jeśli jest) - podstawowe zasady działania

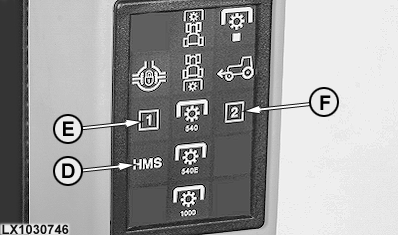

LX1030745-UN-27JAN03

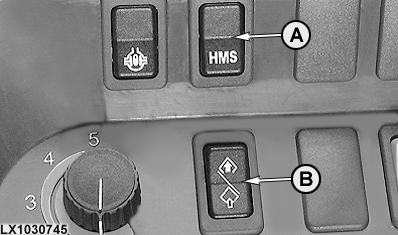

LX1030747-UN-27JAN03

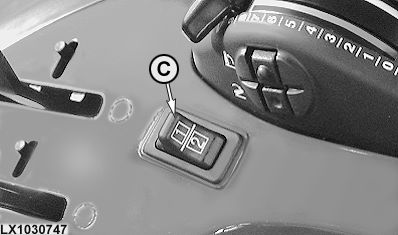

LX1030746-UN-14JAN03

A - Włącznik/wyłącznik HMS

B - Przełącznik zapisywanie/zapamiętywanie

C - Przełącznik programu

D - Kontrolka HMS

E - Kontrolka programu 1

F - Kontrolka programu 2

UWAGA: Pomyłkowe użycie HMS może spowodować nieoczekiwane poruszenie się ciągnika lub narzędzia. Z tego względu zawsze należy kasować sekwencję czynności po zakończeniu pracy.

HMS umożliwia zapisanie i zapamiętanie sekwencji wielokrotnie powtarzanych funkcji oraz przywołanie ich w razie potrzeby w postaci programów (na zasadzie magnetofonu). Dwa takie programy można w każdej chwili wprowadzić do pamięci. Każdy z nich może zawierać do 20 funkcji. Programy pozostają w pamięci do momentu skasowania, nawet po wyłączeniu zasilania elektrycznego.

Można dokonywać zapisów funkcji następujących zespołów ciągnika: blokady mechanizmu różnicowego, podnośnika, tylnego i przedniego WOM oraz napędu przednich kół.

Zapamiętywana jest również odległość przebyta przez ciągnik pomiędzy realizowaniem poszczególnych funkcji. Zapis jest więc niezależny od prędkości ciągnika.

Przykład programowania (koniec/początek pola)

LX1030745-UN-27JAN03

LX1030747-UN-27JAN03

LX1030746-UN-14JAN03

A - Włącznik/wyłącznik HMS

B - Przełącznik zapisywanie/zapamiętywanie

C - Przełącznik programu

D - Kontrolka HMS

E - Kontrolka programu 1

F - Kontrolka programu 2

Sytuacja początkowa: ciągnik pracuje na polu, zawieszone z tyłu narzędzie jest opuszczone, włączony napęd przednich kół, włączony tylny WOM.

	Krok	Sygnał
1.	Nacisnąć przełącznik (A)	Sygnał dźwiękowy, kontrolka (D) świeci się
2.	Nacisnąć przełącznik (B)	Sygnał dźwiękowy co 2 sekundy, kontrolka (D) miga
3.	Ustawić przełącznik (C) na "1" lub "2"	Miga kontrolka (E) lub (F)
4.	Podnieść narzędzie zawieszone z tyłu *
5.	Wyłączyć tylny WOM *
6.	Wyłączyć napęd przednich kół **
7.	Nacisnąć przełącznik (B) **	Gaśnie kontrolka (E) lub (F), kontrolka (D) świeci się w sposób ciągły (nie miga)
* Ciągnik musi jechać z prędkością co najmniej 0,5 km/h (0.31 mph). ** Ten krok musi być przeprowadzony przy zatrzymanym ciągniku (wyciśnięte sprzęgło)

Sytuacja początkowa: ciągnik jest na uwrociu, tylne narzędzie jest podniesione, wyłączony napęd przednich kół, wyłączony tylny WOM.

	Krok	Sygnał
8.	Nacisnąć przełącznik (B)	Sygnał dźwiękowy co 2 sekundy, kontrolka (D) miga
9.	Ustawić przełącznik (C) na "1" lub "2"	Miga kontrolka (E) lub (F)
10.	Opuścić tylne narzędzie *
11.	Włączyć tylny WOM *
12.	Włączyć napęd przednich kół **
13.	Nacisnąć przełącznik (B) **	Gaśnie kontrolka (E) lub (F), kontrolka (D) świeci się w sposób ciągły (nie miga)
14.	Nacisnąć przełącznik (A) **	Sygnał dźwiękowy, kontrolka (D) gaśnie
* Ciągnik musi jechać do przodu z prędkością co najmniej 0,5 km/h (0.31 mph). ** Ten krok musi być przeprowadzony przy zatrzymanym ciągniku (wyciśnięte sprzęgło)

Realizowanie przechowywanych w pamięci programów

LX1030745-UN-27JAN03

LX1030747-UN-27JAN03

LX1030746-UN-14JAN03

A - Włącznik/wyłącznik HMS

B - Przełącznik zapisywanie/zapamiętywanie

C - Przełącznik programu

D - Kontrolka HMS

E - Kontrolka programu 1

F - Kontrolka programu 2

WSKAZÓWKA: Aby możliwe było zrealizowanie zapisanego programu, ciągnik musi poruszać się z prędkością przynajmniej 0,5 km/h (0.31 mph).

Przed realizacją programów dotyczących funkcji napędu przednich kół i/lub WOM, należy je włączyć. HMS nie może fizycznie "włączyć" odpowiednich przełączników.

Przed uruchomieniem programów obejmujących funkcję podnośnika należy ustawić odpowiednią dźwignię w położeniu neutralnym.

1. Po naciśnięciu włącznika/wyłącznika (A) zapali się kontrolka HMS (D).

2. W celu wybrania żądanego programu należy ustawić przełącznik programu (C) w położeniu "1" lub "2". Zapali się kontrolka programu (E) lub (F). Kontrolka zgaśnie po zakończeniu programu.
