Kontrola utahovacích momentů

Utažení připevňovacích šroubů zadních kol

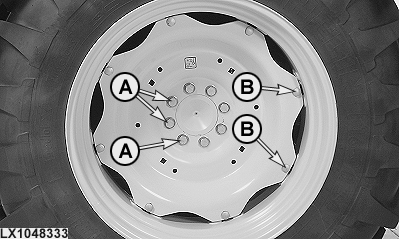

LX1048333-UN-04JUN09

A - 500 Nm (370 lb.-ft.)

B - 250 Nm (185 lb.-ft.)

Šrouby na závaží zadních kol

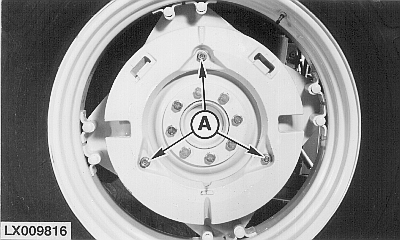

LX009816-UN-04JAN95

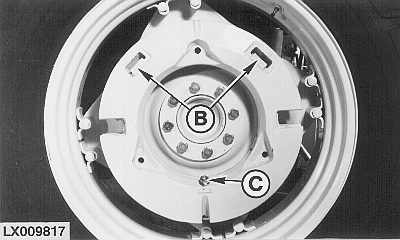

LX009817-UN-02JAN95

A - 215 Nm (159 lb.-ft.)

B - Příchytné čelisti

C - 215 Nm (159 lb.-ft.)

Utažení připevňovacích šroubů/matic předních kol

LX000558-UN-12AUG94

LX1048334-UN-03JUN09

A - 175 Nm (130 lb.-ft.)

B - 300 Nm (220 lb.-ft.)

C - 250 Nm (185 lb.-ft.)

(Utahovací momenty závisí na vybavení traktoru)

Šrouby montážního rámu pro čelní nakládací zařízení

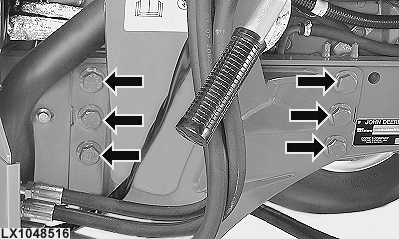

LX1048516-UN-19JUN09

Zkontrolujte utažení šroubů montážního rámu pro čelní nakládací zařízení.

Předepsaný utahovací moment je 550 Nm (405 lb.-ft.).

Šrouby/matice závěsu pro přívěs

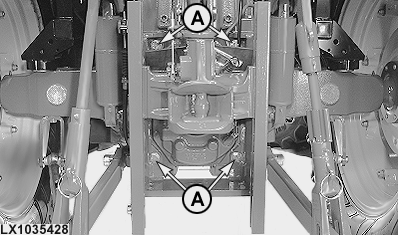

LX1035428-UN-10DEC04

A - Šrouby

Zkontrolujte utažení šroubů (A) závěsu pro přívěs.

Předepsaný utahovací moment je 310 Nm (230 lb.-ft.).

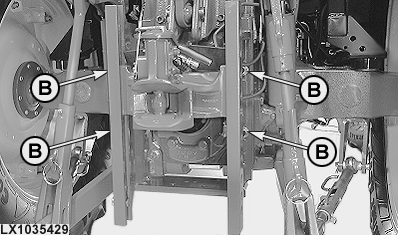

LX1035429-UN-10DEC04

B - Matice

Předepsaný utahovací moment je 265 Nm (195 lb.-ft.).

Šrouby výkyvného táhla

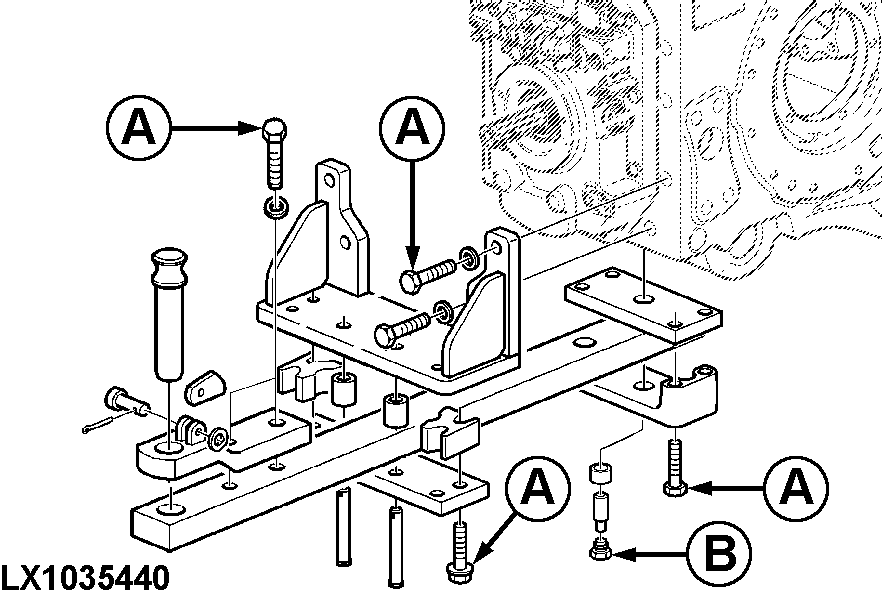

LX1035440-UN-18JAN05

A - Připevňovací šrouby

B - Zátka

Zkontrolujte utahovací momenty montážních šroubů a zátky.

Utáhněte připevňovací šrouby (A) a zátku (B) utahovacím momentem 310 Nm (230 lb.-ft.).
