Kontrolky a displeje

Kontrolky

LX1048308-UN-01JUL09

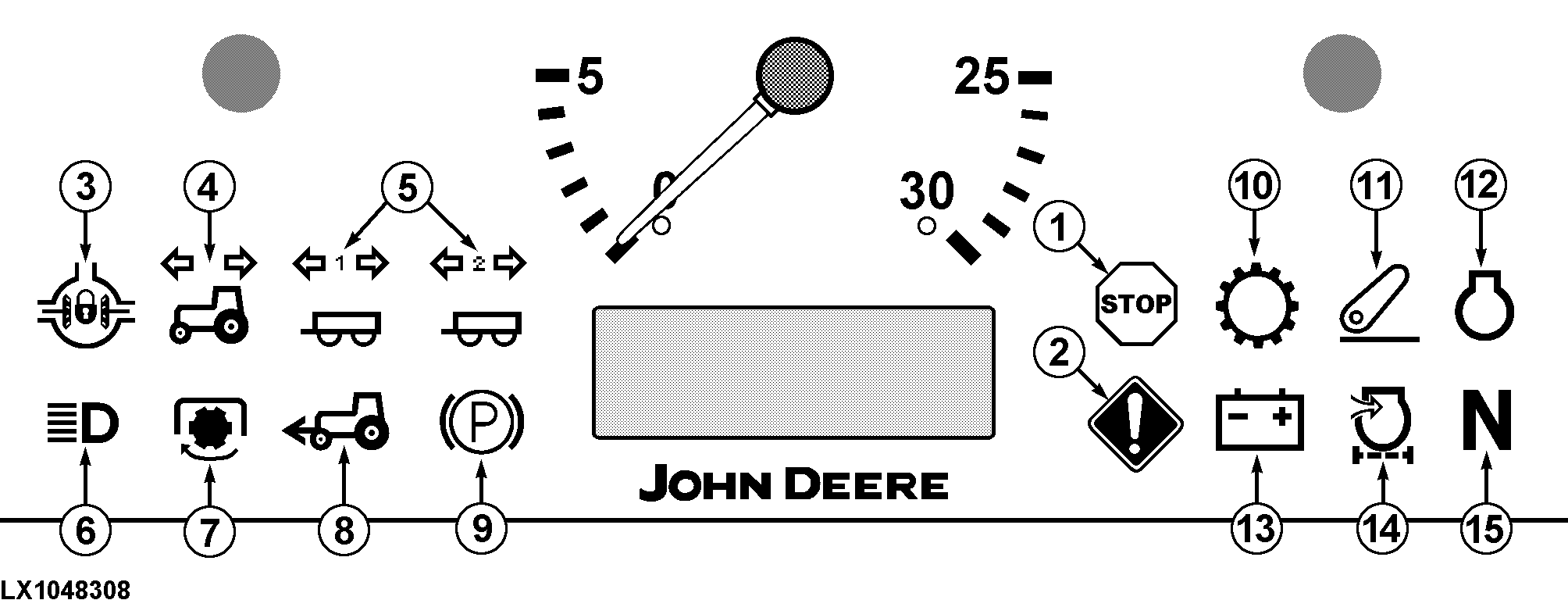

1 - Červená kontrolka STOP svítí přerušovaně, pokud došlo k vážné závadě. IHNED zastavte motor a zjistěte příčinu.

2 - Žlutá kontrolka POZOR bude svítit přerušovaně, pokud je zjištěna závada.

3 - Tato kontrolka se rozsvítí při zapnutí závěru diferenciálu.

4 - Kontrolka svítí přerušovaně, pokud jsou zapnuta směrová světla, nebo je zapnuta výstražná funkce směrových světel traktoru.

5 - Kontrolka svítí přerušovaně, pokud jsou zapnuta směrová světla přívěsu, nebo pokud je zapnuta výstražná funkce směrových světel přívěsu.

6 - Kontrolka dálkových světel se rozsvítí vždy při přepnutí čelních světlometů do polohy dálkových světel.

7 - Tato kontrolka se rozsvítí při zapnutí pohonu zadního vývodového hřídele.

8 - Tato kontrolka se rozsvítí, pokud je zapnutý pohon přední nápravy.

9 - Tato kontrolka se rozsvítí při zapnutí předního vývodového hřídele.

10 - Tato kontrolka se rozsvítí, pokud je zjištěna závada převodovky.

11 - Tato kontrolka se rozsvítí, pokud je zjištěna závada tříbodového závěsu.

12 - Tato kontrolka se rozsvítí, pokud je zjištěna závada motoru.

13 - Pokud svítí kontrolka dobíjení a motor je v činnosti, je indikována závada alternátoru. Zkontrolujte kabely alternátoru. Podle potřeby nechejte alternátor zkontrolovat u svého prodejce John Deere.

14 - Pokud svítí kontrolka filtru sání vzduchu a motor je v činnosti, je nutné vyčistit nebo vyměnit filtrační vložky filtru sání vzduchu.

15 - Tato kontrolka se rozsvítí, pokud je páka volby směru jízdy přestavena do neutrální polohy. Kontrolka svítí přerušovaně, pokud závada převodovky způsobila vypnutí spojky. V tomto případě přestavte páku volby směru jízdy do neutrální polohy a vyčkejte, až symbol N přestane svítit přerušovaně a začne svítit nepřerušovaně.

Test žárovek: Při startování motoru by se všechny kontrolky měly na dobu 1 sekundy rozsvítit. Není-li tomu tak, může být příčinou vadná pojistka. Podle potřeby uvedené součástky přezkoušejte a vyměňte.

Palivoměr

LX1048309-UN-01JUL09

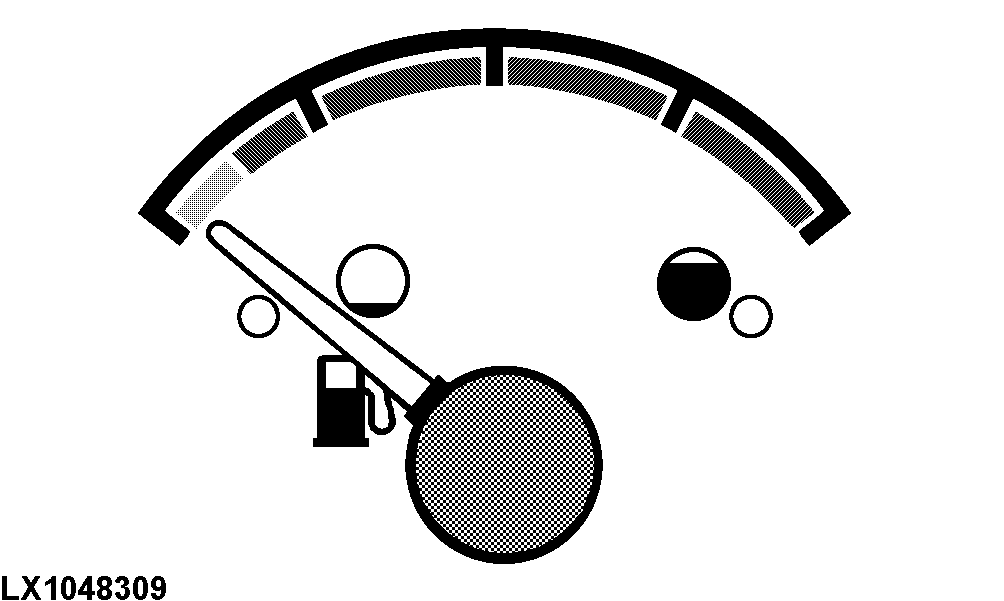

Palivoměr ukazuje množství paliva v nádrži v rozsahu od "plná" po "prázdná" (okraj červené oblasti). Pokud se ukazatel přístroje přemístí do červené oblasti, v nádrži zbývá cca 35 litrů (9.2 U.S. gal.) paliva.

POZNÁMKA: Nikdy nenechejte nádrž úplně vyprázdnit, v opačném případě je nutné provést odvzdušnění palivové soustavy.

Teploměr chladicí kapaliny

LX1048310-UN-01JUL09

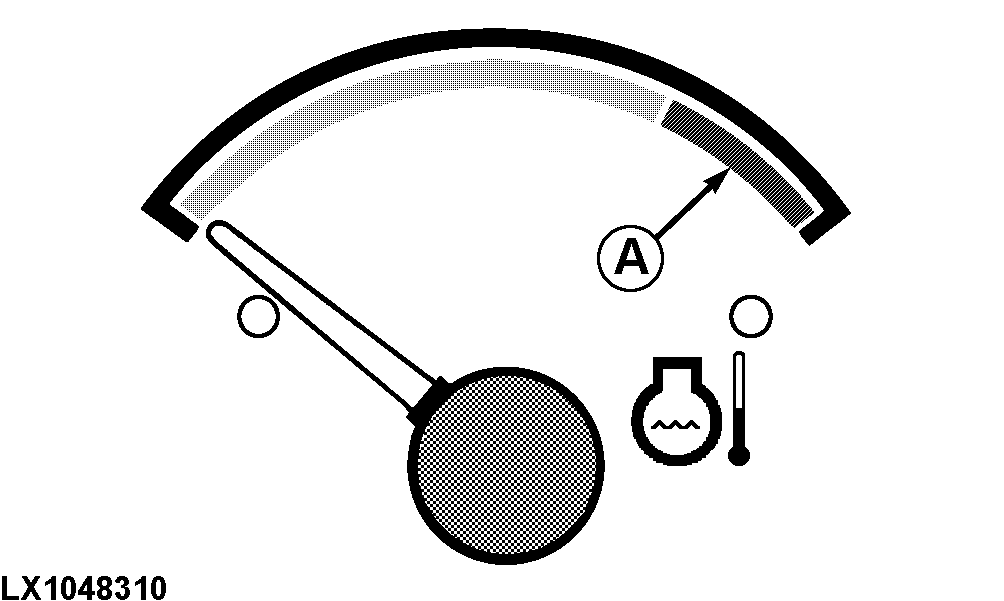

Pokud se ukazatel teploměru pohybuje v červené oblasti (A), motor je nadměrně zahřátý. Ihned snižte zatížení motoru nebo zařaďte nižší převodový stupeň. Pokud ukazatel zůstane v červené oblasti, zastavte motor a zjistěte příčinu nadměrného zahřívání (nízká hladina chladicí kapaliny, znečistěný chladič kapaliny, znečistěná mřížka chladiče).

Přídavné spínače

LX1048311-UN-05JUN09

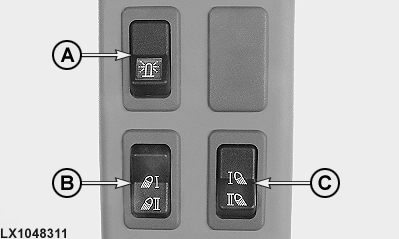

A - Spínač zvláštního výstražného světla (majáčku)

B - Spínač předních pracovních světlometů

C - Spínač zadních pracovních světlometů
