Nastavování rozchodu předních kol (traktory s přední hnací nápravou)

LX1049298-UN-28JUN10

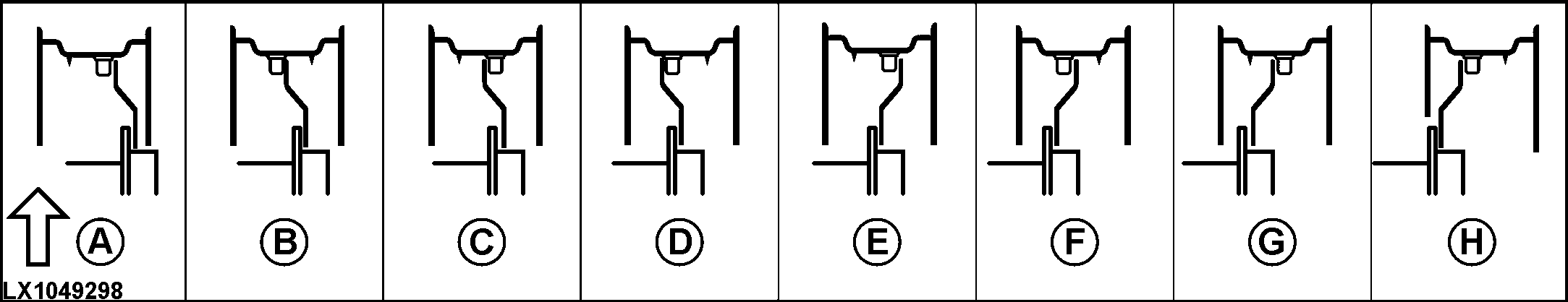

Ráfky s výstupky 46 mm

LX1049299-UN-28JUN10

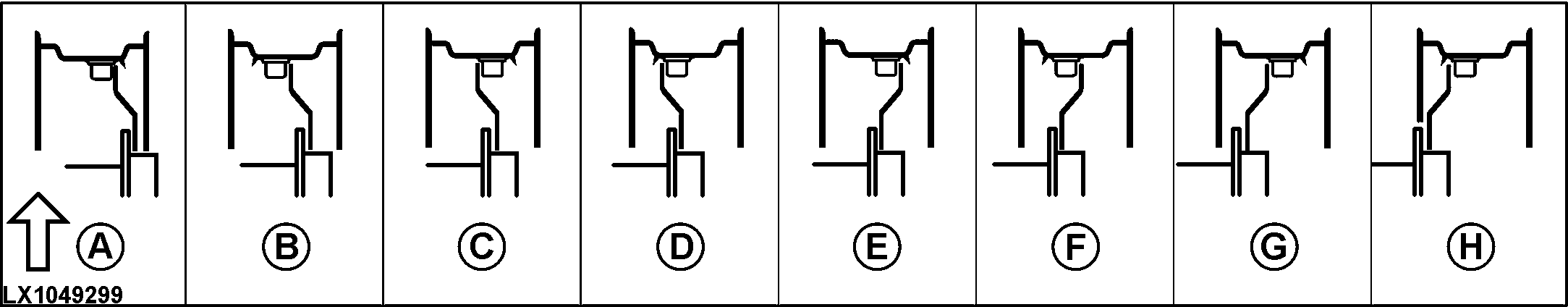

Ráfky s výstupky 90 mm

LX1049311-UN-08JUL10

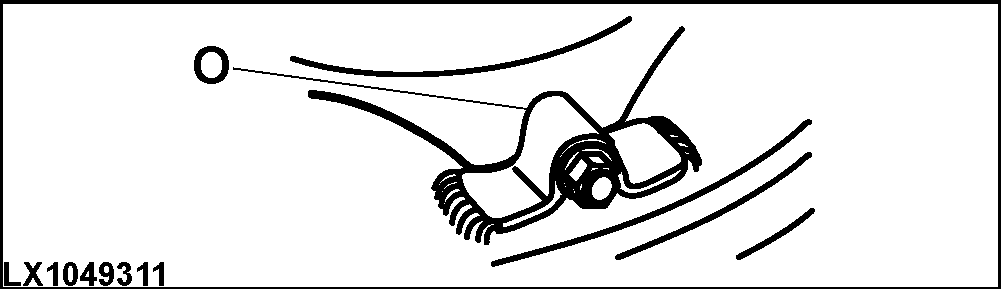

Rozchod kol můžete nastavit výměnou, nastavením nebo otočením ráfků kola. Navíc celé kompletní kolo můžete namontovat na opačnou stranu traktoru. Přitom dodržujte směr otáčení pneumatik. Rozchod kol změřte co nejblíže k jízdní ploše kol. Výstupky (O) jsou k dispozici v různých šířkách. Zvolte příslušnou tabulku.

DŮLEŽITÉ: Po nastavení rozchodu kol zkontrolujte nastavení blatníků a dorazů řízení. Viz Nastavení blatníků v tomto oddílu. Zvolení rozchodu kol, který není uveden v tabulkách může způsobit poškození součástí traktoru. Rozchod kol traktorů s čelním nakládacím zařízením nesmí překročit 1,80 m (71 in.).

90 mm (3.8 in.) výstupky (O) Poloha ráfku a odpovídající rozchod v milimetrech.
Rozměr pneumatik	A	B	C	D	E	F	G	H
13.6R24	/	/	1522	1621	1631	1730	1822	1924
340/85R24	/	/	1522	1621	1631	1730	1822	1924
360/70R28	/	/	1522	1621	1631	1730	1822	1924
420/65R24	/	/	1522	1621	1631	1730	1822	1924
440/65R24	/	/	1522	1621	1631	1730	1822	1924

46 mm (1.4 in.) výstupky (O) Poloha ráfku a odpovídající rozchod v milimetrech.
Rozměr pneumatik	A	B	C	D	E	F	G	H
14.9LR20	/	1428	1524	1624	1628	1728	1824	1932
11.2R24	/	1432	1520	1623	1629	1732	1820	1931
12.4R24	/	1432	1520	1623	1629	1732	1820	1931
13.6R24	/	/	1522	1621	1631	1730	1822	1924
280/85R24	/	1432	1520	1623	1629	1732	1820	1931
320/70R28	/	/	1520	1623	1629	1732	1820	1931
320/85R24	/	/	1520	1623	1629	1732	1820	1931
340/85R24	/	/	1522	1621	1631	1730	1822	1924
360/70R28	/	/	1522	1621	1631	1730	1822	1924
375/70R20	/	1428	1524	1624	1628	1728	1824	1932
380/70R28	/	1428	1524	1624	1628	1728	1824	1932
420/65R24	/	/	1522	1621	1631	1730	1822	1924
440/65R24	/	/	1522	1621	1631	1730	1822	1924
