Cięgła dolne szybkosprzęgu (typu hakowego)

LX1033644-UN-17MAY04

Te cięgła dolne są przeznaczone dla kul narzędzi kategorii II.

WAŻNE: Kule muszą mieć prawidłowy rozmiar.

Kategoria	Średnica kuli (a)
II	56 mm (2.2 in.)

Używanie haków szybkosprzęgu

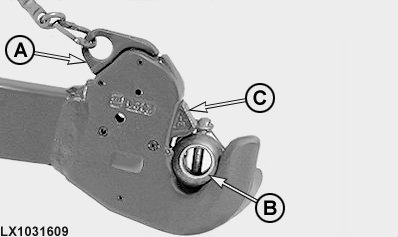

LX1031609-UN-18JAN05

A - Dźwignia

B - Kula

C - Sworzeń

Szybkosprzęg jest obsługiwany przy pomocy dźwigni (A), która może być uruchamiana ręcznie lub poprzez linkę sterującą.

WAŻNE: Upewnić się, że haki szybkosprzęgu są zablokowane:

Dźwignia (A) musi się stykać z hakiem szybkosprzęgu, nie może być zauważalnego luzu kuli (B) i sworzeń (C) musi obejmować kulę.

Jeśli haki szybkosprzęgu są wyposażone w linkę sterującą, zwrócić uwagę na prowadzenie linki po przyłączeniu narzędzia. Jeśli linka nadmiernie zwisa lub zaplącze się w podłoże albo gałęzie, haki mogą się przypadkowo otworzyć.

WSKAZÓWKA: Haki szybkosprzęgu mogą być blokowane w “otwartym” położeniu.

Aby ponownie zamknąć hak szybkosprzęgu, najpierw pociągnąć dźwignię do góry pod nachylonym kątem.

Przyłączanie narzędzia:

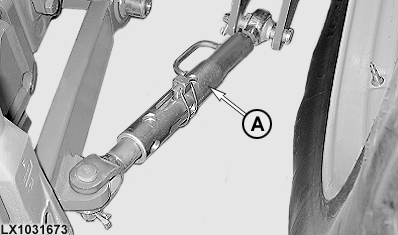

LX1031673-UN-19FEB03

A - Drążek stabilizacyjny

1. Dostosować cięgła dolne do wymiarów narzędzi kategorii II, za pomocą drążka stabilizacyjnego (A) (jeśli jest).

2. Z opuszczonymi cięgłami dolnymi cofać ciągnik aż haki sprzęgu znajdą się pod sworzniami zawieszenia narzędzia.

3. Powoli podnieść cięgła dolne, aż sworznie zatrzasną się w hakach szybkosprzęgu i zostaną zablokowane we właściwym położeniu.

4. Wyregulować cięgło górne na wymaganą długość i połączyć z górnym punktem zawieszenia we wsporniku narzędzia.

WAŻNE: Bezwzględnie upewnić się że narzędzie zostało prawidłowo zablokowane w hakach szybkosprzęgu.

Blokowanie haków cięgieł dolnych

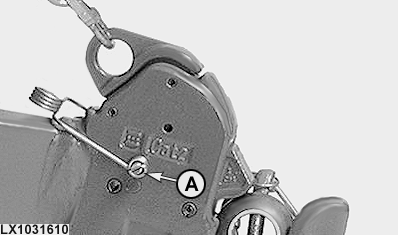

LX1031610-UN-18JAN05

A - Zestaw części zabezpieczających

UWAGA: Jeśli przyłączone jest narzędzie o nierównomiernie rozłożonym obciążeniu (np. kosiarki zawieszane z boku) lub podczas jazdy wśród wysokich krzewów i drzew (np. praca w lesie), cięgła dolne muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części John Deere AL165485 do zabezpieczenia obu haków szybkosprzęgu.
