Kontrolki i wyświetlacze

Kontrolki

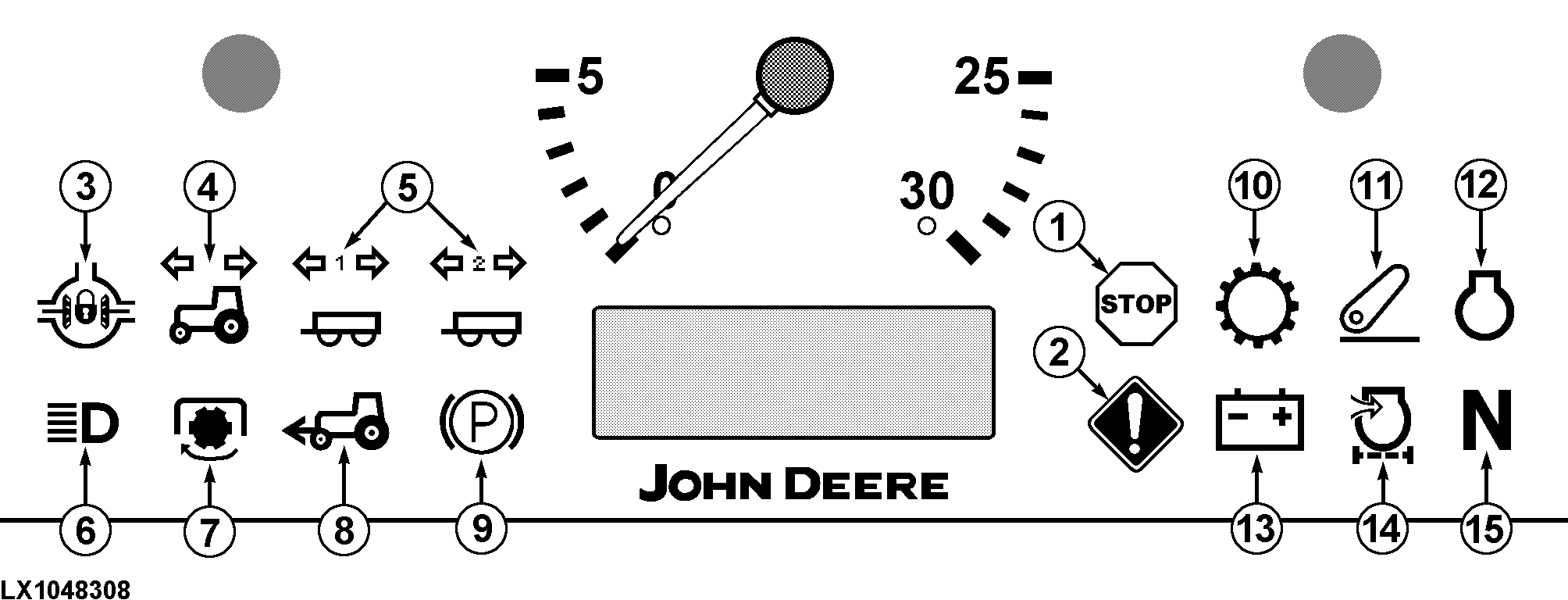

LX1048308-UN-01JUL09

1-Czerwona kontrolka STOP miga w przypadku wystąpienia poważnej usterki. NATYCHMIAST wyłączyć silnik i określić przyczynę.

2-Żółta kontrolka UWAGA miga w razie wystąpienia usterki.

3-Ta kontrolka świeci się, gdy włączona jest blokada mechanizmu różnicowego.

4-Kontrolka miga, gdy włączony jest kierunkowskaz lub światła awaryjne ciągnika.

5-Kontrolka miga, gdy włączony jest kierunkowskaz lub światła awaryjne przyczepy.

6-Kontrolka świateł długich świeci się, gdy włączone są światła długie reflektorów.

7-Ta kontrolka świeci się, gdy wybrany jest tylny WOM.

8-Ta kontrolka świeci się, gdy wybrany jest napęd kół przednich.

9-Ta kontrolka świeci się, gdy zaciągnięty jest hamulec postojowy.

10-Ta kontrolka świeci się, gdy wystąpiła usterka w przekładni.

11-Ta kontrolka świeci się, gdy wystąpiła usterka zawieszenia 3-punktowego.

12-Ta kontrolka świeci się, gdy wystąpiła usterka silnika.

13-Zapalona kontrolka alternatora przy uruchomionym silniku oznacza usterkę alternatora. Sprawdzić przewody alternatora. W razie potrzeby, zlecić dealerowi John Deere sprawdzenie alternatora.

14-Jeśli kontrolka filtra powietrza świeci się przy uruchomionym silniku, trzeba oczyścić lub wymienić wkład filtra.

15-Ta kontrolka zapala się, gdy dźwignia rewersera zostanie przesunięta w położenie neutralne. Będzie migać, jeśli usterka przekładni spowoduje rozłączenie sprzęgła. W tym przypadku przesunąć dźwignię rewersera w położenie neutralne i poczekać, aż kontrolka N przestanie migać i będzie zapalona w sposób ciągły.

Test żarówek: Podczas uruchamiania silnika wszystkie kontrolki powinny zapalić się na ok. 1 sekundę. Jeśli tak się nie stanie, przyczyną może być przepalony bezpiecznik. Sprawdzić i w razie potrzeby wymienić części.

Wskaźnik poziomu paliwa

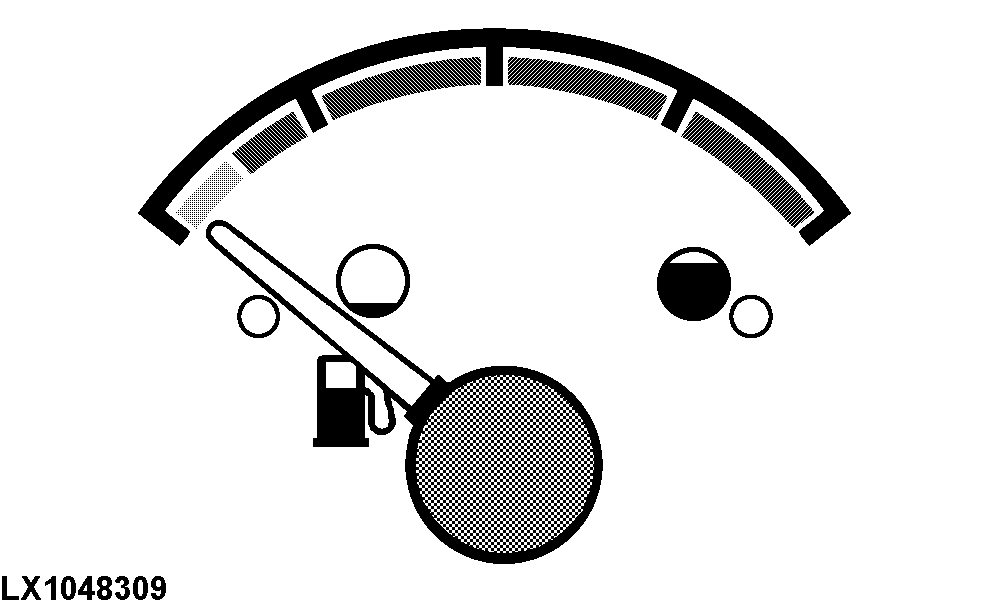

LX1048309-UN-01JUL09

Wskaźnik poziomu paliwa pokazuje ilość paliwa w zbiorniku, od pełnego do pustego (koniec czerwonego sektora). Gdy wskazówka znajdzie się na początku czerwonego sektora, pozostało jeszcze około 35 l (9.2 U.S. gal.) paliwa.

WSKAZÓWKA: Nigdy nie dopuszczać do całkowitego opróżnienia zbiornika w trakcie pracy, ponieważ konieczne będzie odpowietrzenie układu paliwowego.

Wskaźnik temperatury płynu chłodzącego

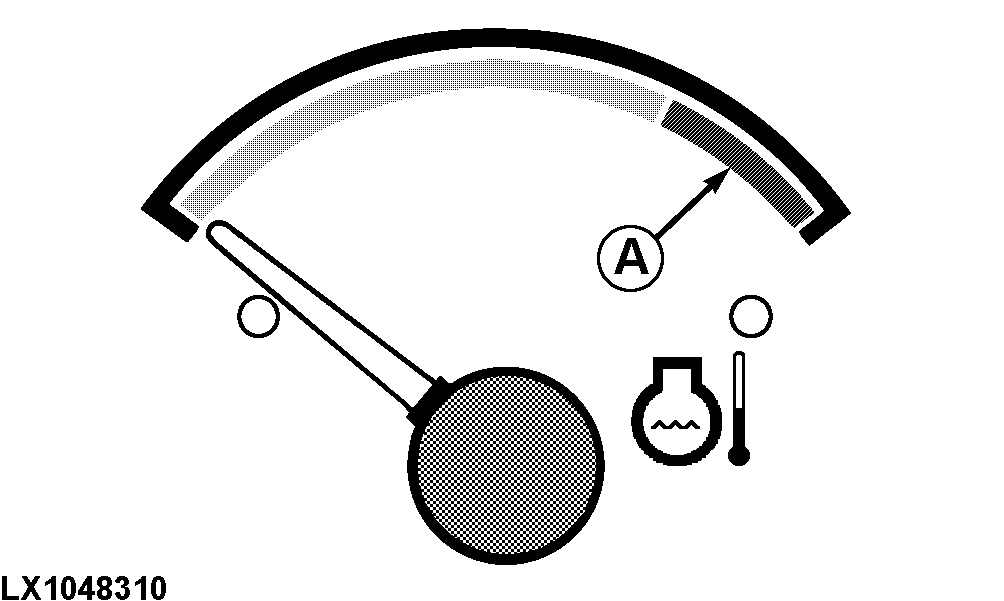

LX1048310-UN-01JUL09

Jeśli wskazówka wskaźnika płynu chłodzącego przesunie się do czerwonego sektora (A), silnik przegrzewa się. Natychmiast zmniejszyć obciążenie lub włączyć niższy bieg. Jeśli wskazówka pozostaje w czerwonym sektorze, wyłączyć silnik i określić przyczynę przegrzewania (niski poziom płynu chłodzącego, zanieczyszczona chłodnica lub jej osłona).

Dodatkowe przełączniki

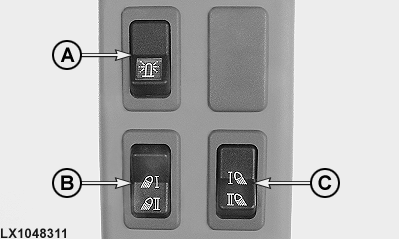

LX1048311-UN-05JUN09

A - Przełącznik obrotowego światła sygnalizacyjnego

B - Przełącznik przednich świateł roboczych

C - Przełącznik tylnych świateł roboczych
